Электрлік тізбектерді асыға ток және топырақ ағындарынан қорғау үшін арналған ұрықтырылған РҚУ (ток ағыну құрылғысы) функциясы бар автоматты ажыратқыш.
Негізгі сипаттамалар:
- Номиналды ток: 20 А
- Полюс саны: 3+N (үш фазалы нейтральмен)
- Ажыратқыштық қабілеті: 6 кА
- Номиналды сезімталдығы (IΔn): 30 мА
- РҚУ түрі: А (импульстық тұрақты токқа жауап береді)
- Ажыратқыш сипаттамасы: C (номиналды токтан 5–10 есе артықша болғанда сөндіді)
- Сөндіту жылдамдығы: ұйытқысыз
Пайдалану шарттары:
- Жұмыс істеу температурасының диапазоны: –25 °C-тен +60 °C-ге дейін
- Қуат ысырасы: 7,99 W
Нормативтік құжаттар:
EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016, EN 61009-2-1:1994 + A11:1998, IEC 61009-1, IEC 61009-2-1 стандарттарына сәйкес келеді.
Өлшемдері және салмағы:
- Ені: 71 мм
- Биіктігі: 85 мм
- Тереңдігі: 77 мм
- Таза салмағы: 0,42 кг
Өндіруші: Schrack (AMPARO сериясы)
Жеткізу түрі: 1 дана немесе 45 данадан құралған орау.
| EAN коды | 9004840666786 |
|---|---|
| Ені (таза) | 71,00 мм |
| Биіктігі (таза) | 85,00 мм |
| Тереңдігі (таза) | 77,00 мм |
| Таза салмағы | 0,42 кг |
| Қуат ысырасы | 7,99 W |
| Ең төмен ортам температурасы | -25 °C |
| Ең жоғары ортам температурасы | 60 °C |
| Норма | EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016, EN 61009-2-1:1994 + A11:1998, IEC 61009-1, IEC 61009-2-1 |
| Түрі (УЗО) | A (импульстық тұрақты токқа сезімтал) |
| Сөндіту типі | ұйытқысыз |
| Номиналды сезімталдығы IΔn | 30 мА |
| Сипаттамасы | C |
| Полюс | 3+N |
| Ажыратқыштық қабілеті | 6 кА |
| Сериясы | AMPARO |
| Өндіруші | Schrack |
| Орау | 1 дана, 45 дана |

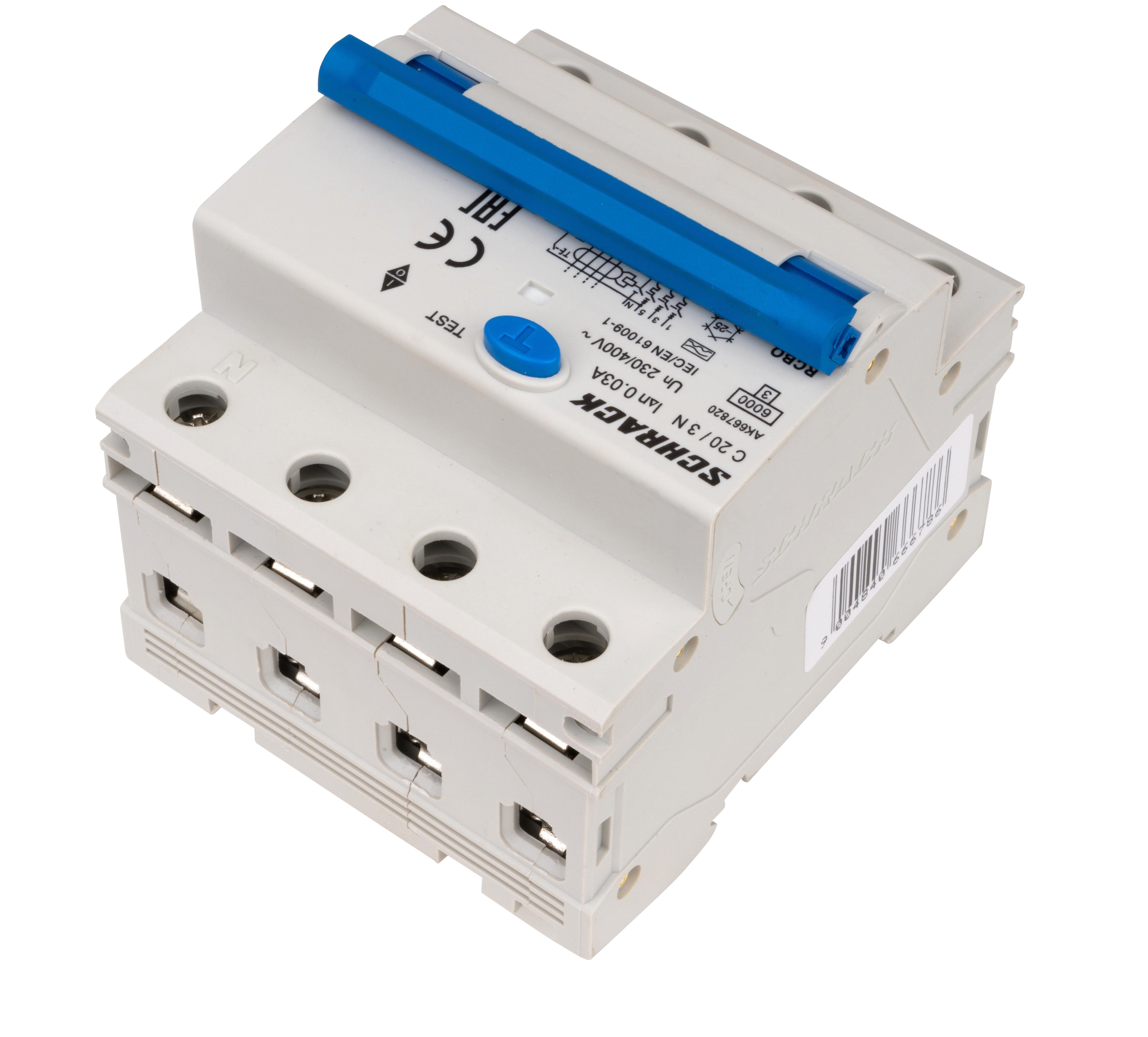

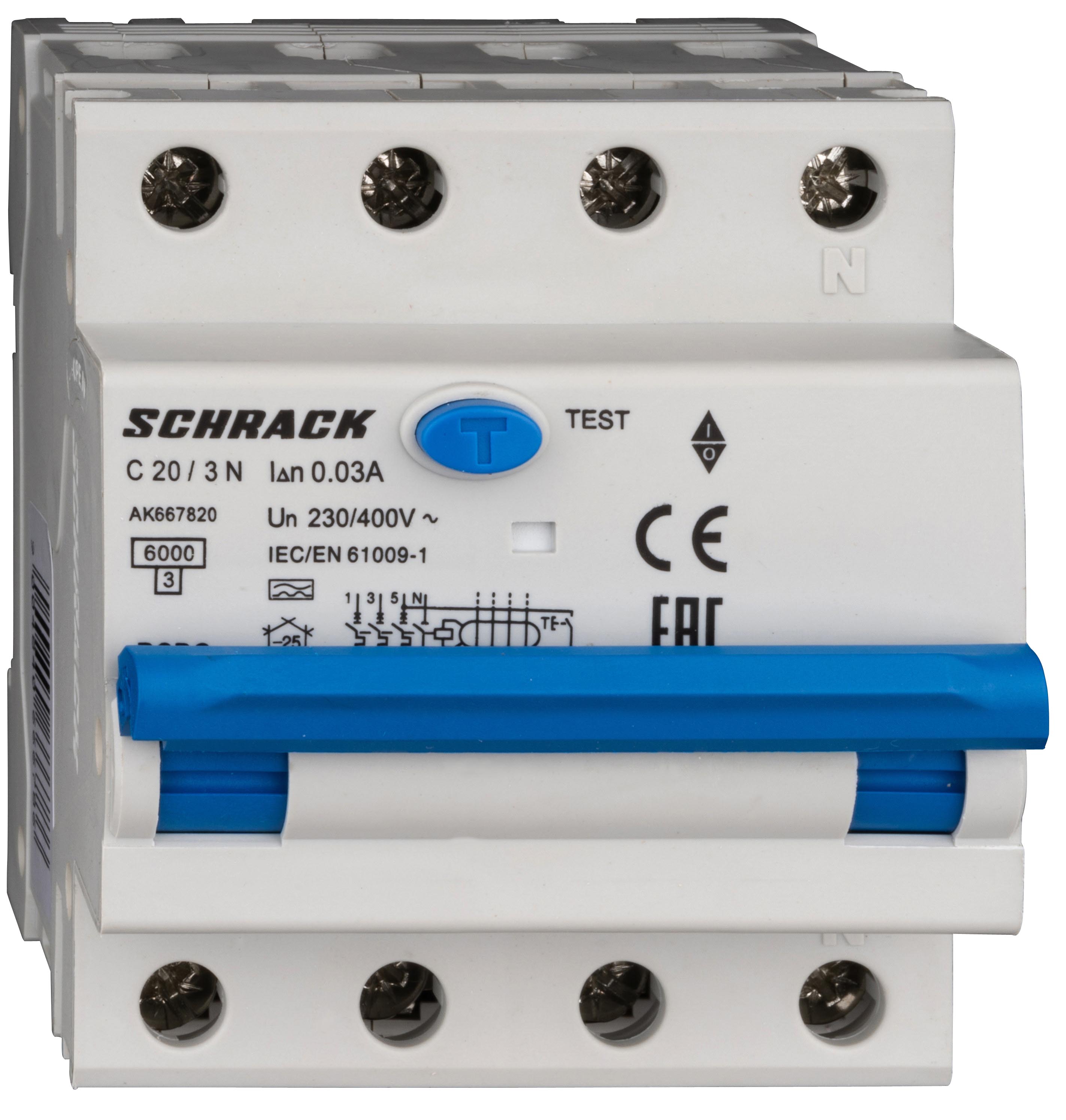

- Фото 1: Автоматты ажыратқыш 3+N полюс, С20А, 6кА, 30мА, А түрі (JPG, 369 KB)

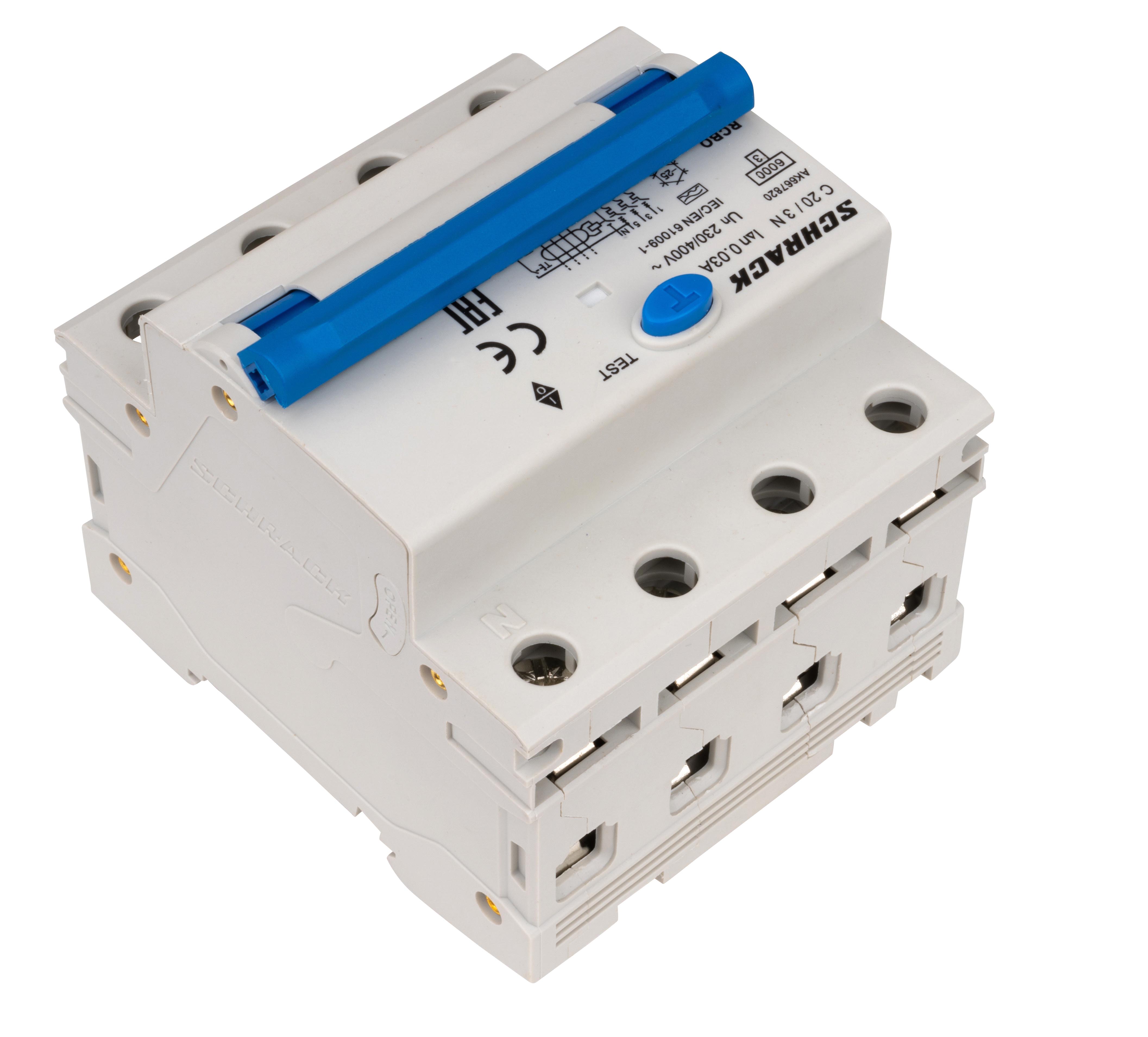

- Фото 2: Автоматты ажыратқыш 3+N полюс, С20А, 6кА, 30мА, А түрі (JPG, 334 KB)

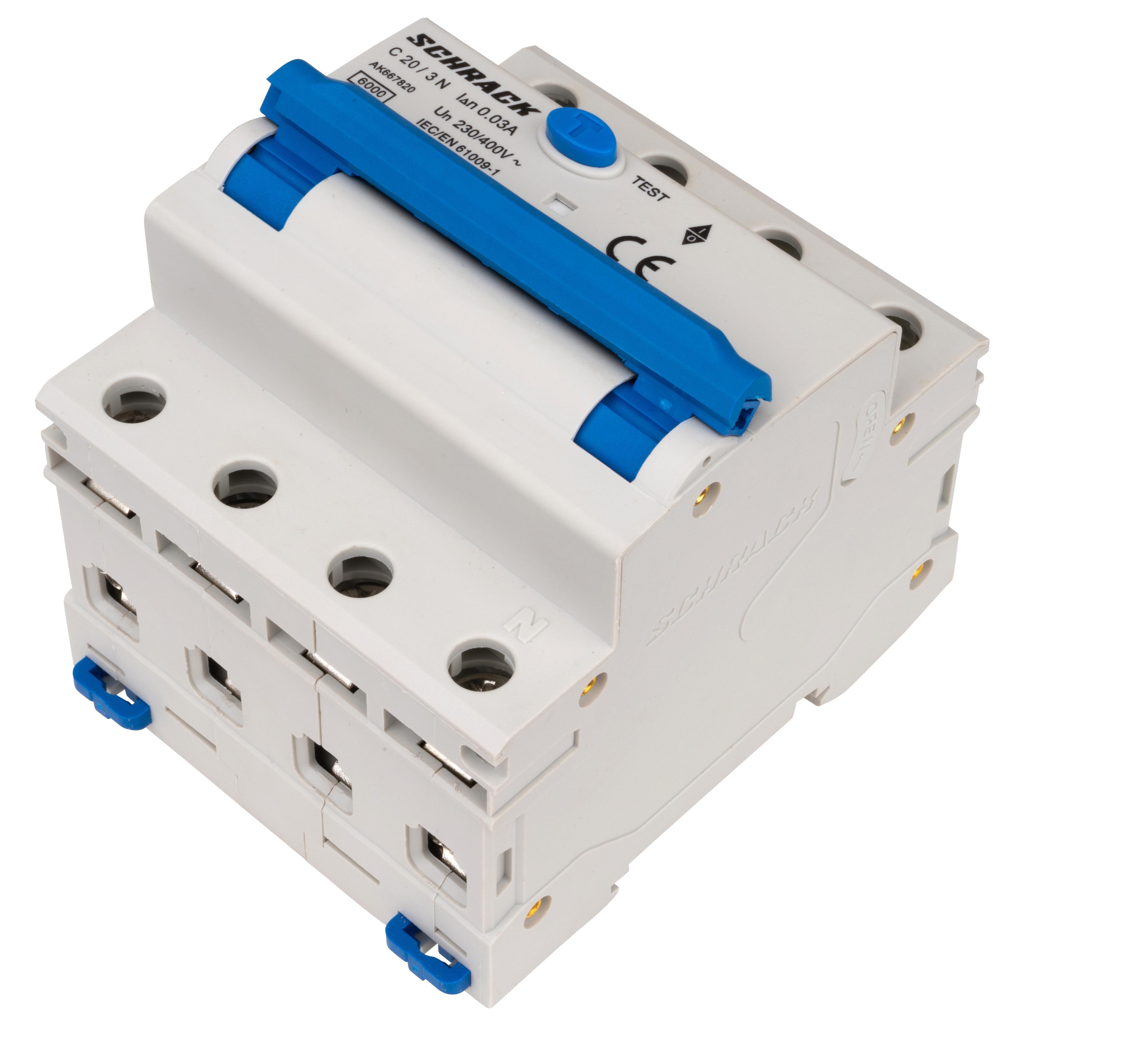

- Фото 3: Автоматты ажыратқыш 3+N полюс, С20А, 6кА, 30мА, А түрі (JPG, 417 KB)

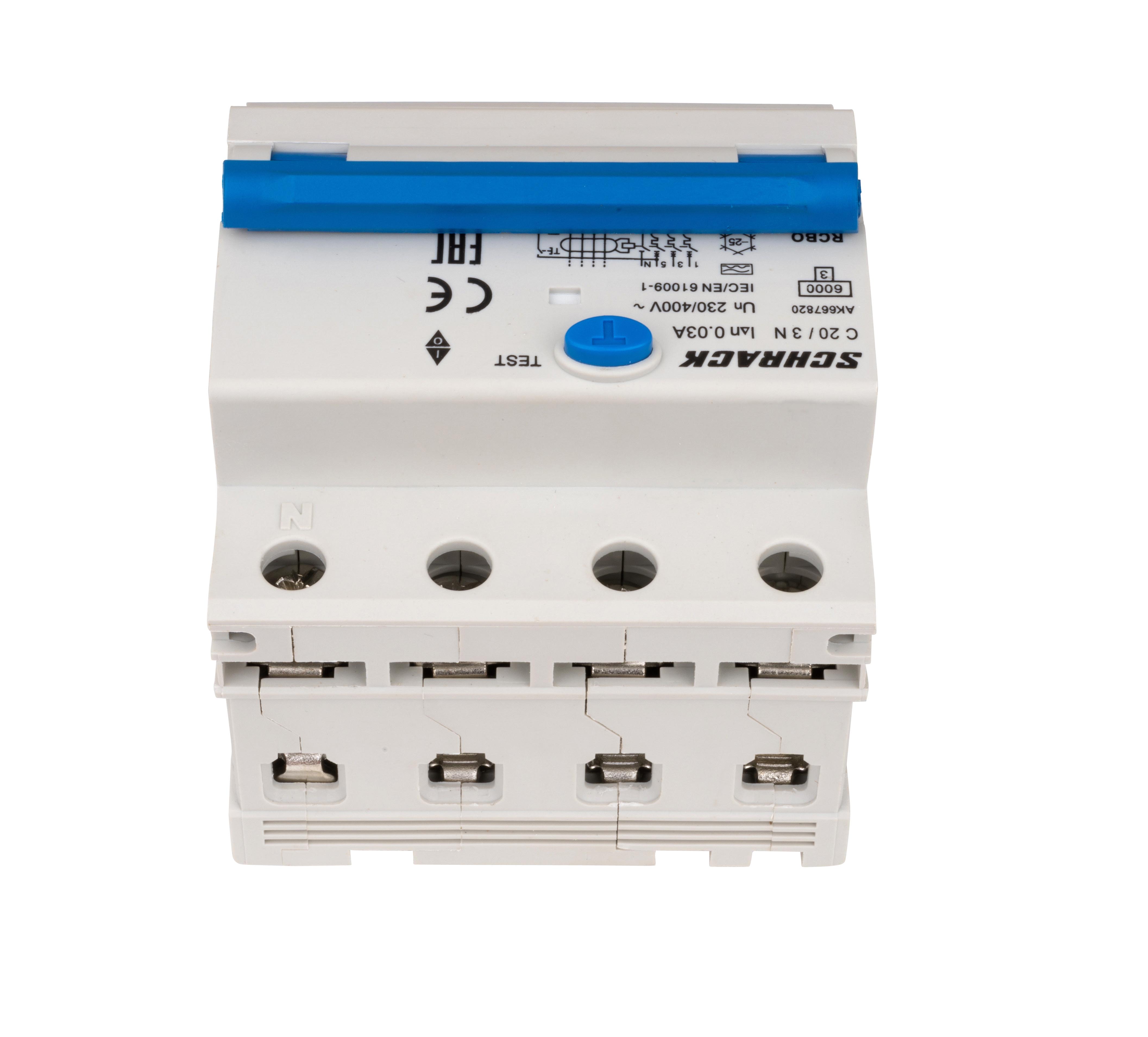

- Фото 4: Автоматты ажыратқыш 3+N полюс, С20А, 6кА, 30мА, А түрі (JPG, 375 KB)

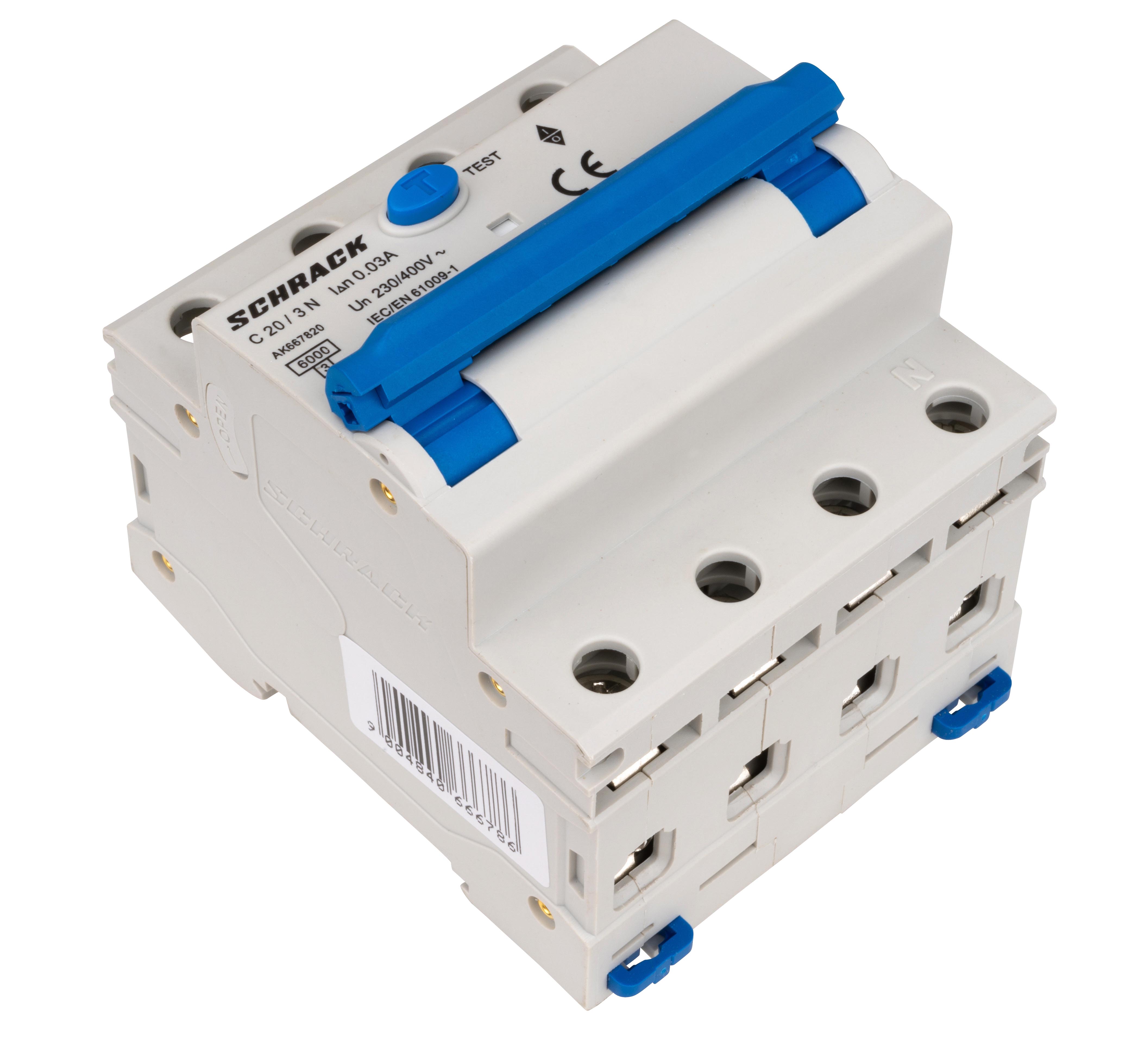

- Фото 5: Автоматты ажыратқыш 3+N полюс, С20А, 6кА, 30мА, А түрі (JPG, 338 KB)

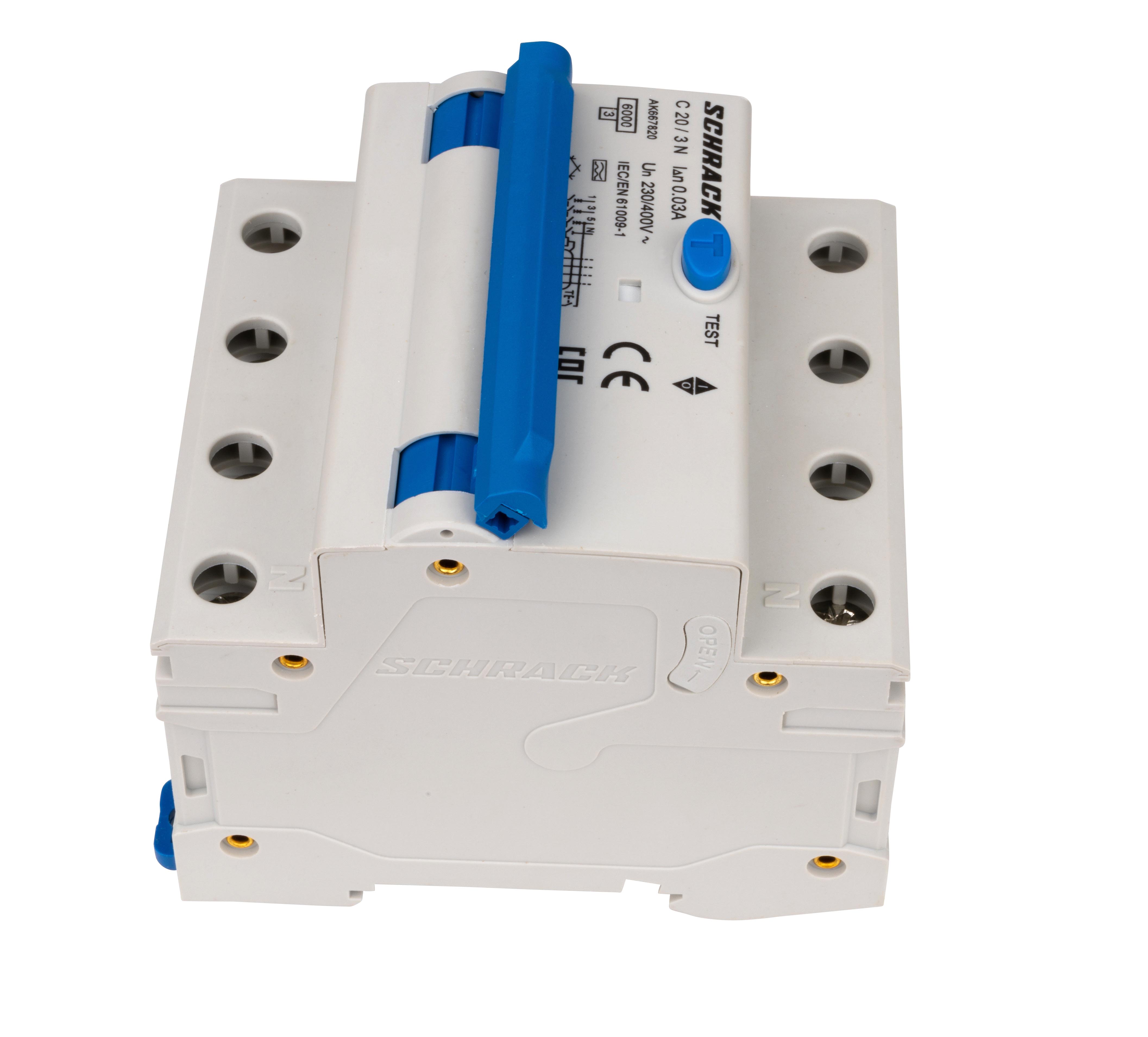

- Фото 6: Автоматты ажыратқыш 3+N полюс, С20А, 6кА, 30мА, А түрі (JPG, 393 KB)

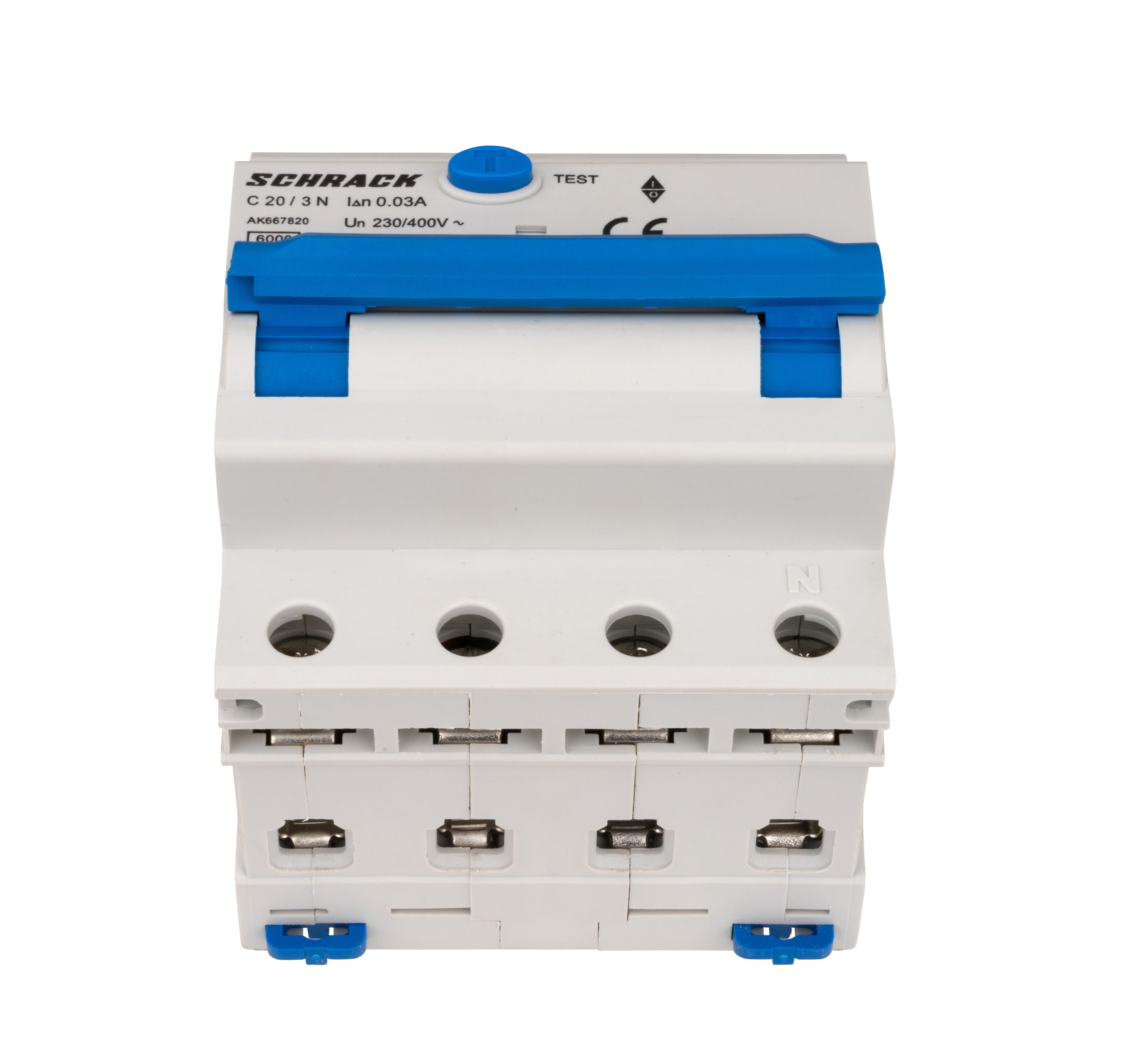

- Фото 7: Автоматты ажыратқыш 3+N полюс, С20А, 6кА, 30мА, А түрі (JPG, 349 KB)

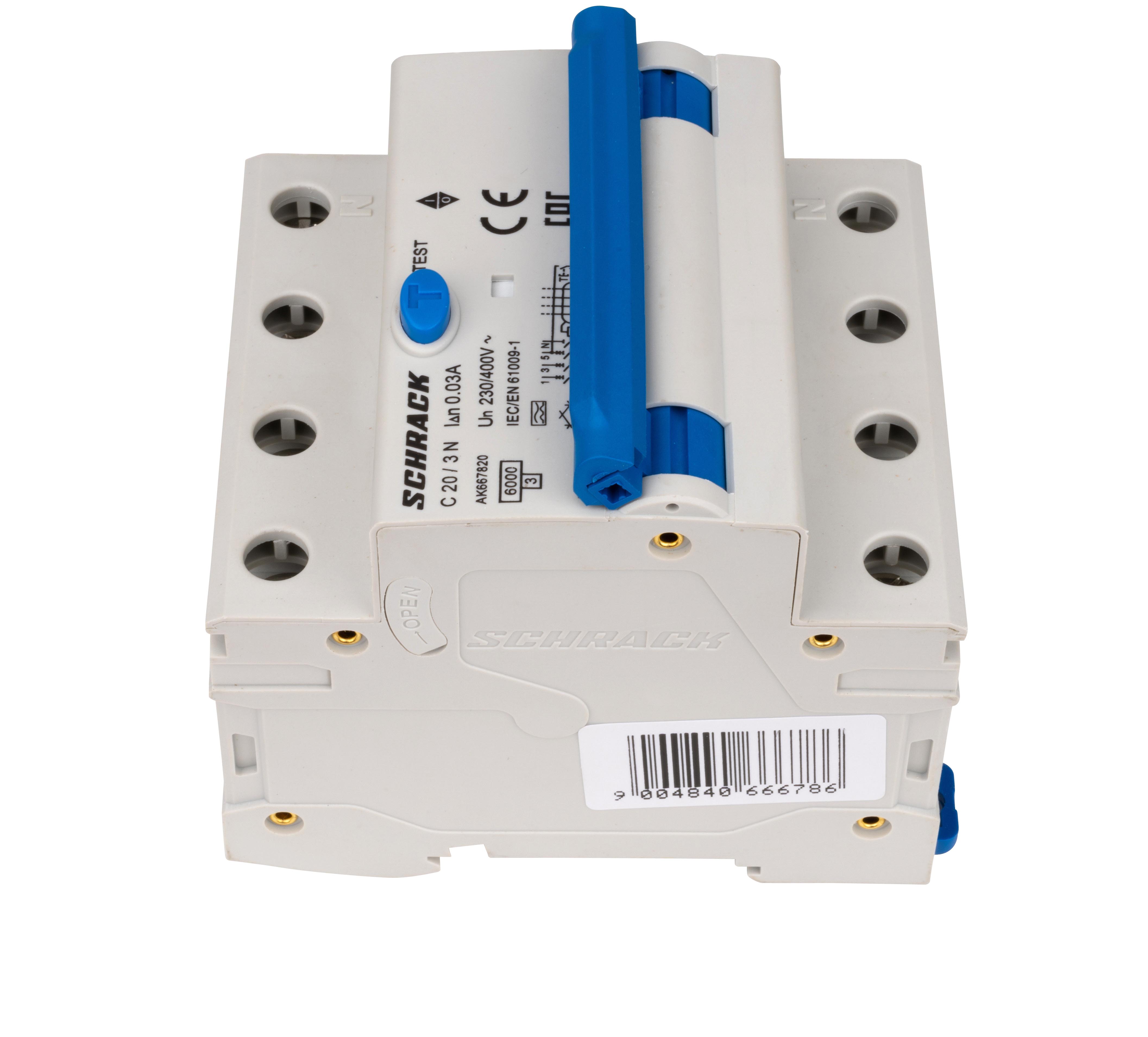

- Фото 8: Автоматты ажыратқыш 3+N полюс, С20А, 6кА, 30мА, А түрі (JPG, 401 KB)
- Фото 9: Автоматты ажыратқыш 3+N полюс, С20А, 6кА, 30мА, А түрі (JPG, 419 KB)
