Электр сызықтарының асыра ток және жерге ағын ағынына қарсы қорғау үшін дизайн салынған интегралды ағын ағынынан қорғау құрылғысы (ҚҚ) бар автоматты ажыратқыш. Тұрмыстық және коммерциялық орнатуларда қолданылады.
Негізгі параметрлер:
- Номиналды ток: 40А
- Полюстарының саны: 3+N (үш фазалық сызық нейтральмен)
- Ажыратқыштық қабілеті: 6 кА
- Номиналды сезімталдығы (IΔn): 30 мА
- Сату түрі: A (синусоидты және импульсты ағын ағынына реагирует)
- Өтінісінің сипаттамасы: B (номиналды токтан асқанда бірден өтінісі)
- Сериясы: AMPARO
- Өндіруші: Schrack
Операция шарттары:
- Жұмыс температурасының ауқымы: -25°C бірге +60°C
- Қуат шығыны: 24,02 W
Габаритті өлшемдер (таза):
- Ені: 71 мм
- Биіктігі: 85 мм
- Тереңдігі: 77 мм
- Салмағы: 0,42 кг
Нормативтік база:
Бұл өнім EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016, EN 61009-2-1:1994 + A11:1998, IEC 61009-1, IEC 61009-2-1 талаптарына сәйкес келеді.
Орау: 1 дана немесе 45 дана.
| EAN-коды | 9004840666885 |
|---|---|
| Ені (таза) | 71,00 мм |
| Биіктігі (таза) | 85,00 мм |
| Тереңдігі (таза) | 77,00 мм |
| Салмағы (таза) | 0,42 кг |
| Қуат шығыны | 24,02 W |
| Ең төмен айналарының температурасы | -25°C |
| Ең жоғары айналарының температурасы | 60°C |
| Норма | EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016, EN 61009-2-1:1994 + A11:1998, IEC 61009-1, IEC 61009-2-1 |
| Түрі (ағын сезімталдығы) | A (импульсты ағынға сезімтал) |
| Түрі (сату) | Бірден |
| Номиналды сезімталдығы IΔn | 30 мА |
| Сипаттамасы | B |
| Полюс | 3+N |
| Ажыратқыштық қабілеті | 6 кА |
| Сериясы | AMPARO |
| Өндіруші | Schrack |
| Орау | 1 дана, 45 дана |

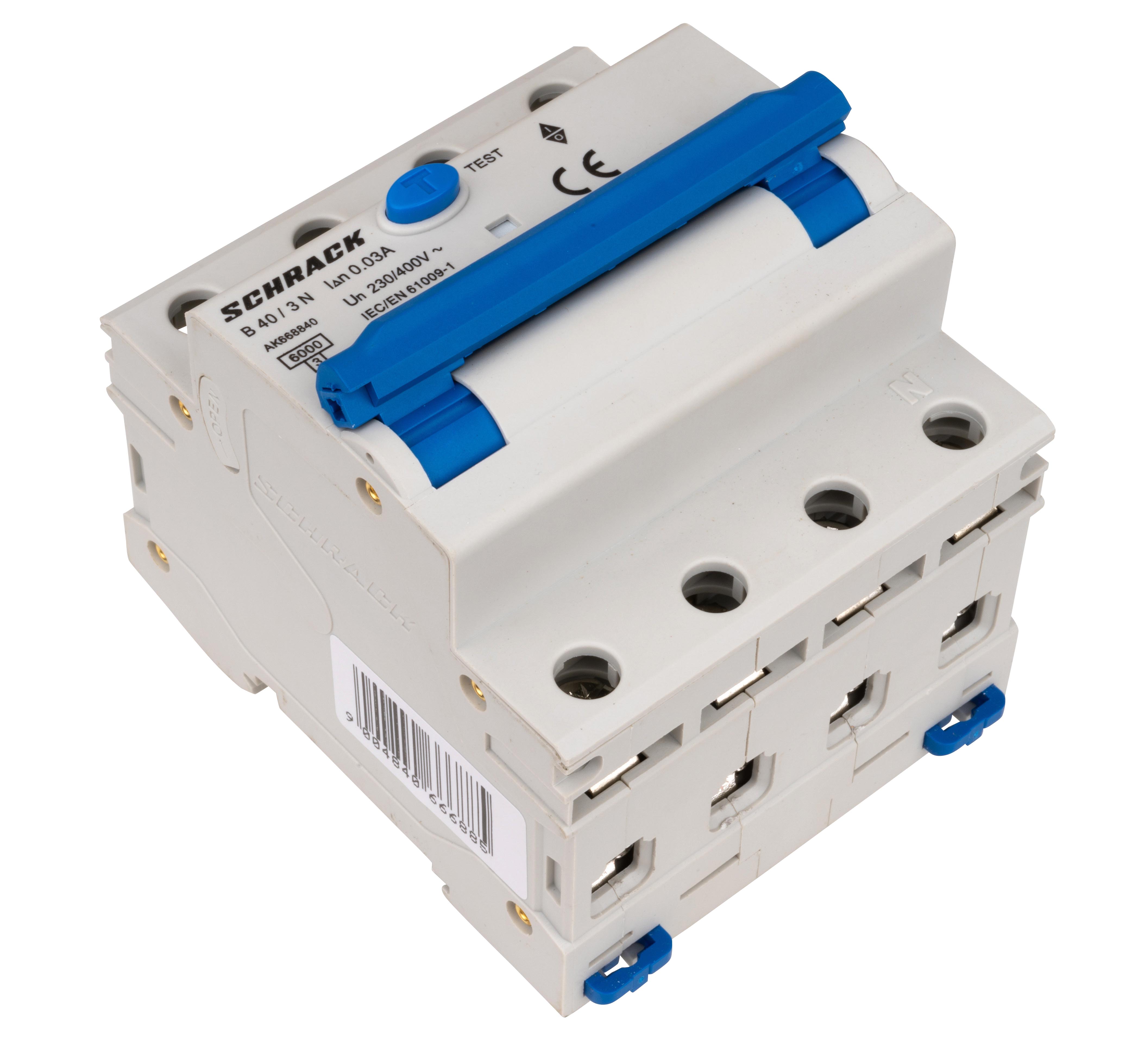

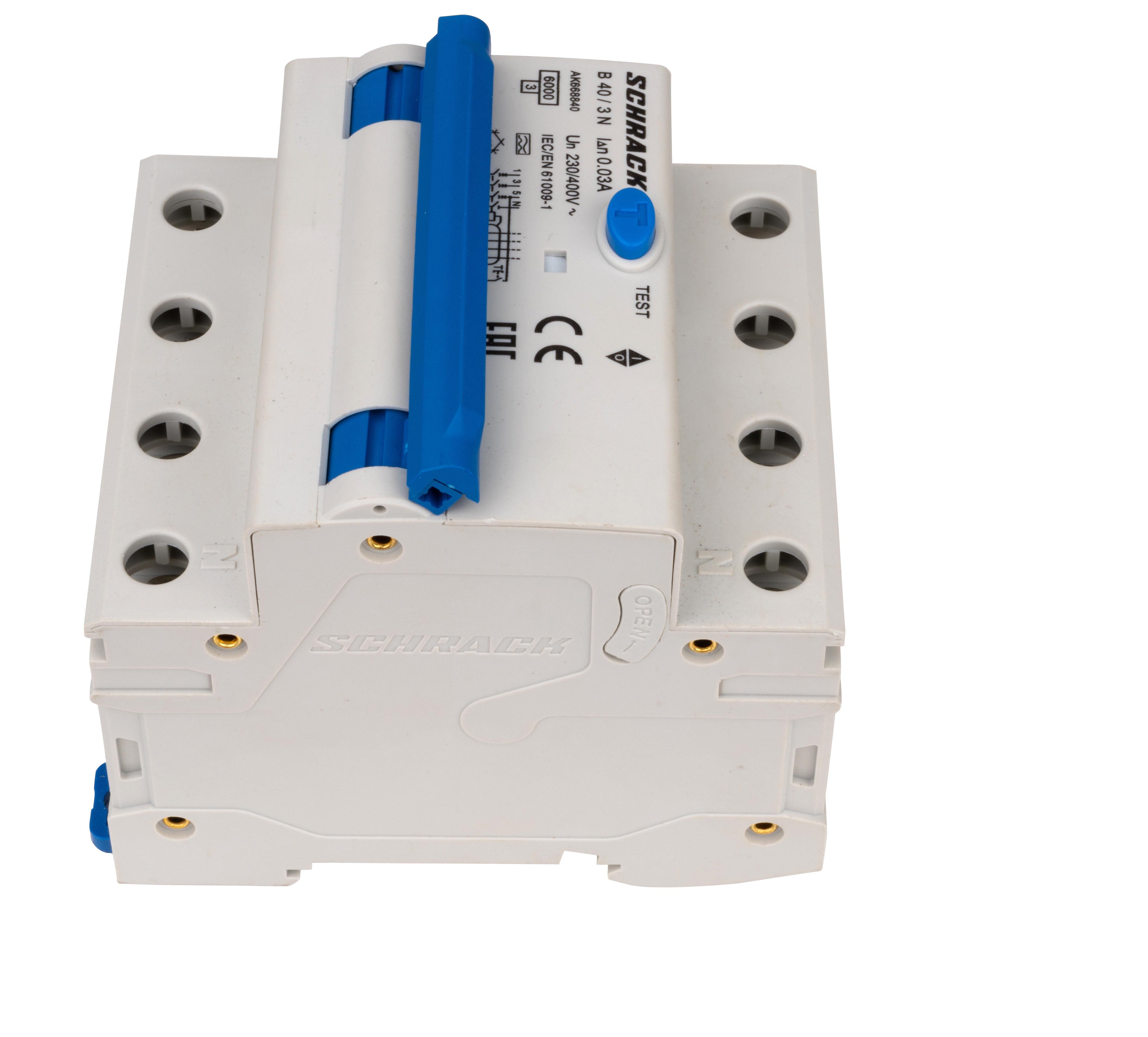

- Фото 1: B40А/3+N, 6кА, 30мА, А түрінің автоматты ажыратқышы ҚҚ-қорғаумен (JPG, 372 KB)

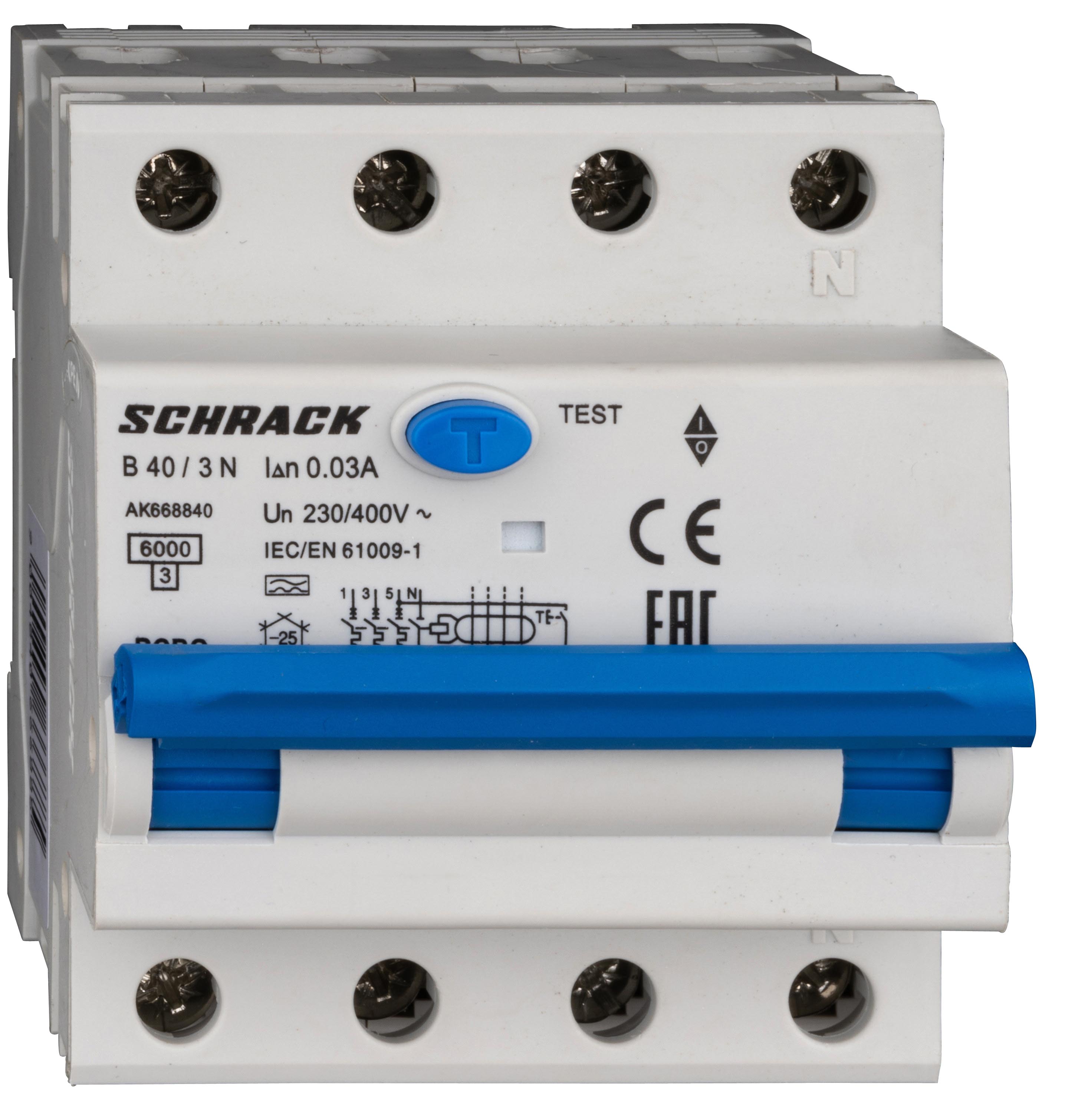

- Фото 2: B40А/3+N, 6кА, 30мА, А түрінің автоматты ажыратқышы ҚҚ-қорғаумен (JPG, 340 KB)

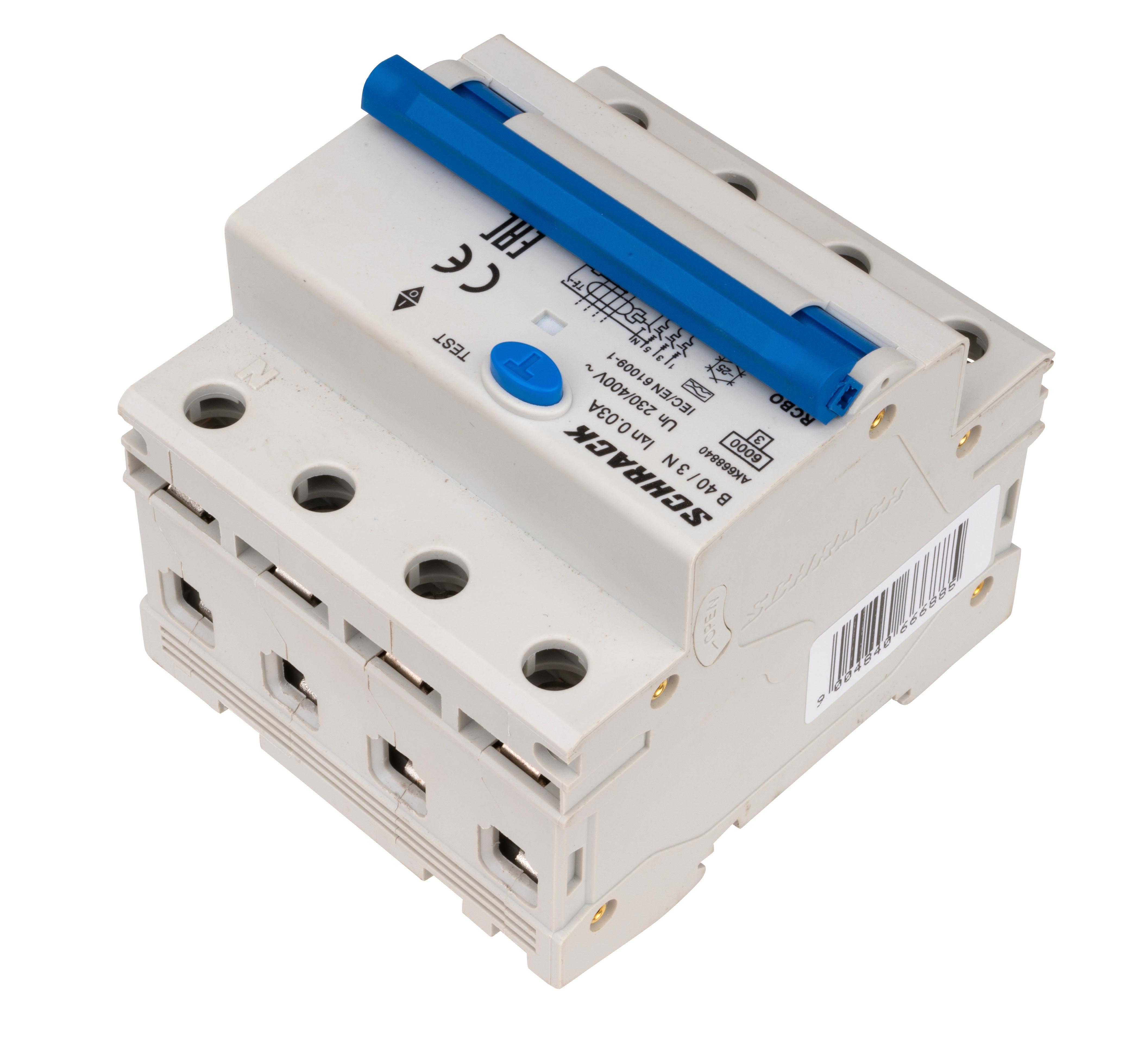

- Фото 3: B40А/3+N, 6кА, 30мА, А түрінің автоматты ажыратқышы ҚҚ-қорғаумен (JPG, 426 KB)

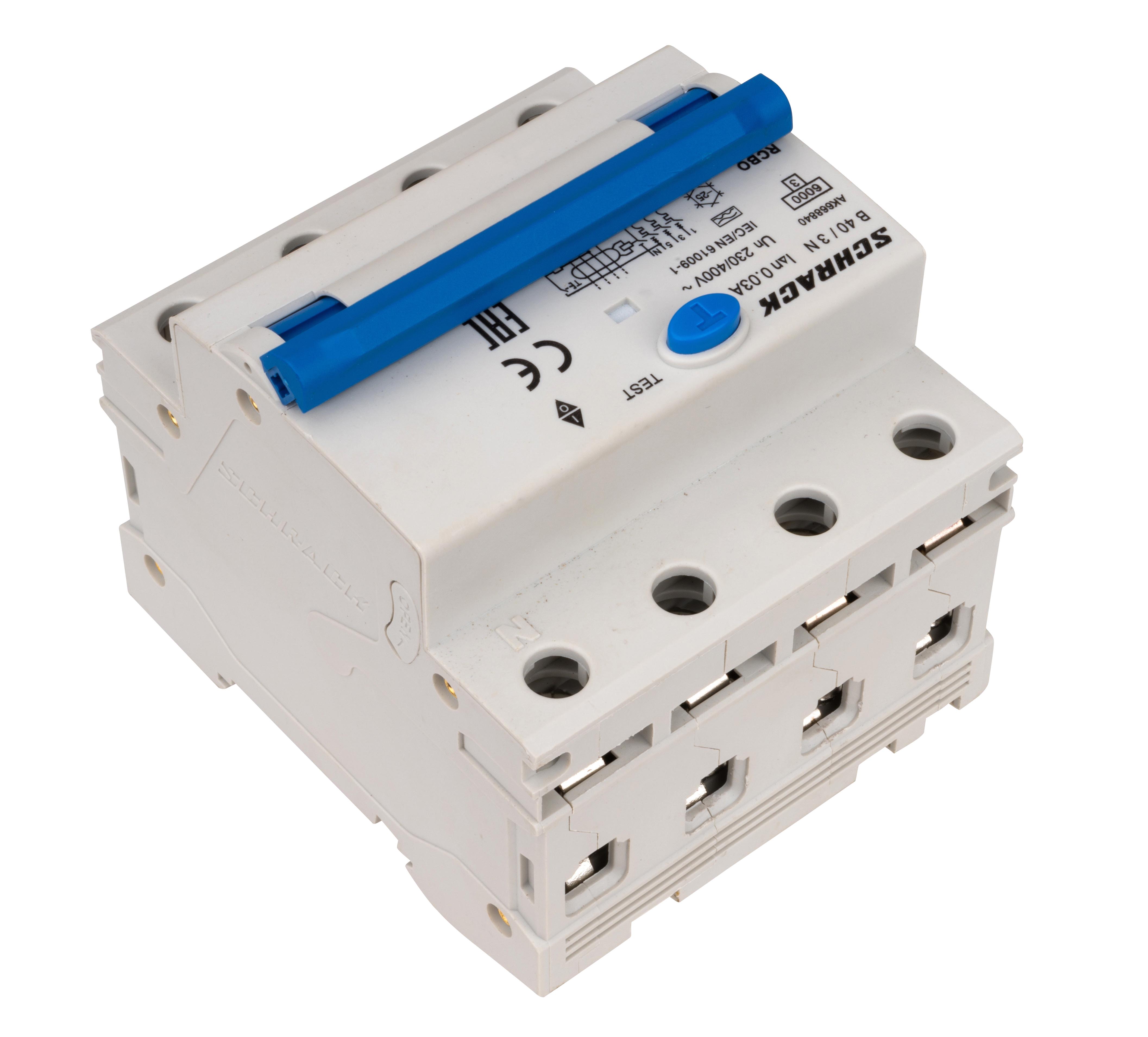

- Фото 4: B40А/3+N, 6кА, 30мА, А түрінің автоматты ажыратқышы ҚҚ-қорғаумен (JPG, 381 KB)

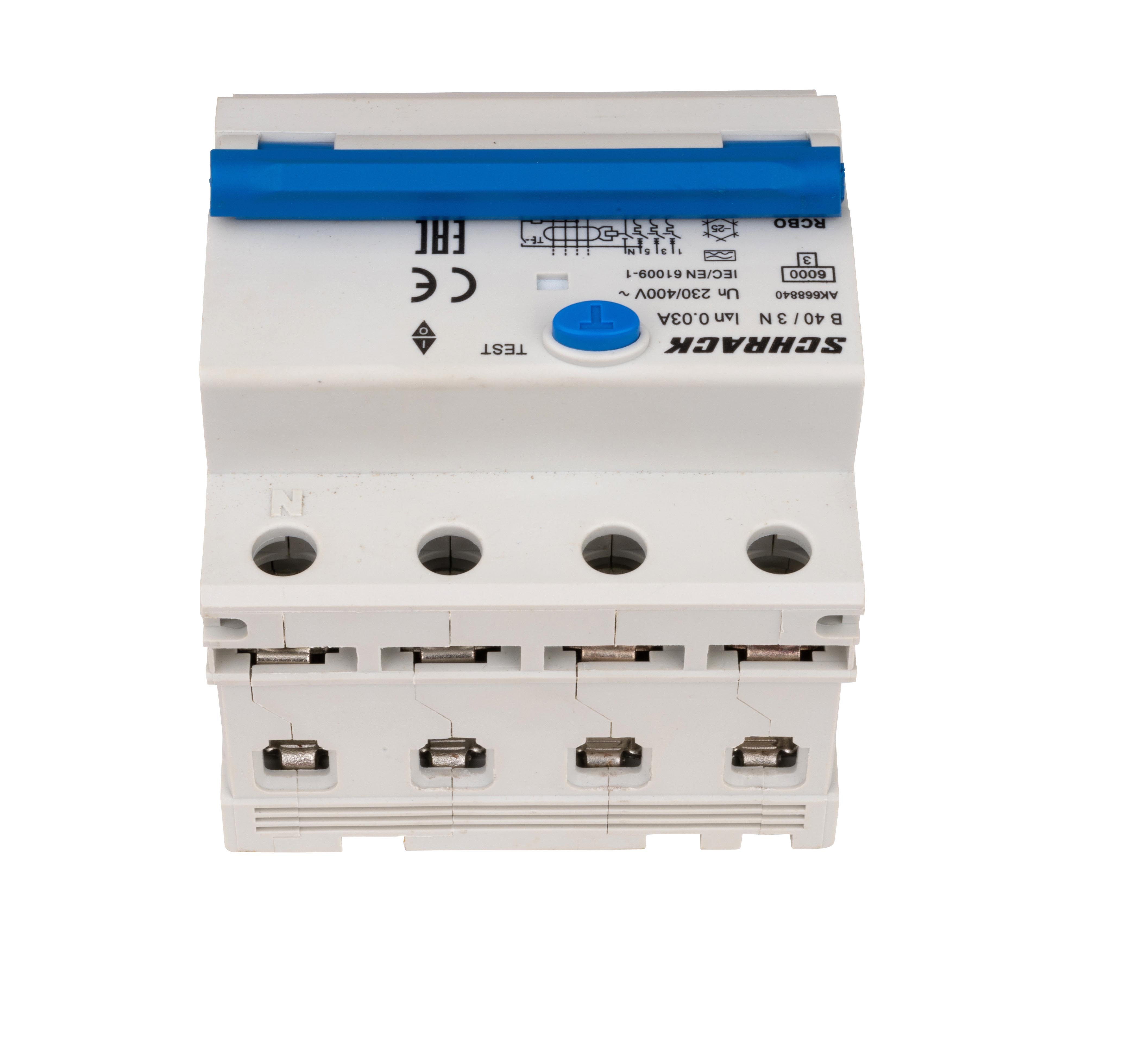

- Фото 5: B40А/3+N, 6кА, 30мА, А түрінің автоматты ажыратқышы ҚҚ-қорғаумен (JPG, 434 KB)

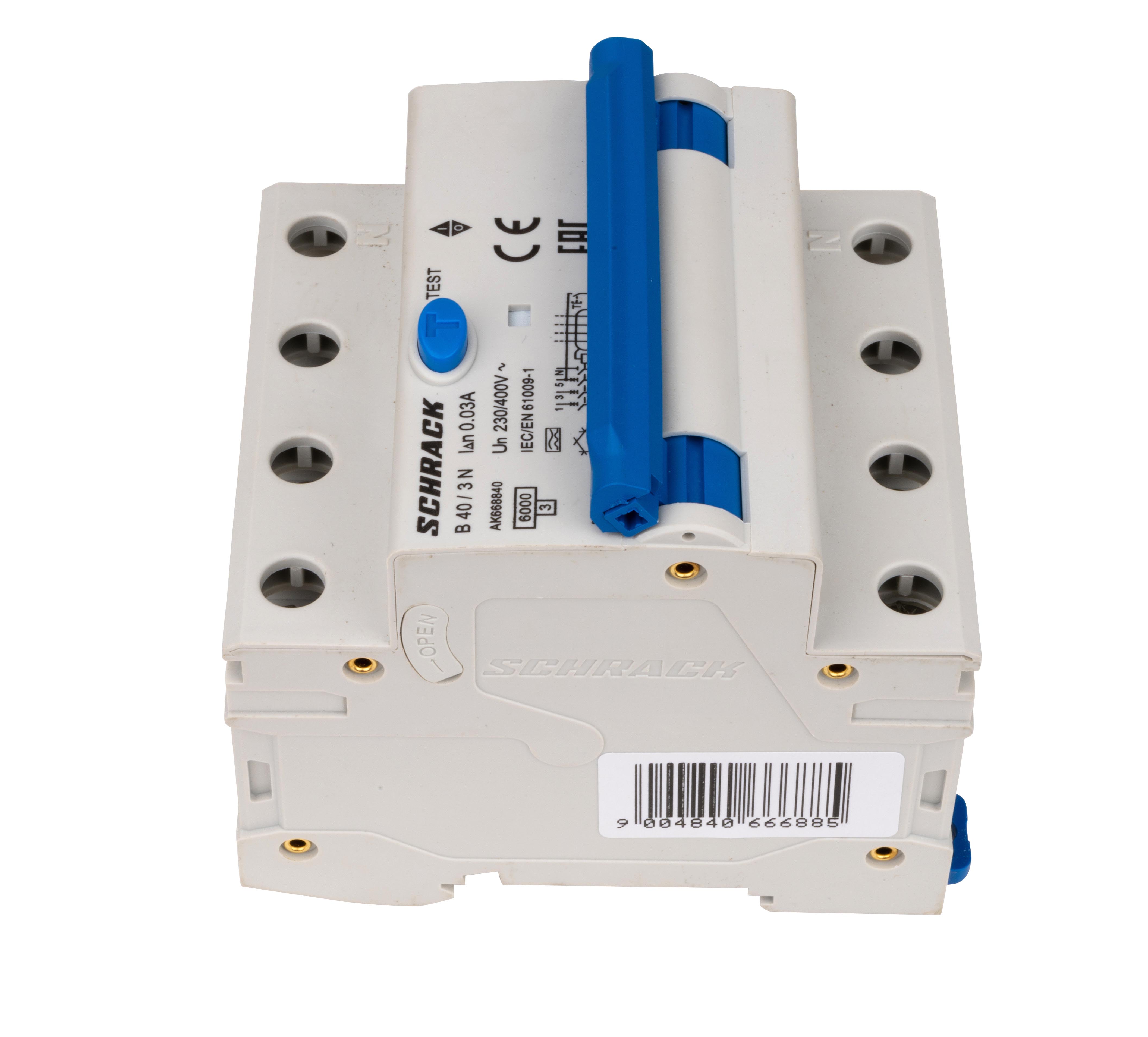

- Фото 6: B40А/3+N, 6кА, 30мА, А түрінің автоматты ажыратқышы ҚҚ-қорғаумен (JPG, 340 KB)

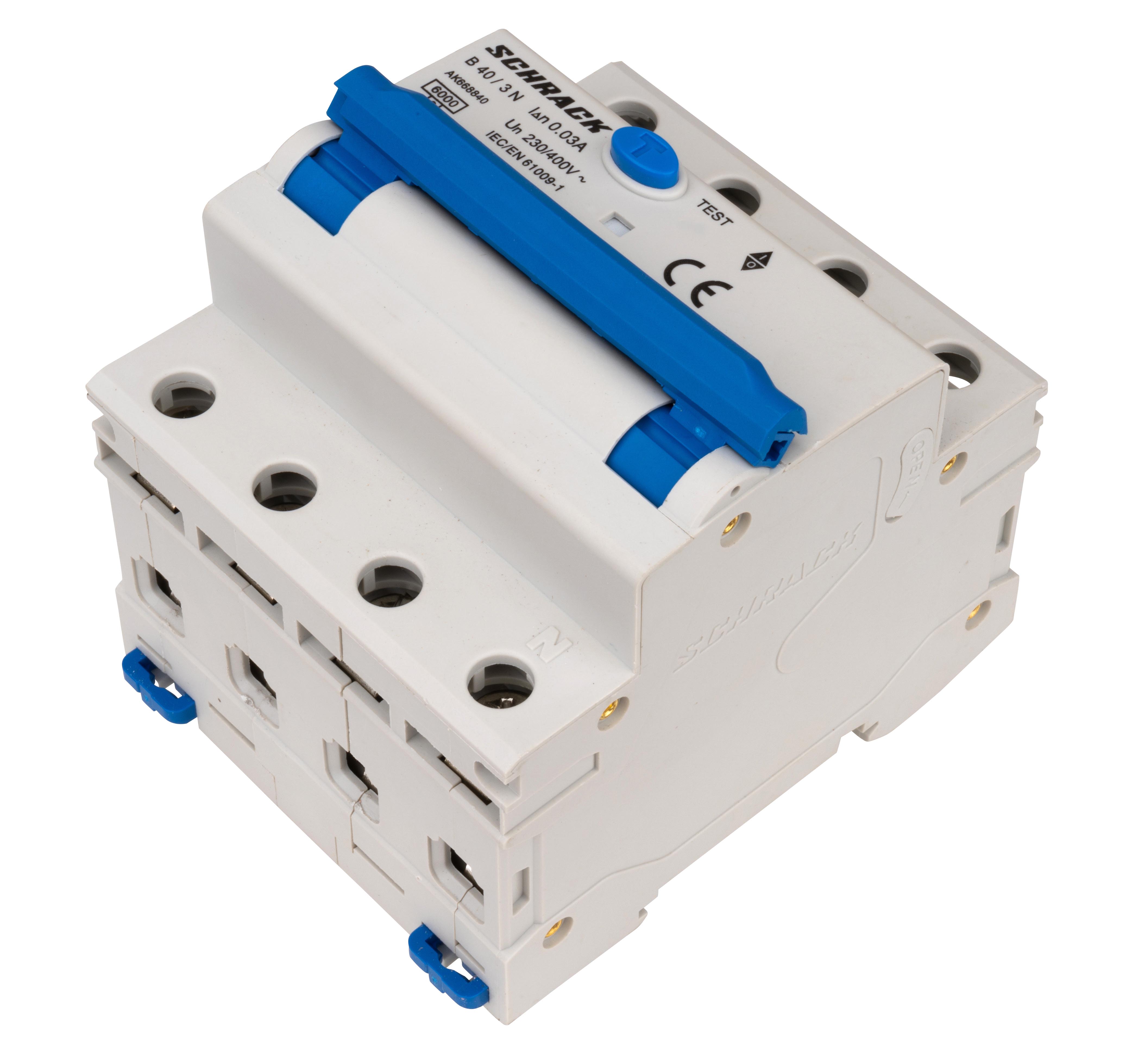

- Фото 7: B40А/3+N, 6кА, 30мА, А түрінің автоматты ажыратқышы ҚҚ-қорғаумен (JPG, 353 KB)

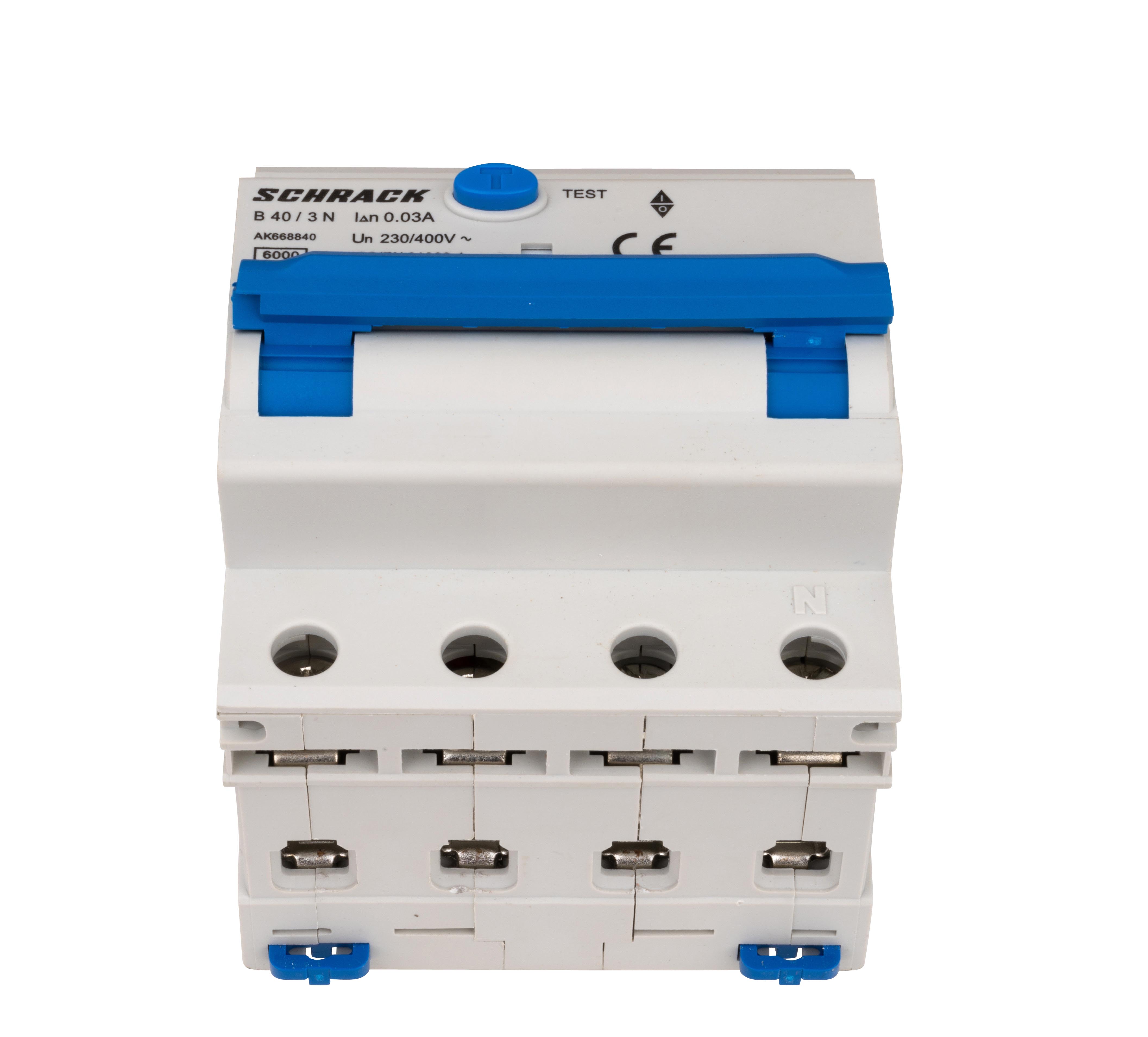

- Фото 8: B40А/3+N, 6кА, 30мА, А түрінің автоматты ажыратқышы ҚҚ-қорғаумен (JPG, 409 KB)
- Фото 9: B40А/3+N, 6кА, 30мА, А түрінің автоматты ажыратқышы ҚҚ-қорғаумен (JPG, 406 KB)
