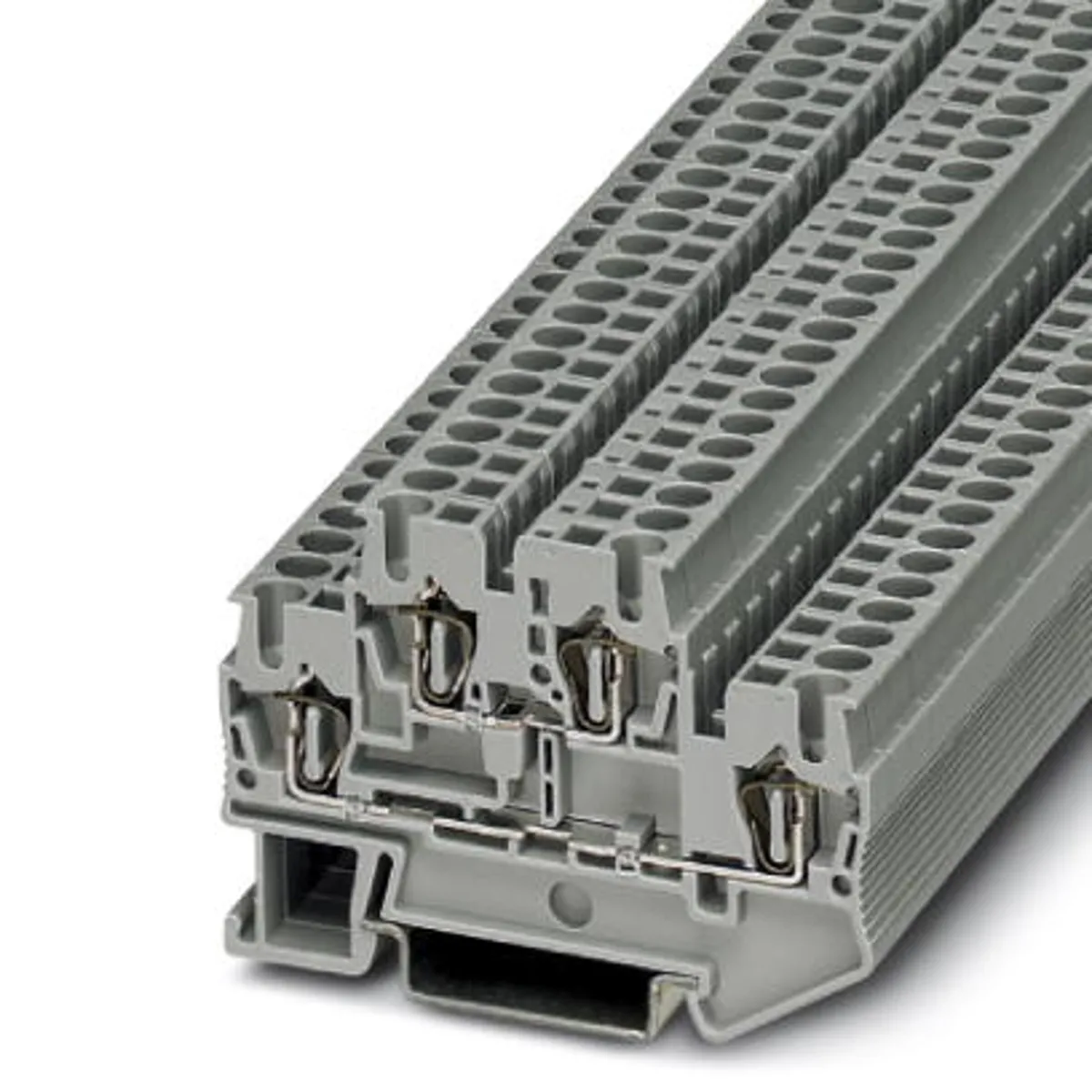

STTB 2.5 ұштық бөлігі
Арт: IP3030459-Қоймада бар
Екі деңгейлі сымдық STTB 2.5 электротехникалық жүйелерде өткізгіштерді іс жүзінде байланыстыру үшін арналған. Сымдық spring-cage-terminal технологиясына (пружиналық қыстыру) негізделіп жасалынған және Phoenix Contact өндіруші компаниясының ST сериясына жатады.
Техникалық параметрлер:
- Номиналды ток: 22A
- Өткізгіштің сечениесі (номиналды): 2.5mm²
- Қатты өткізгіштер үшін сечениелер диапазоны: 0.08–4mm²
- Икемді өткізгіштер үшін сечениелер диапазоны: 0.08–2.50mm²
- Ұшымасы бар икемді өткізгіштер үшін сечениелер диапазоны: 0.14–2.50mm²
- Қуат шығыны: 0.77W
- Жұмыс температурасының диапазоны: -40°C ден +120°C дейін
- Түсі: сұр
- Қыстыру жүйесі: екі деңгейлі пружиналық қыстыру
Габаритті өлшемдер:
- Тереңдігі: 47.50mm
- Ені: 5.20mm
- Биіктігі: 67.50mm
- Салмағы: 0.01kg
Комплектация: 1 дене немесе 50 денесі бар орамаларда жеткізіледі.
Сымдық өндіскерлік бөлу жүйелерінде, басқару панельдерінде және электротехникалық жабдықтарының модульді схемаларында пайдалануға ыңғайлы.
| EAN-коды | 9004840572483 |
|---|---|
| Тереңдігі (нетто) | 47.50mm |
| Ені (нетто) | 5.20mm |
| Биіктігі (нетто) | 67.50mm |
| Салмағы (нетто) | 0.01kg |
| Қуат шығыны | 0.77W |
| Ең төмен айналасындағы температура | -40°C |
| Ең жоғары айналасындағы температура | 120°C |
| Жүйе | spring-cage-terminal |
| Сериясы | ST |
| Түрі | Екі деңгейлі сымдық |
| Ең сөзсіз сечениесі, қатты сым | 4mm² |
| Ең сөзсіз сечениесі, икемді сым | 2.50mm² |
| Ең сөзсіз сечениесі, ұшымасы бар икемді сым | 2.50mm² |
| Ең аз сечениесі, қатты сым | 0.08mm² |
| Ең аз сечениесі, икемді сым | 0.08mm² |
| Ең аз сечениесі, ұшымасы бар икемді сым | 0.14mm² |
| Поперечное сечениесі | 2.5mm² |
| Түсі | сұр |
| Аксессуарлары | Екі деңгейлі пружиналық қыстыру |
| Номиналды ток | 22A |
| Өндіруші | Phoenix Contact |
| Орама | 1 дене, 50 дене |
