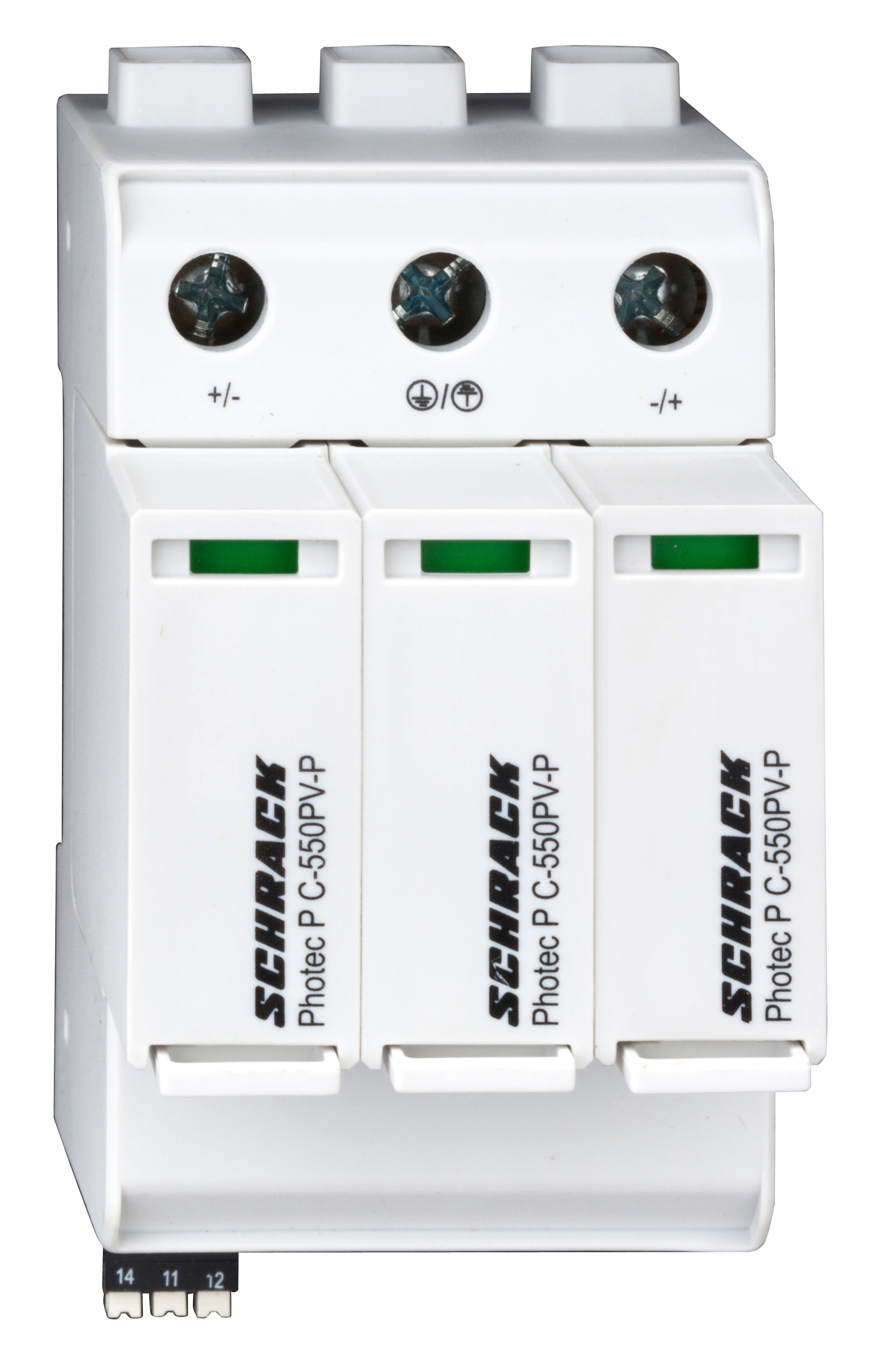

PV импульсный разрядник класса 2 (тип C) — устройство защиты от импульсных перенапряжений для систем постоянного тока.
Основные технические параметры:
- Номинальное напряжение: 1100 В DC
- Номинальный отводимый импульсный ток: 20 кА
- Максимальный ответвляющийся ток: 40 кА
- Уровень защиты (Up): 3,80 кВ
- Класс защитного устройства: TII/C (двухполюсный разрядник)
- Категория перенапряжений: 3 (TE)
Исполнение и монтаж:
- Исполнение: Photec series pluggable (съемное подключение)
- Конструкция позволяет быструю замену без полной переделки схемы
- Без сигнального контакта
Условия эксплуатации:
- Диапазон рабочих температур: от –40 °C до +85 °C
- Компактные размеры: 68 × 54 × 110 мм
- Вес: 0,41 кг
Комплектация и упаковка:
- Производитель: Schrack
- Доступные варианты упаковки: 1 шт. или 5 шт.
- EAN: 9004840856798
Предназначен для защиты систем постоянного тока от импульсных перенапряжений, возникающих при коммутационных процессах и грозовых воздействиях.
| EAN-код | 9004840856798 |
|---|---|
| Длинна нетто | 68,00мм |
| Ширина нетто | 54,00мм |
| Высота нетто | 110,00мм |
| Вес нетто | 0,41кг |
| мин. температура окружающей среды | -40°C |
| макс. температура окружающей среды | 85°C |
| Исполнение | Photec series pluggable |
| Номинальный отводимый импульсный ток | 20kA |
| Класс отводного устройства | TII/C |
| Макс. длительное напряжение DC | 1100V |
| Макс. ответвляющийся ток | 40kA |
| Уровень защиты | 3,80kV |
| TE | 3 |
| Сигнальный контакт | нет |
| Производитель | Schrack |
| - | Sommeroffer |
| Упаковка | 1 шт., 5 шт. |
