Ағынды сығындыларының және ағын ығысуы қарсы іргелі қорғау ұсынатын біріктірілген автоматты ажыратқыш. Тұрмыстық және коммерциялық электрлік орнату ұйымдарының сызықтарын шамадан асқан ағындар мен жерге сығындаулардан қорғау үшін құрылған.
Негізгі параметрлер:
- Номиналды ток: 16 А
- Полюс саны: 3+N (үш фазалы нейтрал сызығымен)
- Коммутациялық қабілеті: 6 кА (қысқа тұйықтау ағынын ажыратуға өндіктері)
- Номиналды ығысу сезімтамдығы: 30 мА
- Сезімтамдық түрі: A (синусоидалық және импульстық ағын ығысуына қарай жүмді)
- Іске қосу сипаттамасы: B (3-5×In ағынында іске қосылады)
- Іске қосу түрі: өтінемей (лезде ажыратуы)
Пайдалану шарттары:
- Температура қатамасы: -25°C-тен +60°C-қа дейін
- Қуат шығыны: 6,84 W
Стандарттар:
EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016, EN 61009-2-1:1994 + A11:1998, IEC 61009-1, IEC 61009-2-1 сәйкес
Механикалық өлшемдер:
- Ені: 71 мм
- Биіктігі: 85 мм
- Тереңдігі: 77 мм
- Салмағы: 0,42 кг
Өндіктесі: Schrack, AMPARO сериясы
Орау: 1 дана немесе 45 дана
| EAN-код | 9004840666823 |
|---|---|
| Ені (нетто) | 71,00 мм |
| Биіктігі (нетто) | 85,00 мм |
| Тереңдігі (нетто) | 77,00 мм |
| Салмағы (нетто) | 0,42 кг |
| Қуат шығыны | 6,84 W |
| Ең төмен ортадағы температура | -25°C |
| Ең жоғарғы ортадағы температура | 60°C |
| Стандарт | EN 61009-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2016, EN 61009-2-1:1994 + A11:1998, IEC 61009-1, IEC 61009-2-1 |
| Түрі (ағын сезімтамдығы) | A (импульстандырылған ағынға сезімді) |
| Түрі (іске қосуы) | өтінемей |
| Номиналды сезімтамдық IΔn | 30 мА |
| Сипаттамасы | B |
| Полюс | 3+N |
| Коммутациялық қабілеті | 6 кА |
| Сериясы | AMPARO |
| Өндіктесі | Schrack |
| Орау | 1 дана, 45 дана |

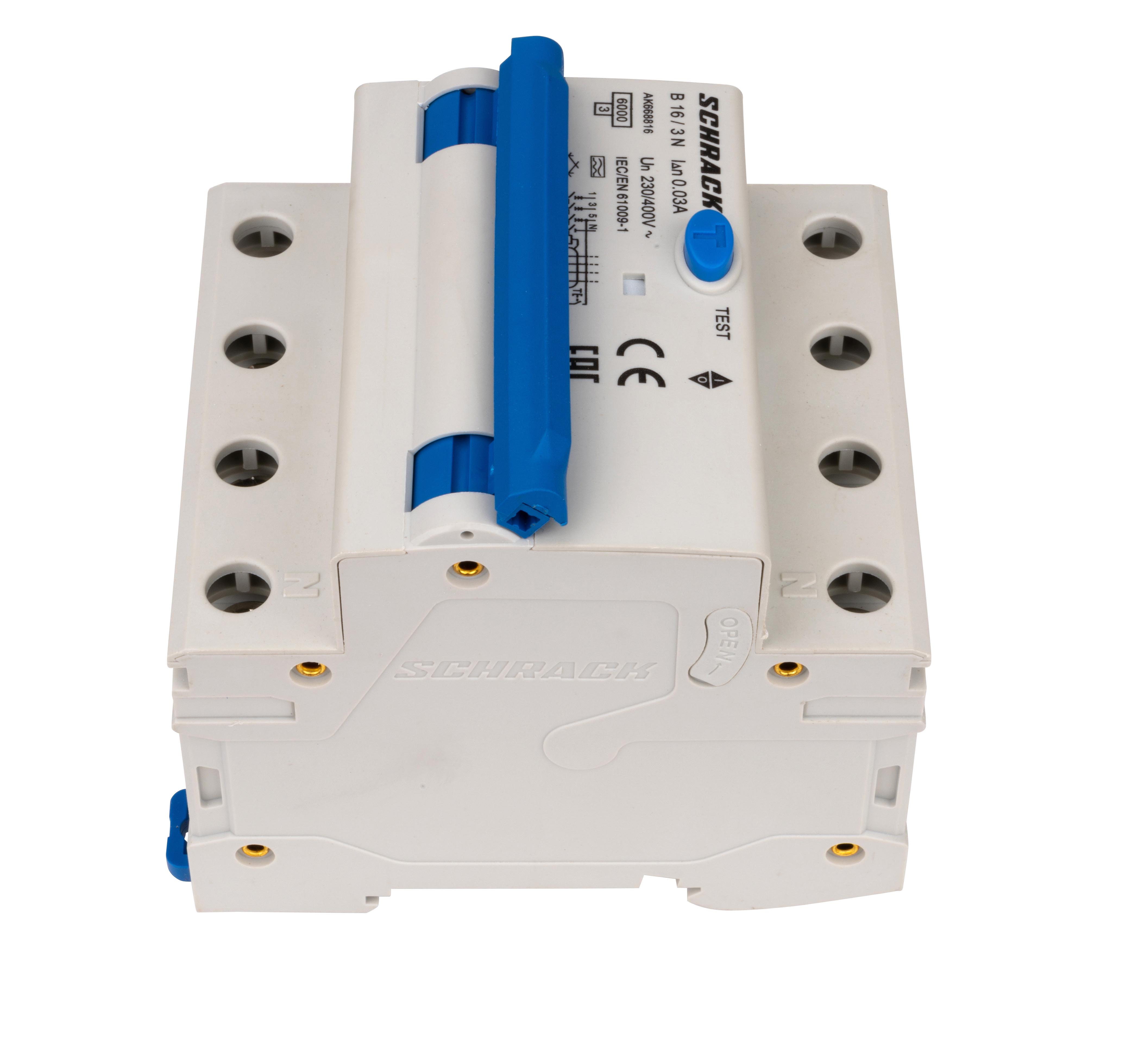

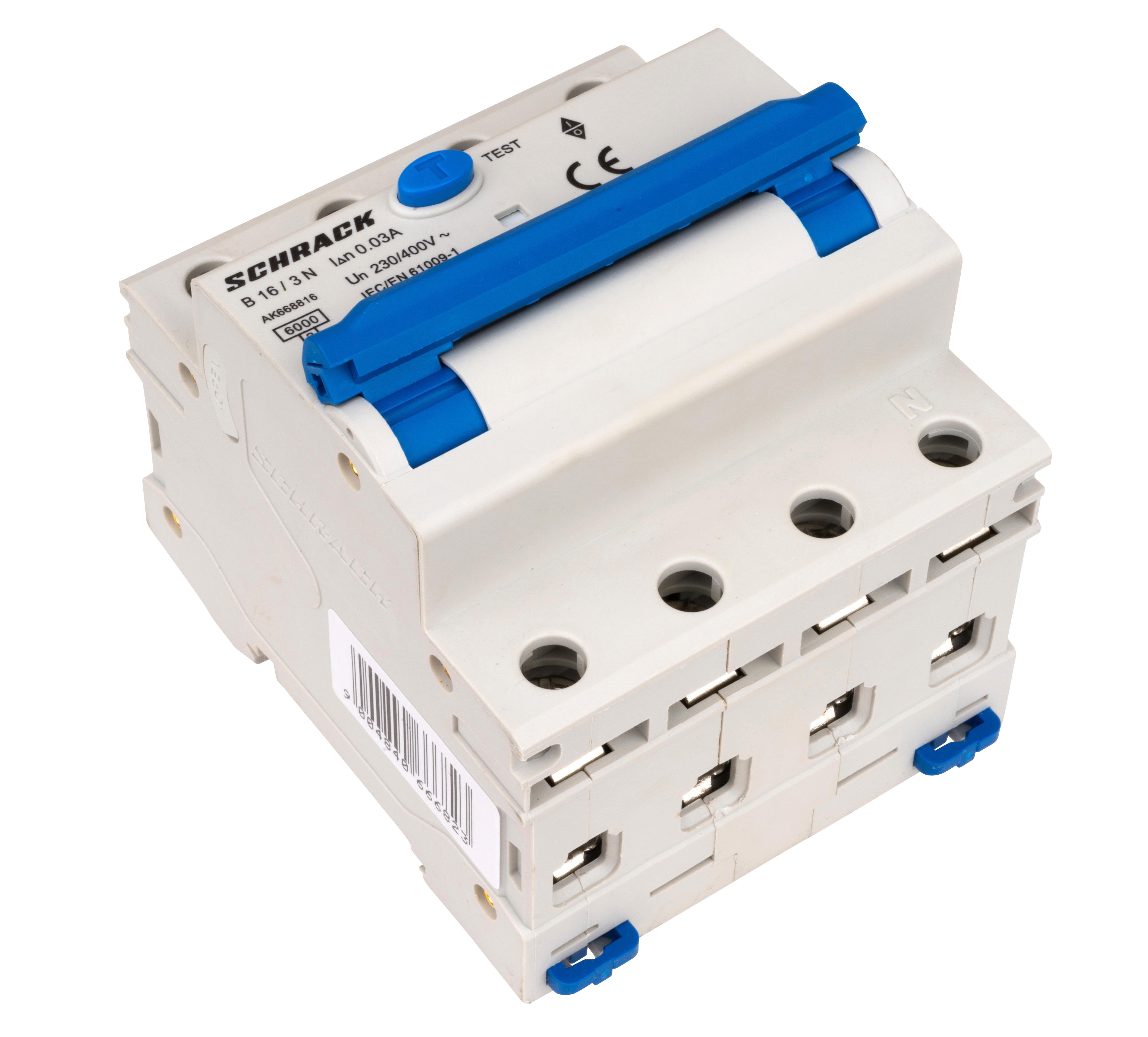

- Фото 1: B16А/3+N автоматты ажыратқыш, УЗО ілгеген, 6кА, 30мА, А түрі (JPG, 357 KB)

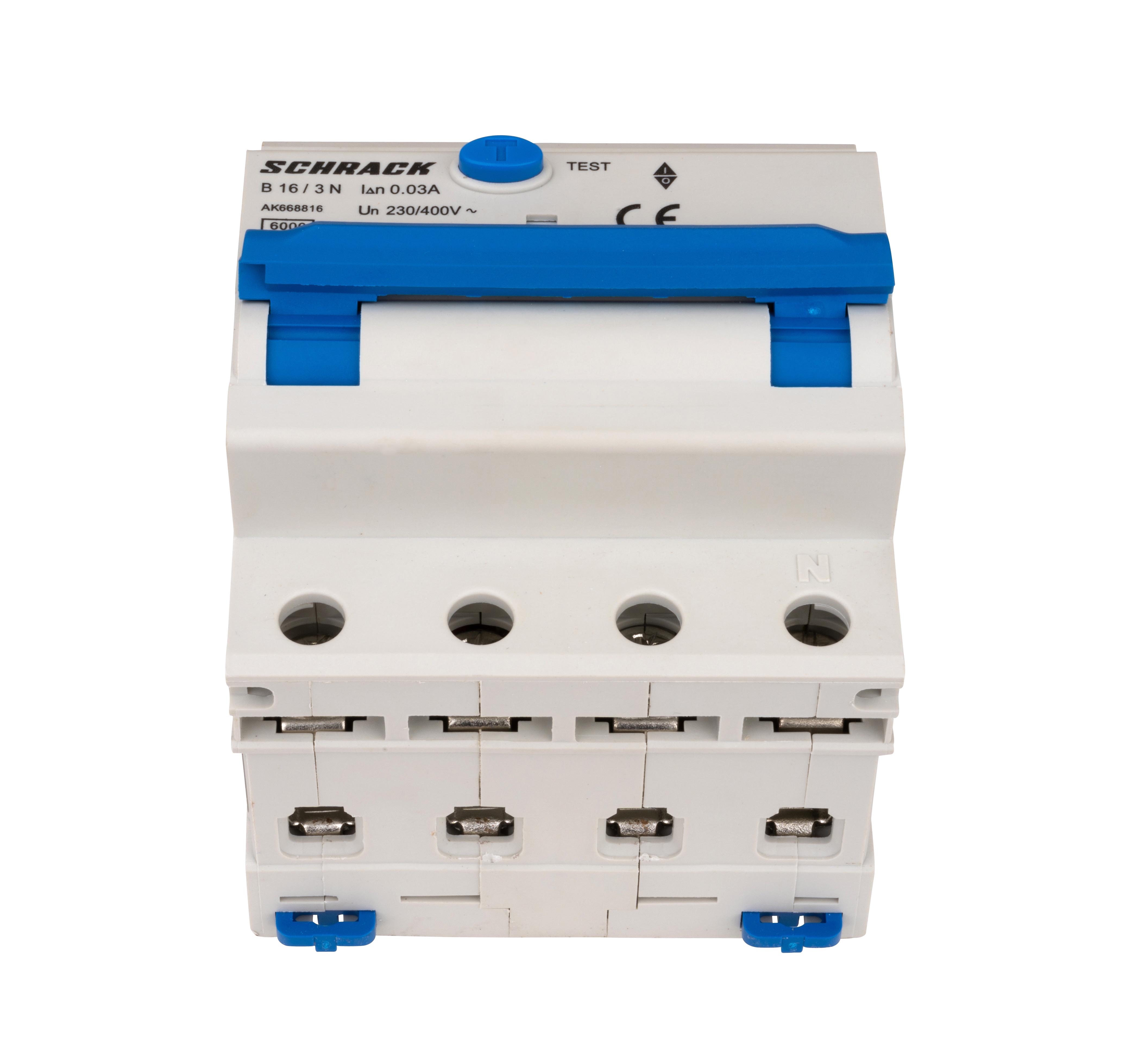

- Фото 2: B16А/3+N автоматты ажыратқыш, УЗО ілгеген, 6кА, 30мА, А түрі (JPG, 329 KB)

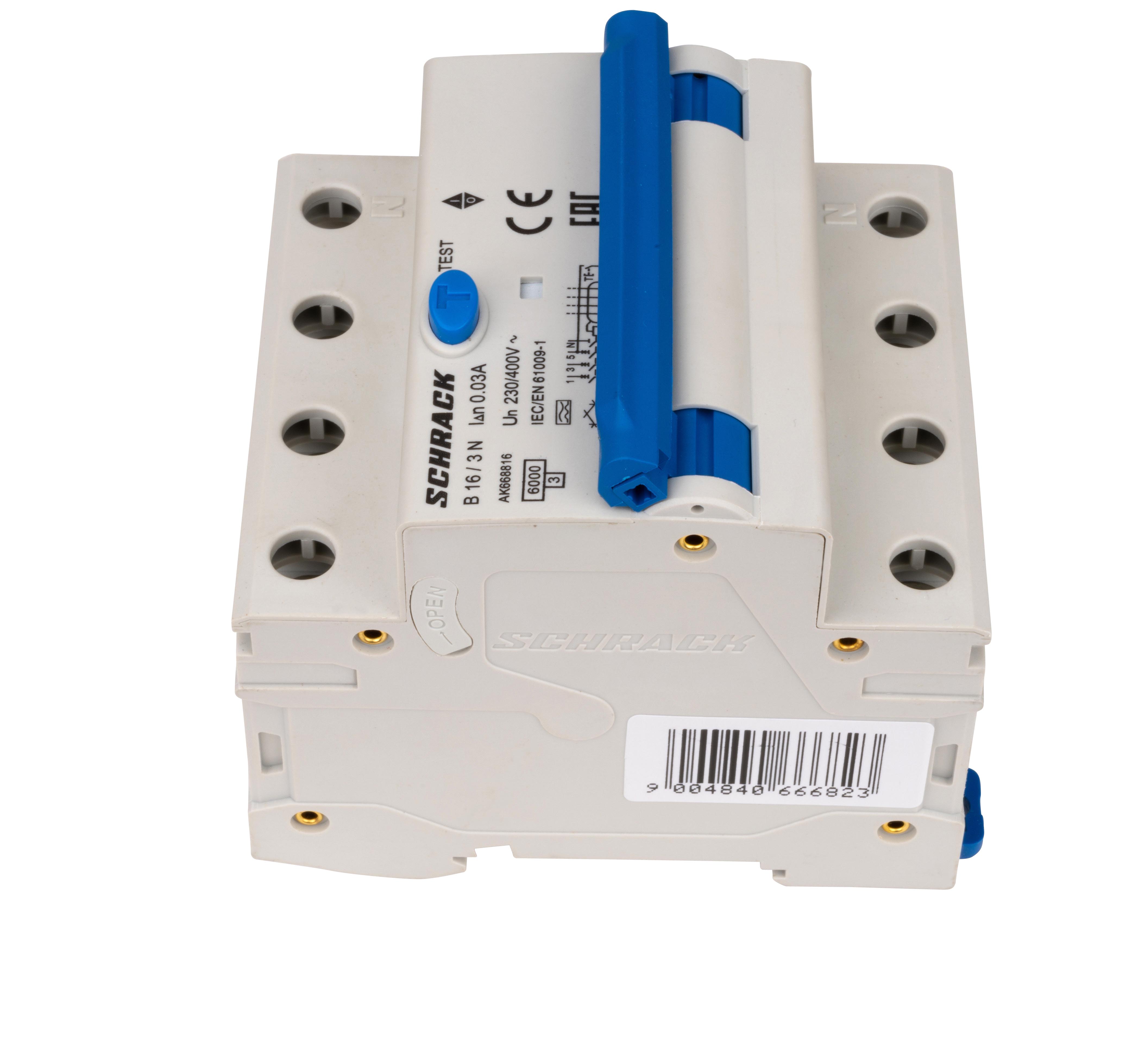

- Фото 3: B16А/3+N автоматты ажыратқыш, УЗО ілгеген, 6кА, 30мА, А түрі (JPG, 438 KB)

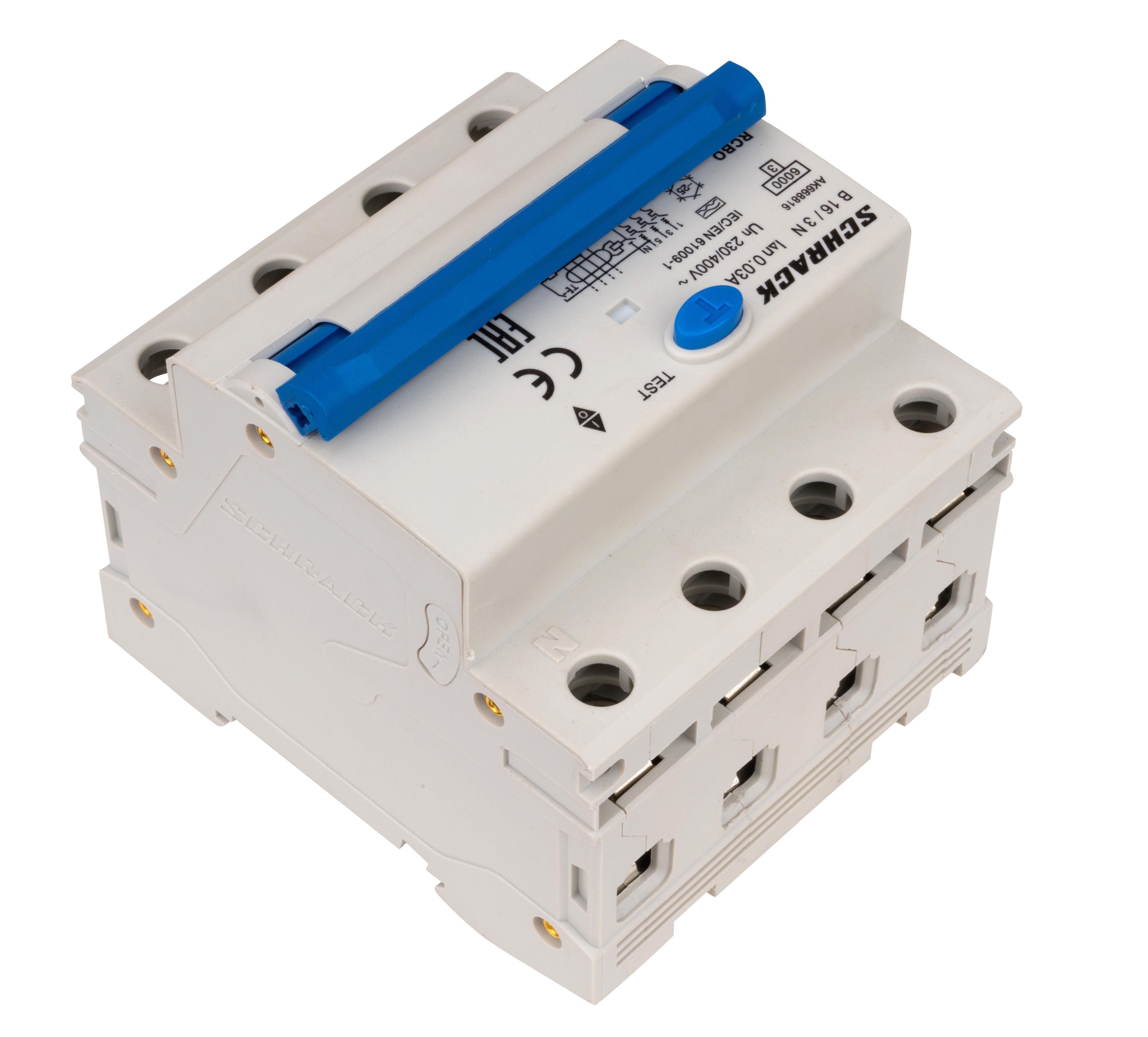

- Фото 4: B16А/3+N автоматты ажыратқыш, УЗО ілгеген, 6кА, 30мА, А түрі (JPG, 364 KB)

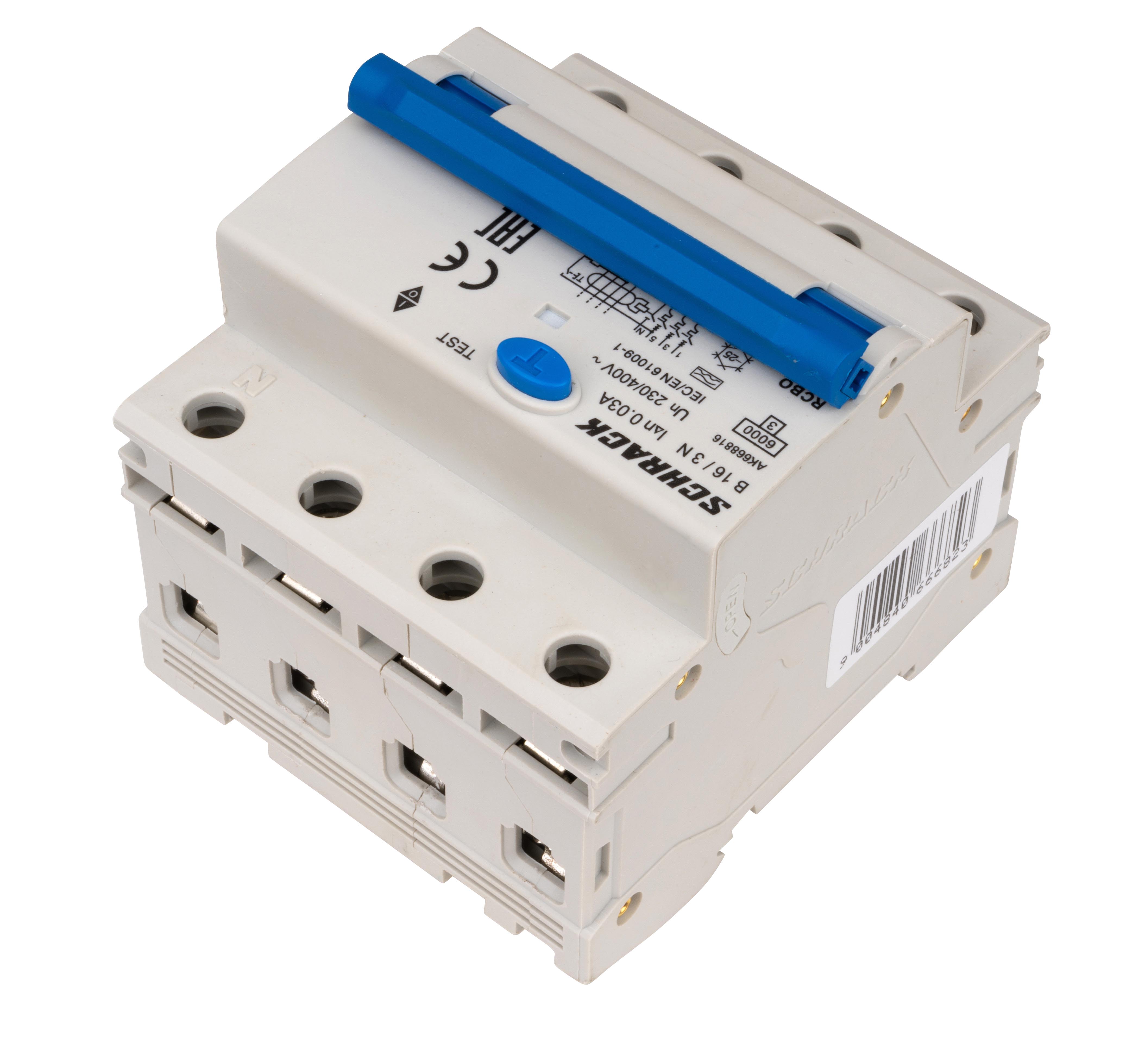

- Фото 5: B16А/3+N автоматты ажыратқыш, УЗО ілгеген, 6кА, 30мА, А түрі (JPG, 419 KB)

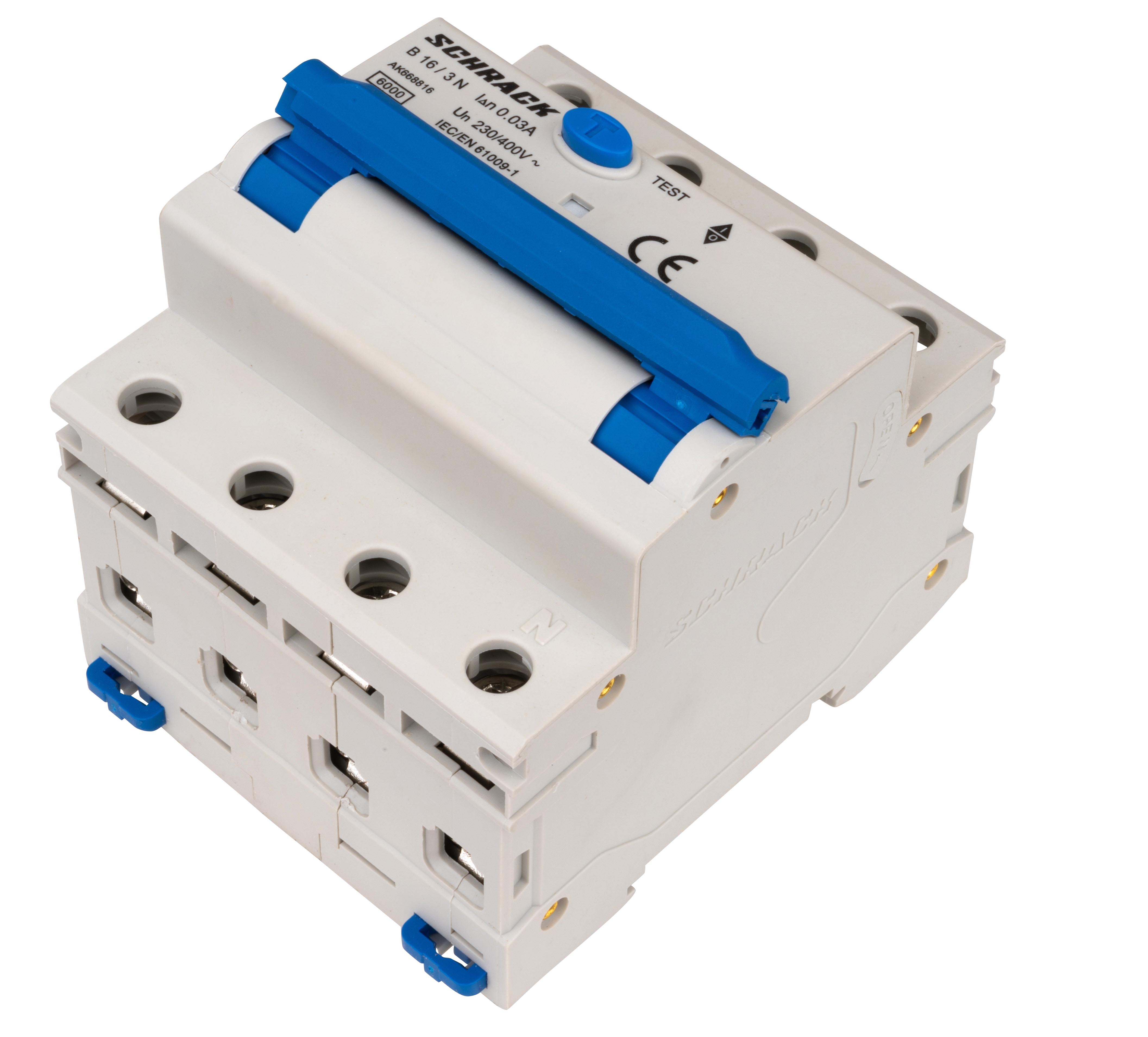

- Фото 6: B16А/3+N автоматты ажыратқыш, УЗО ілгеген, 6кА, 30мА, А түрі (JPG, 336 KB)

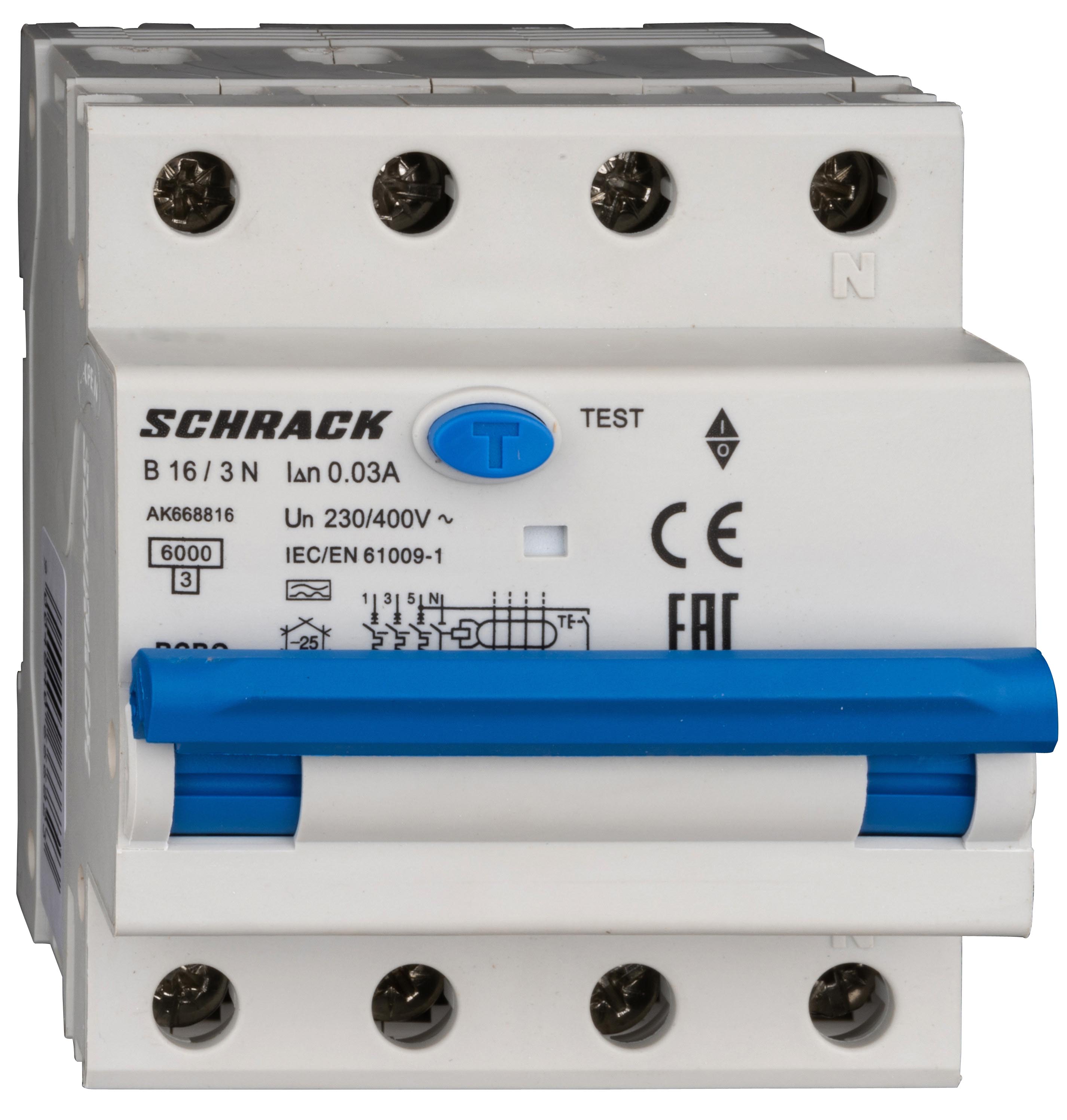

- Фото 7: B16А/3+N автоматты ажыратқыш, УЗО ілгеген, 6кА, 30мА, А түрі (JPG, 397 KB)

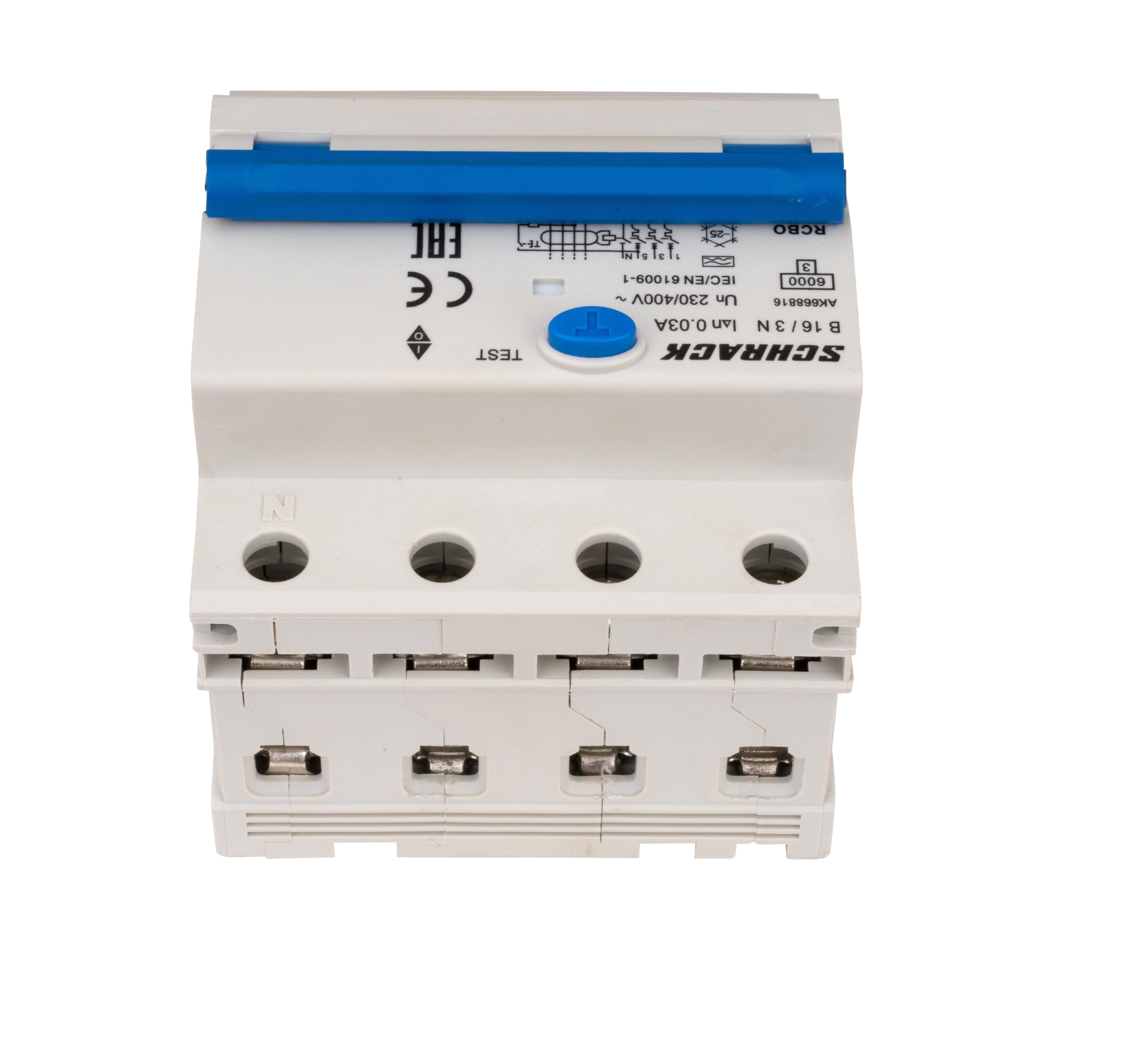

- Фото 8: B16А/3+N автоматты ажыратқыш, УЗО ілгеген, 6кА, 30мА, А түрі (JPG, 345 KB)
