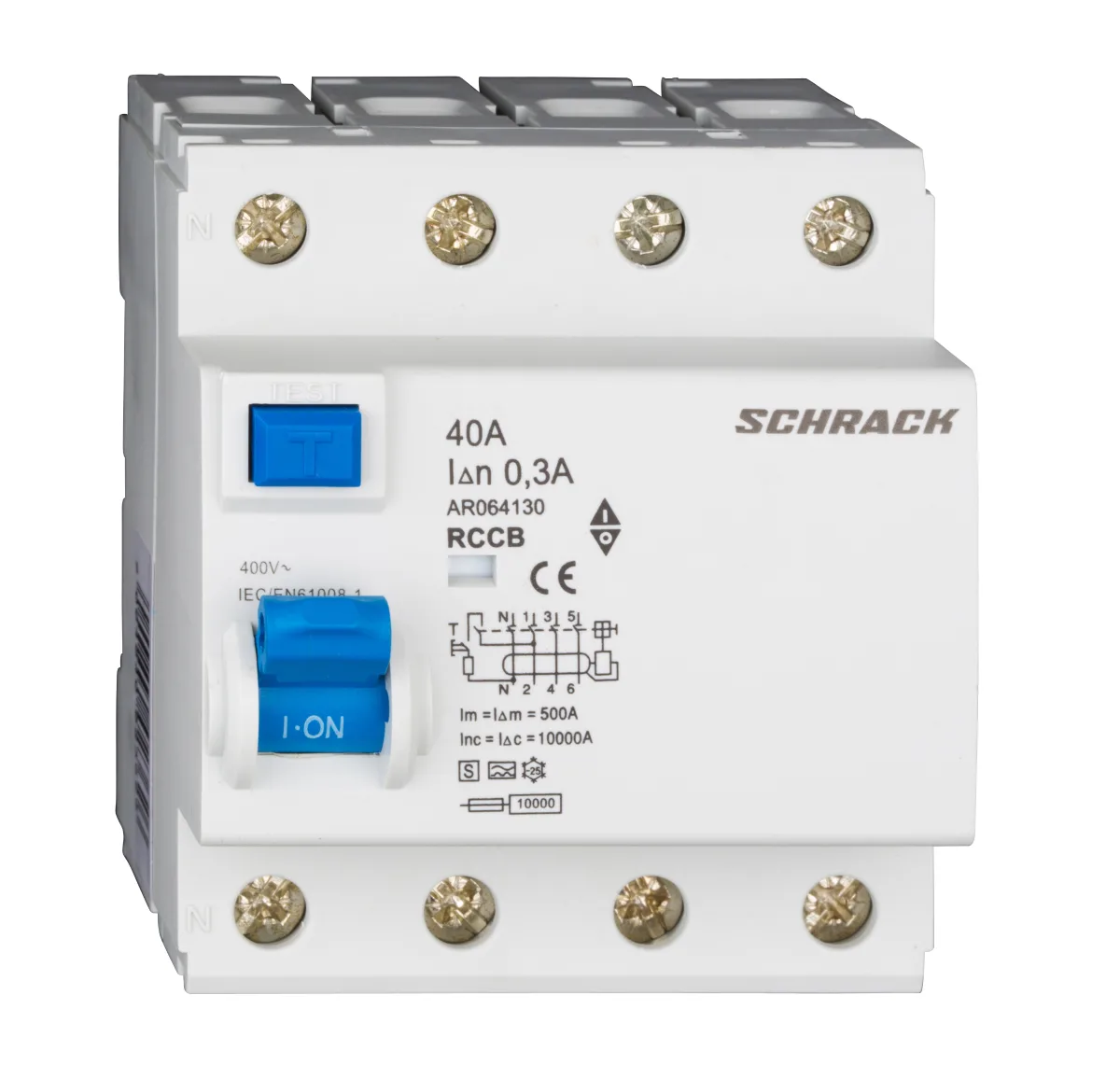

Қорғау қосындысының құрылғысы (ӘҚЗ) төрт полюстік (N+3) AMPARO сериясы Schrack өндіргішінің.
Негізгі техникалық сипаттамалары:
- Номиналды ток: 40A
- Сұйытылу тогының ысырмасы (дифференциалды): 300mA
- Ауыстыру қабілеті: 10kA
- Түрі: A (селективтік) — синусоидалды және импульстік ағындарының ысырмасына арасындағы реагирует
- S функциясы: селективтік ысырмасы ержағасыздықты экспоненциалдана брейк-офф
- Орындалуы: N+3 (жер + үш фаза)
Қауіпсіздік және сенімділік параметрлері:
- Номиналды кернеуі: 230/400V AC (стандарттарға сәйкес)
- Жұмыс температурасының диапазоны: -25°C ден +60°C ға дейін
- Құдықты деңгейі: 17W
- Стандарттарға сәйкестігі: EN 61008-1:2012 (ағымды түзетулермен), IEC 61008-1, AS/NZS 61008.1
Физикалық өлшемдер және салмағы:
- Габаритті өлшемдері: 72 × 84 × 49,5 мм
- Салмағы: 0,37 кг
- EAN: 9004840023626
ӘҚЗ адамдарды тұтқаласуы және непрямой контакт кезінде электрондық сорттың зақымдануынан қорғау үшін белгіленген. S түрі сұйытылу ысырмасының ержағасыздықты ықта реттеуінің үзінділігімен ығыстыра бермейтін физиялық әдіс болмайды. Ішкі әрі сыртқы аймақтарында пайдаланылатын өндіріс және өндіріс өндіктеу сызықтарында қолданылады.
Орындау нұсқалары: 1 дана немесе 45 дана.
| EAN-коды | 9004840023626 |
|---|---|
| Ұзындығы (нетто) | 49,50 мм |
| Ені (нетто) | 72,00 мм |
| Биіктігі (нетто) | 84,00 мм |
| Салмағы (нетто) | 0,37 кг |
| Құдықты деңгейі | 17,00 Вт |
| Минималды ортасының температурасы | -25°C |
| Максималды ортасының температурасы | 60°C |
| Түрі | A (импульстік ағынға сезімді) |
| Түрі | S (селективтік) |
| Номиналды ток | 40A |
| Ток күші | 40A |
| Сұйытылу тогы | 300mA |
| Номиналды сезімділік IΔn | 300mA |
| Полюс | N+3 |
| Ауыстыру қабілеті | 10kA |
| Стандарты | AS/NZS 61008.1, EN 61008-1:2012 + A1:2014 + A2:2014 + A11:2015 + A12:2017, EN 61008-2-1:1994 + A11:1998, IEC 61008-1, IEC 61008-2-1 |
| Сериясы | AMPARO |
| Өндіргіші | Schrack |
| Орындау | 1 дана, 45 дана |
