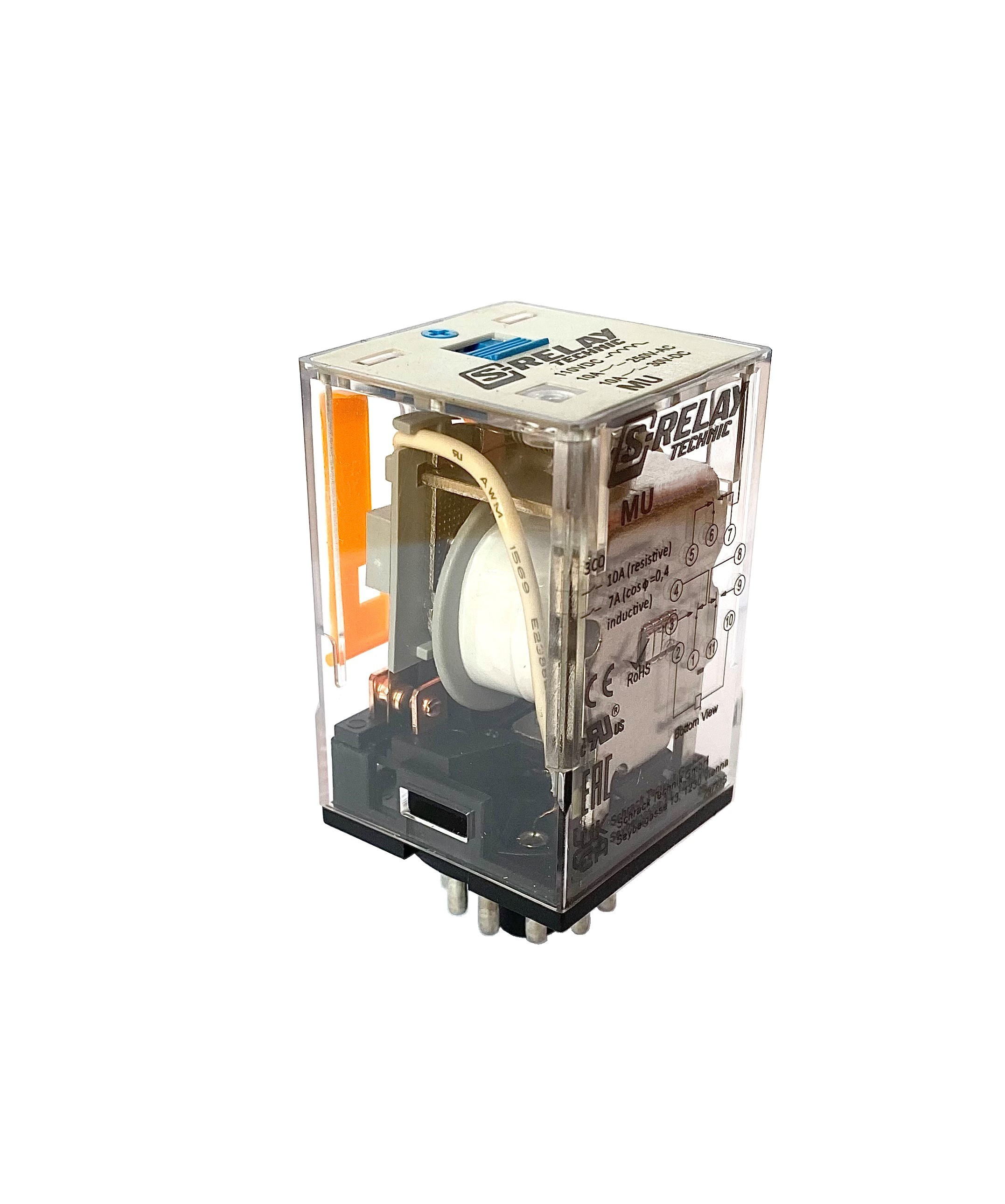

MU реледе, 220 В тұрақты ток катушкасы, 3 ауыстырмалы түйіспе, 10 А, алтынмен жабылған түйіспелер

Schrack Technik GmbH өндірген MU электромагниттік реле, 220 В тұрақты ток катушкасы және үш ауыстырмалы түйіспесі (3 п.к.) бар.

Негізгі сипаттамалары:

Электрлік параметрлер:

• Катушканың номиналды кернеуі: 220 В тұрақты ток
• Іске қосу кернеуі (pick-up): номиналдының ≤80%
• Босату кернеуі (drop-out): номиналдының ≥10%
• Номиналды коммутацияланатын ток: 10 А (активті жүктеме)
• Номиналды коммутацияланатын қуат: 2500 VA / 300 W, 250 VAC, 30 VDC кезінде
• Катушканың кедергісі: 29500 Ω
• Қуат шығыны: 1,44 W
• Түйіспелердің бастапқы кедергісі: ≤50 мΩ
• Оқшаулау кедергісі: ≥100 MΩ (500 VDC)

Уақыттық сипаттамалары:

• Іске қосу уақыты: номиналды кернеуде ≤20 мс
• Электрлік беріктілігі: ≥10⁵ операция (1800 оп./сағ)
• Механикалық беріктілігі: ≥10⁷ операция (18000 оп./сағ)

Оқшаулау және электрлік беріктілік:

• Катушка мен түйіспелер арасында: 2500 VAC/1 мин
• Полюстер арасында: 2500 VAC/1 мин
• Түйісперлер мен катушка арасында: 2500 VAC/1 мин
• Ашық түйіспелер арасында: 1000 VAC/1 мин

Түйіспелер:

• Материалы: алтынмен жабылған күміс қорытпасы (Ag alloy)
• Конфигурациясы: 3 ауыстырмалы түйіспе (3 п.к.)
• Түйіспелердің номиналды тогы: 10 А

Пайдалану шарттары:

• Қоршаған орта температурасы: -10°C-тан +55°C-қа дейін
• Салыстырмалы ылғалдылық: 35–85% RH
• Ауа қысымы: 86–106 кПа
• Діріл тұрақтылығы: 10–55 Гц
• Соққыға төзімділігі: 10G

Өлшемдері және салмағы:

• Өлшемдері: 36×36×70 мм
• Таза салмағы: 0,09 кг

Жеткізу: 1 дана, 160 дананың орамасы.

Реле тұрақтылық тогының тізбектерін автоматика және басқару жүйелерінде коммутациялауға арналған. Алтынмен жабылған түйіспелер діріл және соққы әсерлері жағдайында сенімді қосылысты және төмен өтпелі кедергіні қамтамасыз етеді.

Қосымша сипаттамалар:

• EAN-код: 9004840905236
• Таза ұзындығы: 36,00 мм
• Таза ені: 36,00 мм
• Таза биіктігі: 70,00 мм
• Таза салмағы: 0,09 кг
• Ең жоғары кернеу: 110% (номиналды кернеу) V
• Өшу уақыты [номиналды кернеуде]: ≤20 мс
• Катушка мен түйіспелер арасында: 2500 VAC/1 мин
• Номиналды ток [активті жүктеме]: 10 А
• Электрлік беріктілік (жұмыс циклі): ≥10⁵ операция (1800 оп./сағ)
• Коммутациялау қабілеттілігі [активті]: 2500 VA / 300 W
• Босату кернеуі DC: ≥10% (номиналды кернеу)
• Өндіруші: Schrack Technik GmbH
• Оқшаулау кедергісі: ≥100 MΩ (500 VDC) MΩ·km
• Ылғалдылық деңгейі: 35%–85% RH
• Ашық түйіспелер арасында: 1000 VAC/1 мин
• Іске қосу кернеуі DC: ≤80% (номиналды кернеу) V
• Өнім отбасы: MU
• Түйіспе материалы: Ag alloy
• Қуат шығыны: 1,44 W
• Қоршаған ортаның максималды температурасы: 55°C
• Жабдықтау: алтынмен жабылған түйіспелер
• Номиналды кернеу [активті жүктеме]: 250 VAC / 30 VDC
• Номиналды кернеу: 220 В тұрақты ток
• Механикалық беріктілік: ≥10⁷ операция (18000 оп./сағ)
• Катушканың кедергісі: 29500 Ω
• Ауа қысымы: 86–106 кПа
• Түйіспелердің бастапқы кедергісі: ≤50 mΩ
• Қоршаған ортаның минималды температурасы: -10°C
• Түйіспе мен катушка арасында: 2500 VAC/1 мин
• Соққыға төзімділік: 10G
• Полюстер арасында: 2500 VAC/1 мин
• Діріл тұрақтылығы: 10–55 Гц
• Тұрақты ток катушкасы: 220 V
• Түйіспе тогы: 10 А
• Жұмыс түйіспелері: 3 ауыстырмалы түйіспесі бар реле
• Орам: 1 дана, 160 дана
