Бір полюсті нейтральмен (1+N) автоматты ажыратқыш номиналы 20 А өшіру сипаттамасы B және коммутациялық қабілеті 6 кА. Тұрмыстық және өндірістік айнымалы ток желілеріндегі электрлік тізбектерді перегрузкалар мен қысқа тұйықталу токтарынан қорғау үшін арналған.
Негізгі параметрлер:
- Номиналды ток: 20 А
- Конфигурация: 1+N (бір полюсті + нейтраль)
- Коммутациялық қабілеті: 6 кА
- Өшіру сипаттамасы: B (ток 3-5×Iн кезінде бірден өшіру)
- Орнату: DIN-рельсіне 1 модуль
- Номиналды токта қуат шығыны: 7 Вт
- Істі температура диапазоны: -25°C дан +70°C дейін
Конструктивтік параметрлер:
- Өлшемдер (Ұ × Е × Б): 86 × 18 × 77 мм
- Масса: 0,11 кг
- Сериясы: AMPARO (өндіруші Schrack)
Нормативтік база:
EN 60898-1:2019 және IEC 60898-1 стандарттарына сәйкес міндеттік автоматты ажыратқыштар үшін. Үлестірмелі орындықтар мен топтық щиттерде қолдану үшін әмбеге ұнайды.
Орау нұсқалары: 1, 12 немесе 144 дана.
| EAN-коды | 9004840013825 |
|---|---|
| Ұзындық (нетто) | 86,00 мм |
| Ені (нетто) | 18,00 мм |
| Биіктігі (нетто) | 77,00 мм |
| Салмағы (нетто) | 0,11 кг |
| Қуат шығыны | 7,00 Вт |
| Ең төмен айналық температура | -25°C |
| Ең жоғары айналық температура | 70°C |
| Сипаттамасы | B |
| Полюсі | 1+N |
| Номиналды ток | 20 А |
| Түрі | 1+N 1TE-де |
| Сериясы | AMPARO |
| Коммутациялық қабілеті | 6 кА |
| Орындалуы | MCB 1+N на 1MW |
| Нормасы | EN 60898-1:2019, IEC 60898-1 |
| Өндіруші | Schrack |
| Орау | 1 дана, 12 дана, 144 дана |

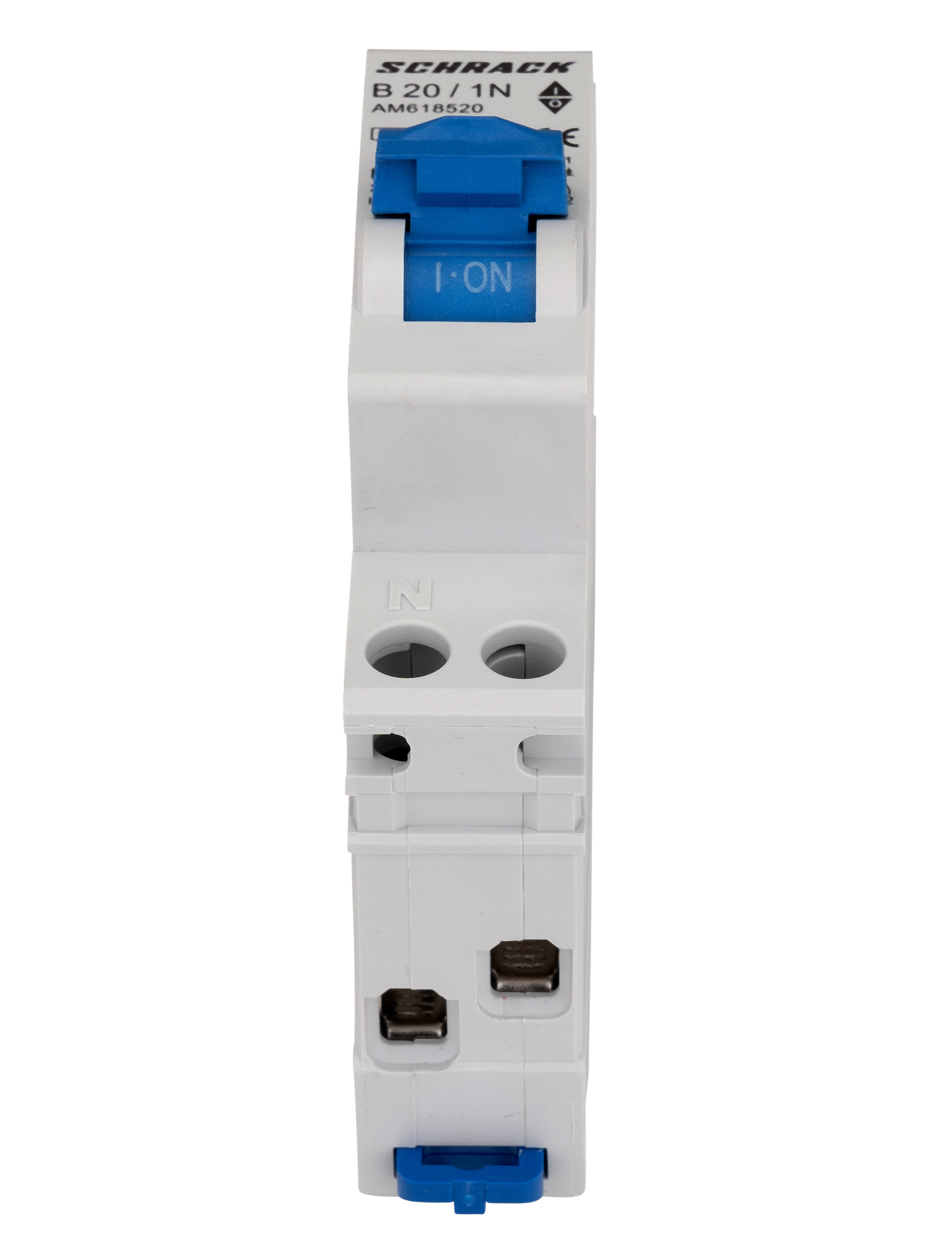

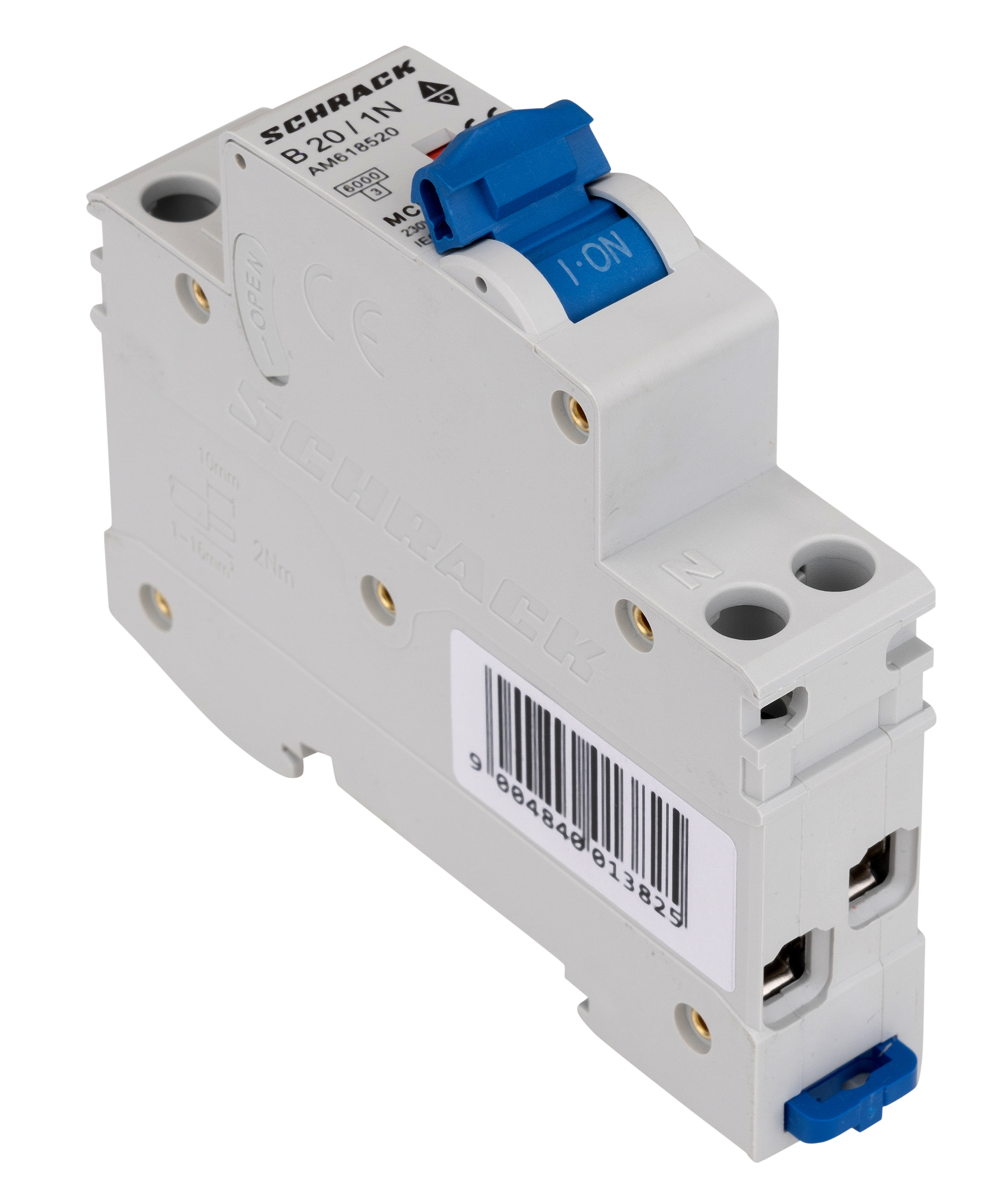

- Фото 1: Автоматты ажыратқыш B20А/1+N, 6кА, 1M (JPG, 1.1 MB)

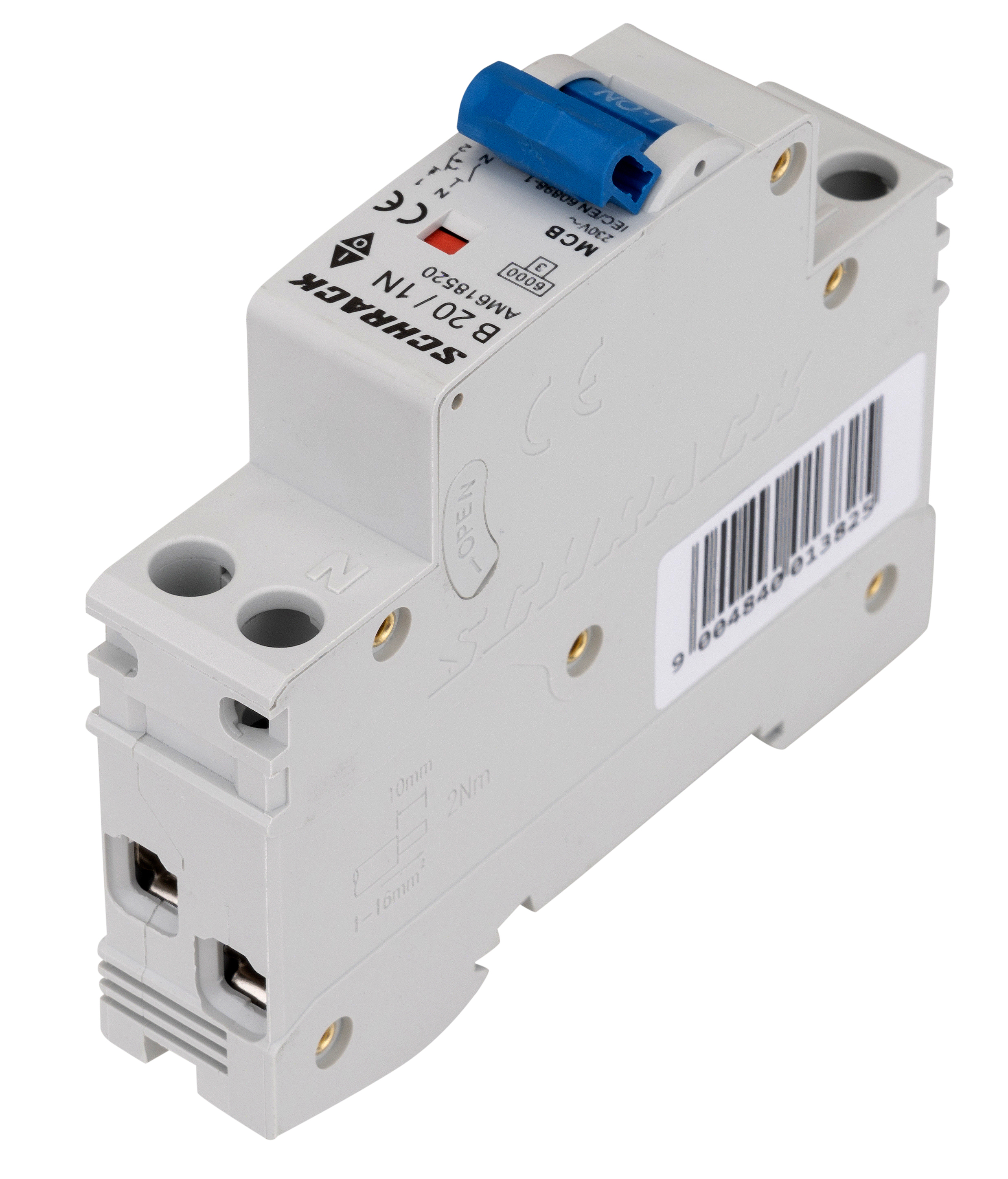

- Фото 2: Автоматты ажыратқыш B20А/1+N, 6кА, 1M (JPG, 1.9 MB)

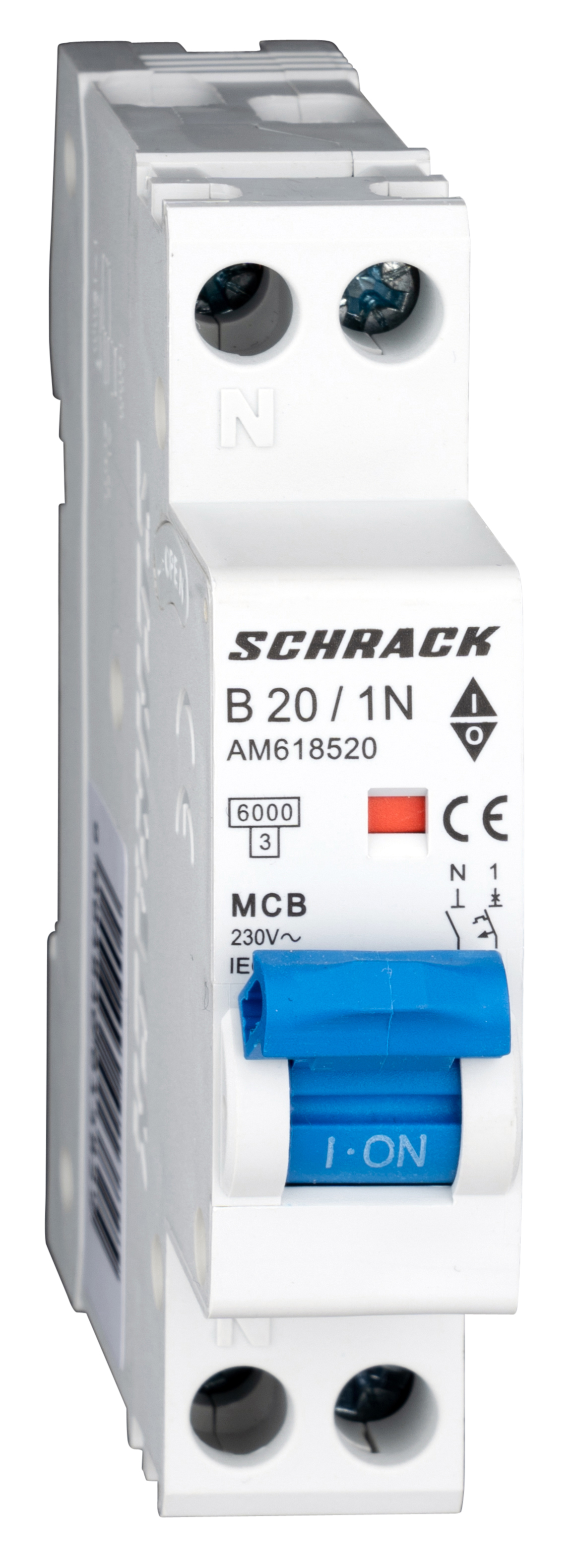

- Фото 3: Автоматты ажыратқыш B20А/1+N, 6кА, 1M (JPG, 3.3 MB)

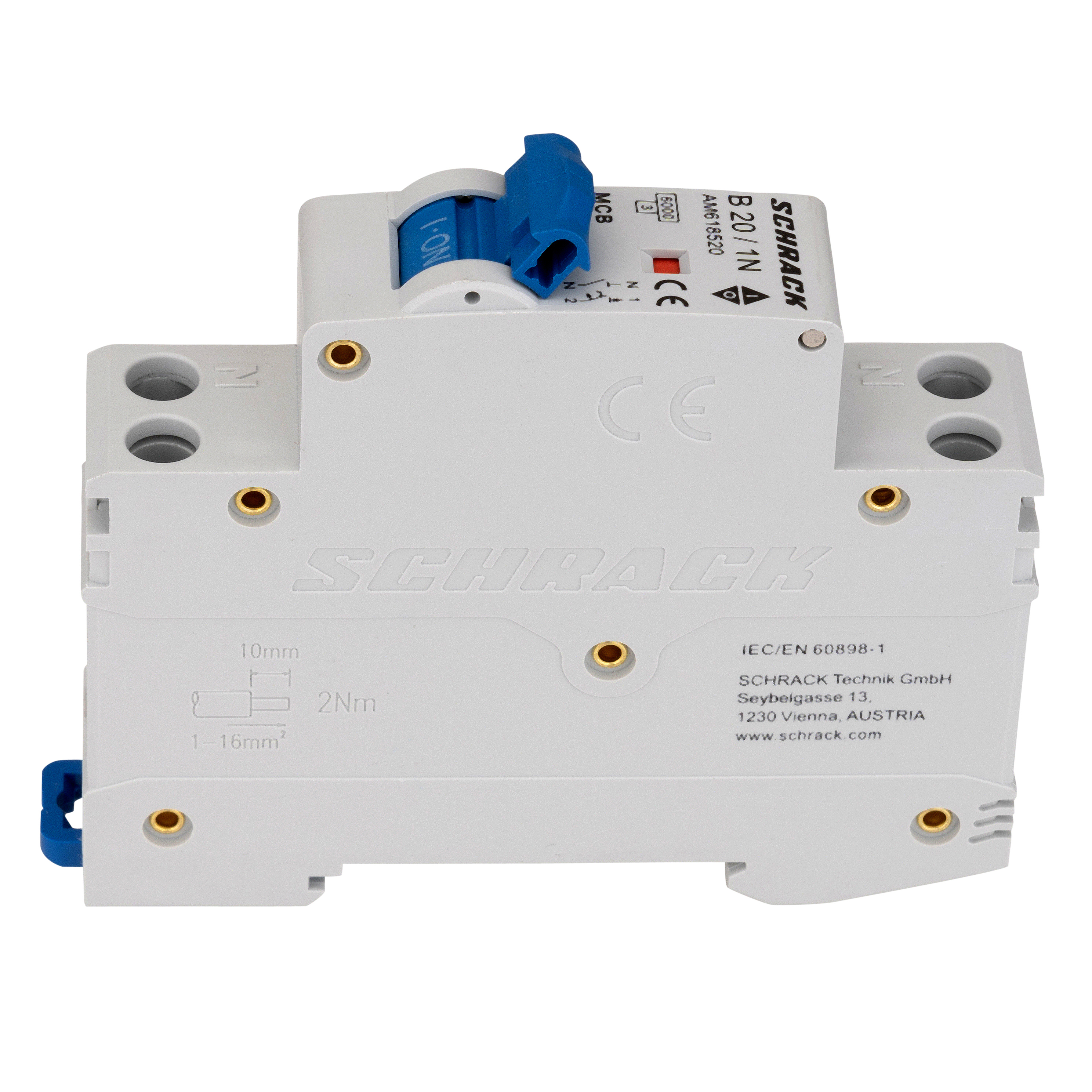

- Фото 4: Автоматты ажыратқыш B20А/1+N, 6кА, 1M (JPG, 4.3 MB)

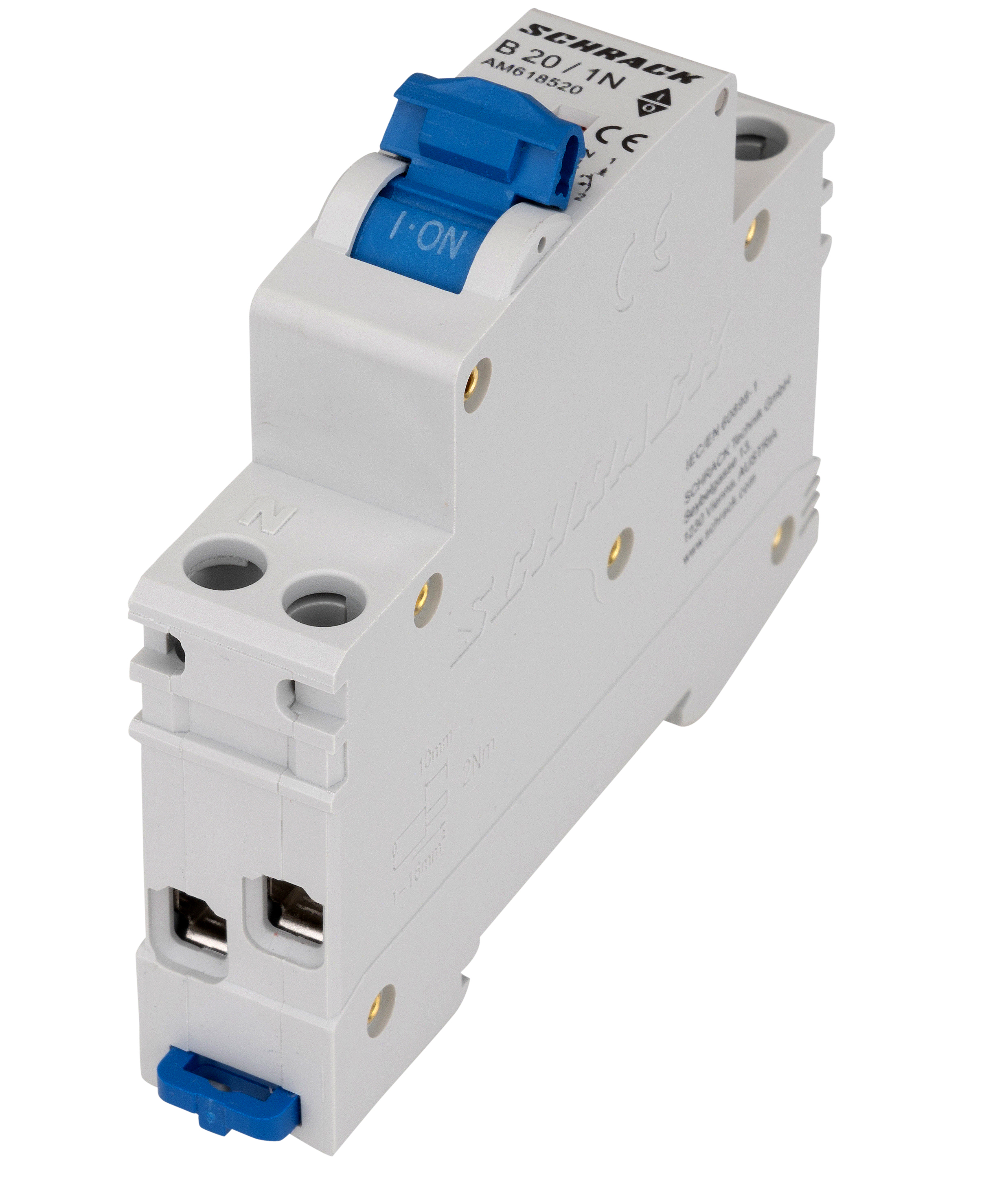

- Фото 5: Автоматты ажыратқыш B20А/1+N, 6кА, 1M (JPG, 3.0 MB)

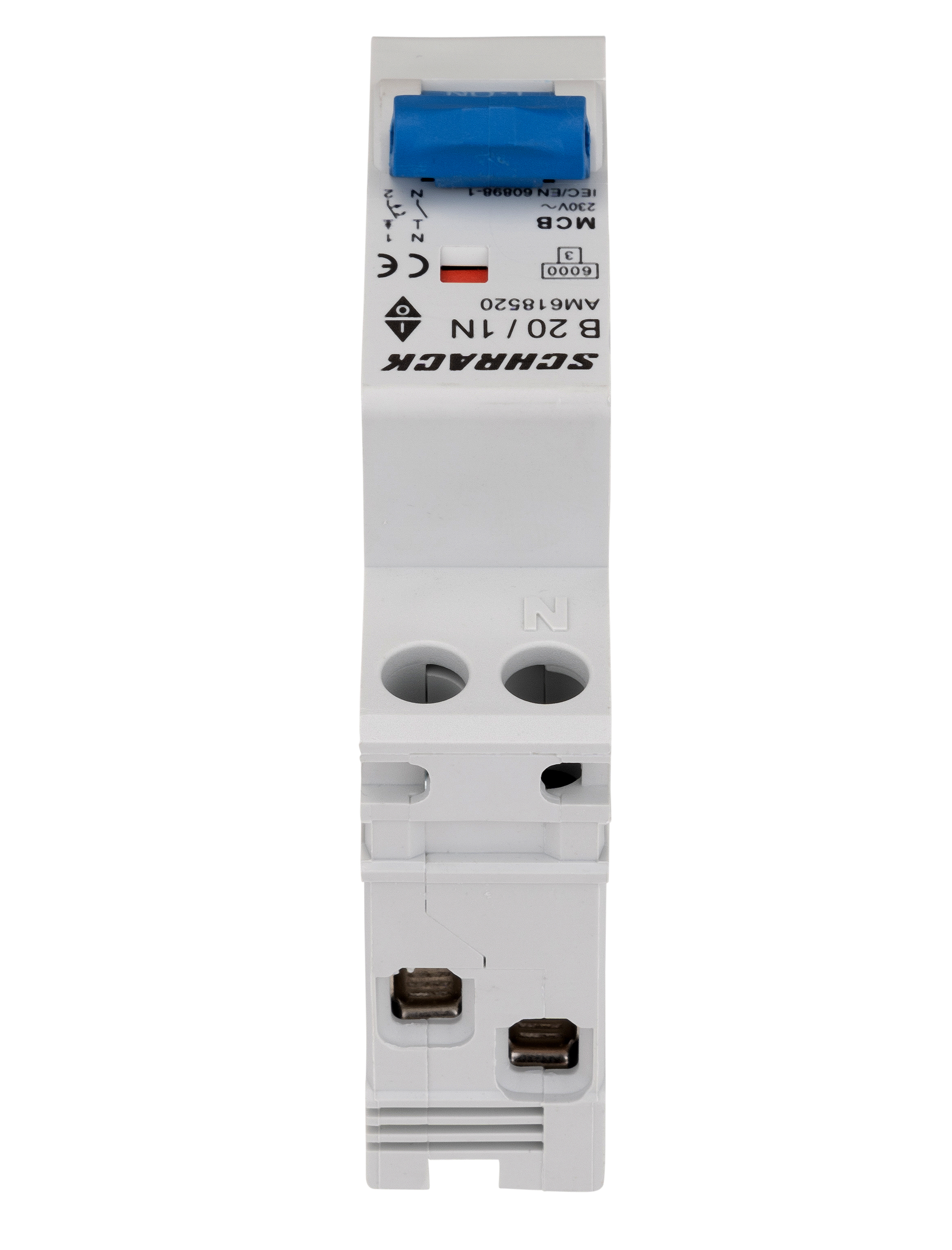

- Фото 6: Автоматты ажыратқыш B20А/1+N, 6кА, 1M (JPG, 1.8 MB)

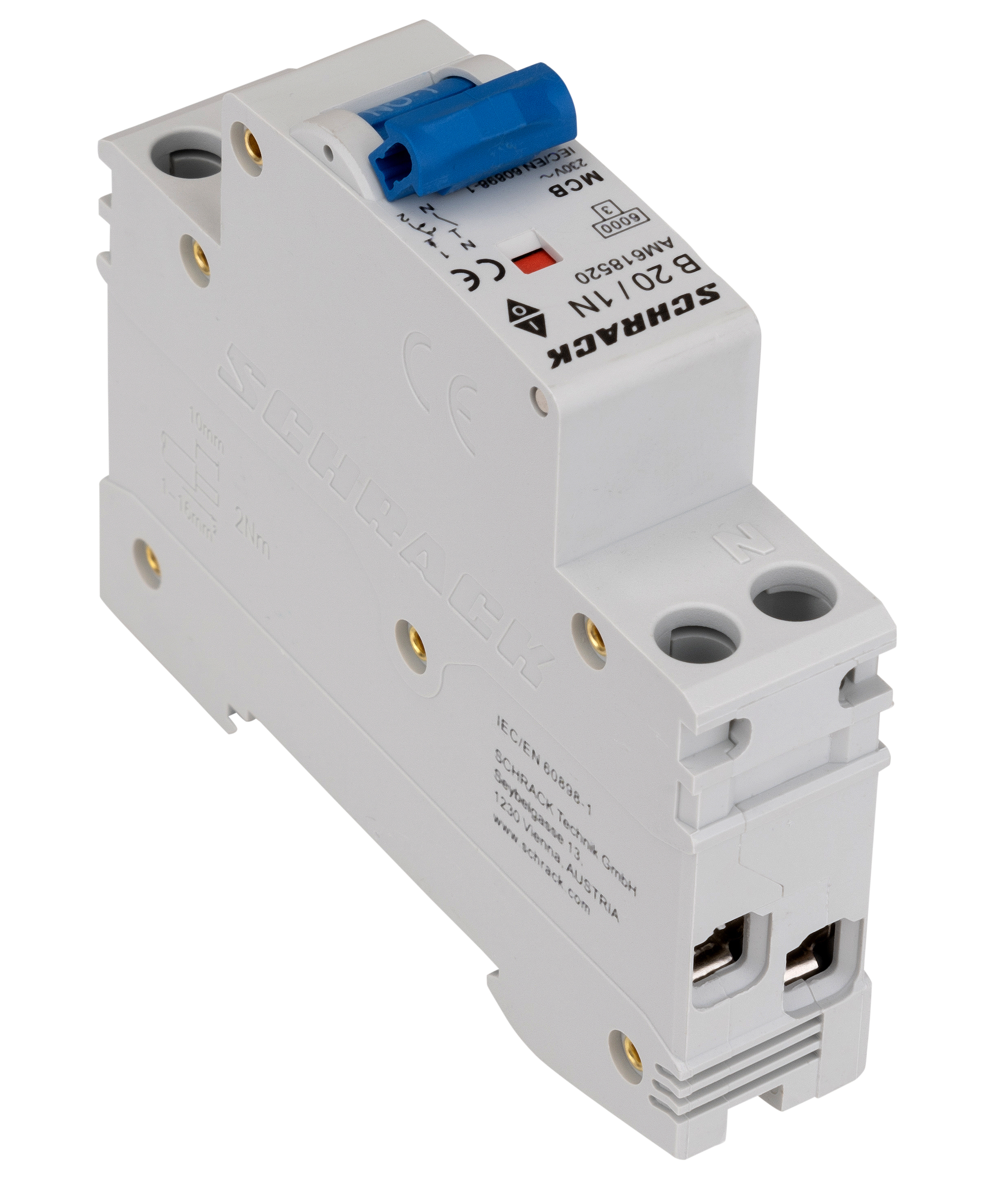

- Фото 7: Автоматты ажыратқыш B20А/1+N, 6кА, 1M (JPG, 3.2 MB)

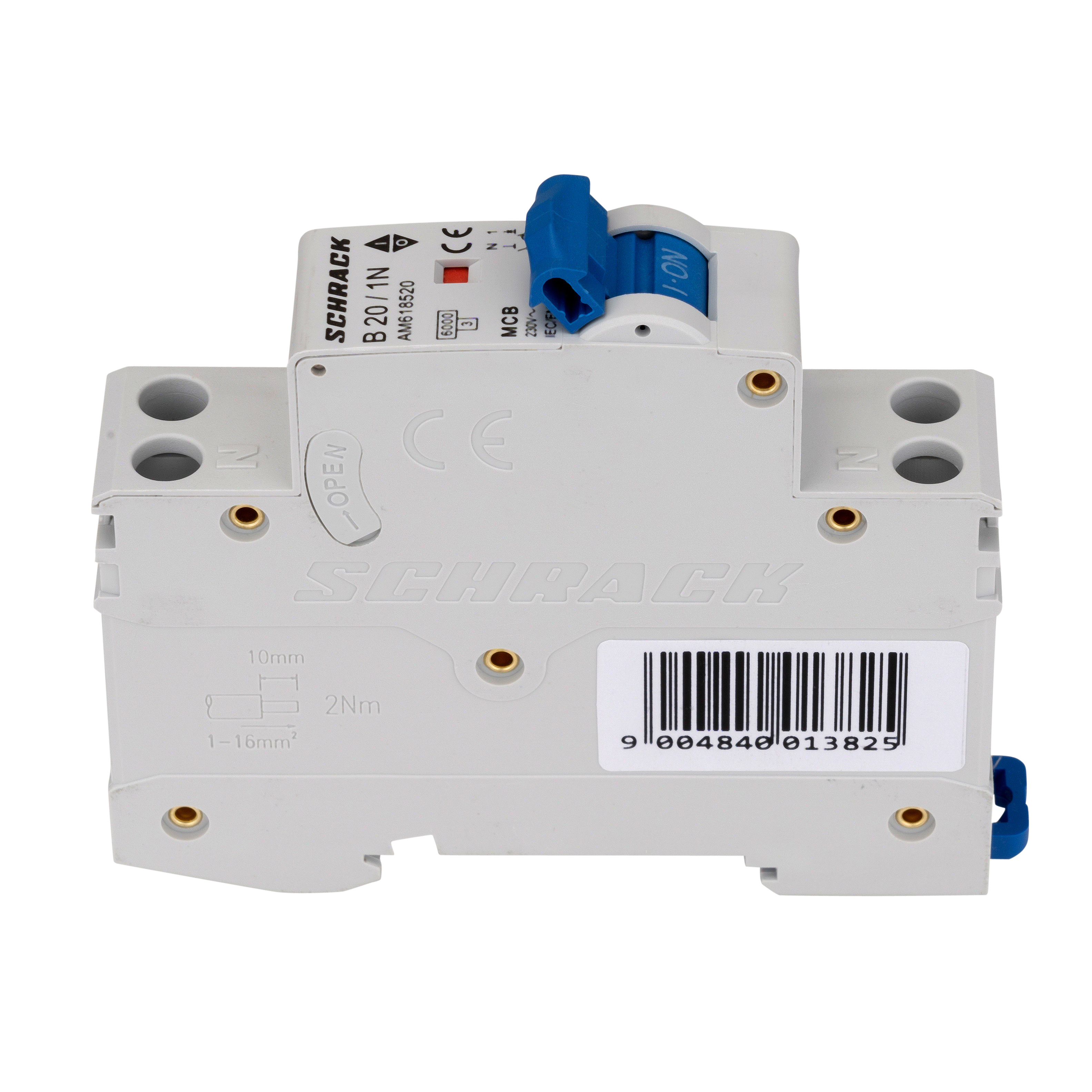

- Фото 8: Автоматты ажыратқыш B20А/1+N, 6кА, 1M (JPG, 3.6 MB)
- Фото 9: Автоматты ажыратқыш B20А/1+N, 6кА, 1M (JPG, 2.7 MB)
