Электр тізбектерін перегрузоудан және қысқа схемалау ағынынан қорғау үшін модульдік типтегі автоматты ажыратқыш. Құрамалас панельдерде және электр щиттік орнатулыларында пайдалануға арналған.
Негізгі параметрлер:
- Номиналды ток: 16A
- Полюстер саны: 3+N (үш фаза + нейтраль)
- Ажыратудың сипаттамасы: C (орташа пусковы ағындарының тізбектері үшін)
- Коммутациялық қабілеттілік: 10 kA U = 230/400V AC кезінде
- Орындалу түрі: AC-MCB (айнымалы тоқтың автоматты ажыратқышы)
Пайдалану шарттары:
- Жұмыс температурасының ауқымы: -40°C-тан +75°C-қа дейін
- Қуаттың шығыны: 7,2 W (номиналды ток кезінде)
Конструкциялық өлшемдер:
- Ені: 71,2 мм
- Биіктігі: 83,0 мм
- Тереңдігі: 74,9 мм
- Салмағы: 0,46 кг
Нормалармен сәйкестік:
Ажыратқыш EN 60898-1:2019, EN 60947-2:2006 + A1:2009 + A2:2013, EN 60947-2:2017 + A1:2020, EN 63000:2018 стандарттарының талаптарына сәйкес жасалған.
Өндіруші: Schrack (BMS0 сериясы)
EAN коды: 9004840392661
| EAN коды | 9004840392661 |
|---|---|
| Ені (нетто) | 71,20 мм |
| Биіктігі (нетто) | 83,00 мм |
| Тереңдігі (нетто) | 74,90 мм |
| Салмағы (нетто) | 0,46 кг |
| Қуаттың шығыны | 7,20 W |
| Ең төмен айналасындағы температурасы | -40°C |
| Ең жоғары айналасындағы температурасы | 75°C |
| Сипаттамасы | C |
| Полюс | 3+N |
| Номиналды ток | 16 A |
| Түрі | BMS0 |
| Сериясы | BMS0 |
| Коммутациялық қабілеттілік | 10 kA |
| Орындалу | AC-MCB |
| Норма | EN 60898-1:2019, EN 60947-2:2006 + A1:2009 + A2:2013, EN 60947-2:2017 + A1:2020, EN 63000:2018 |
| Өндіруші | Schrack |
| Қорлау | 1 шт., 3 шт., 30 шт. |

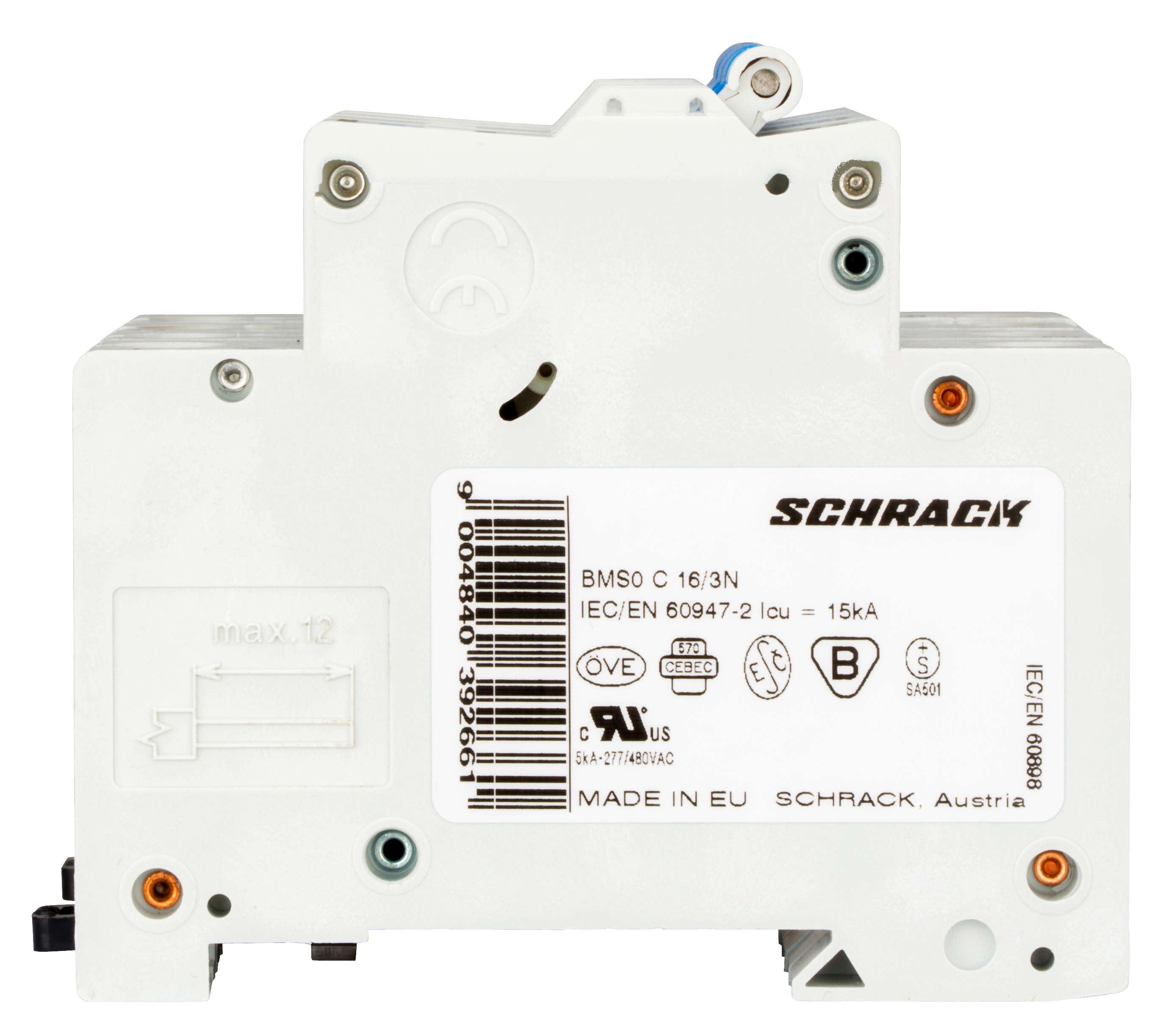

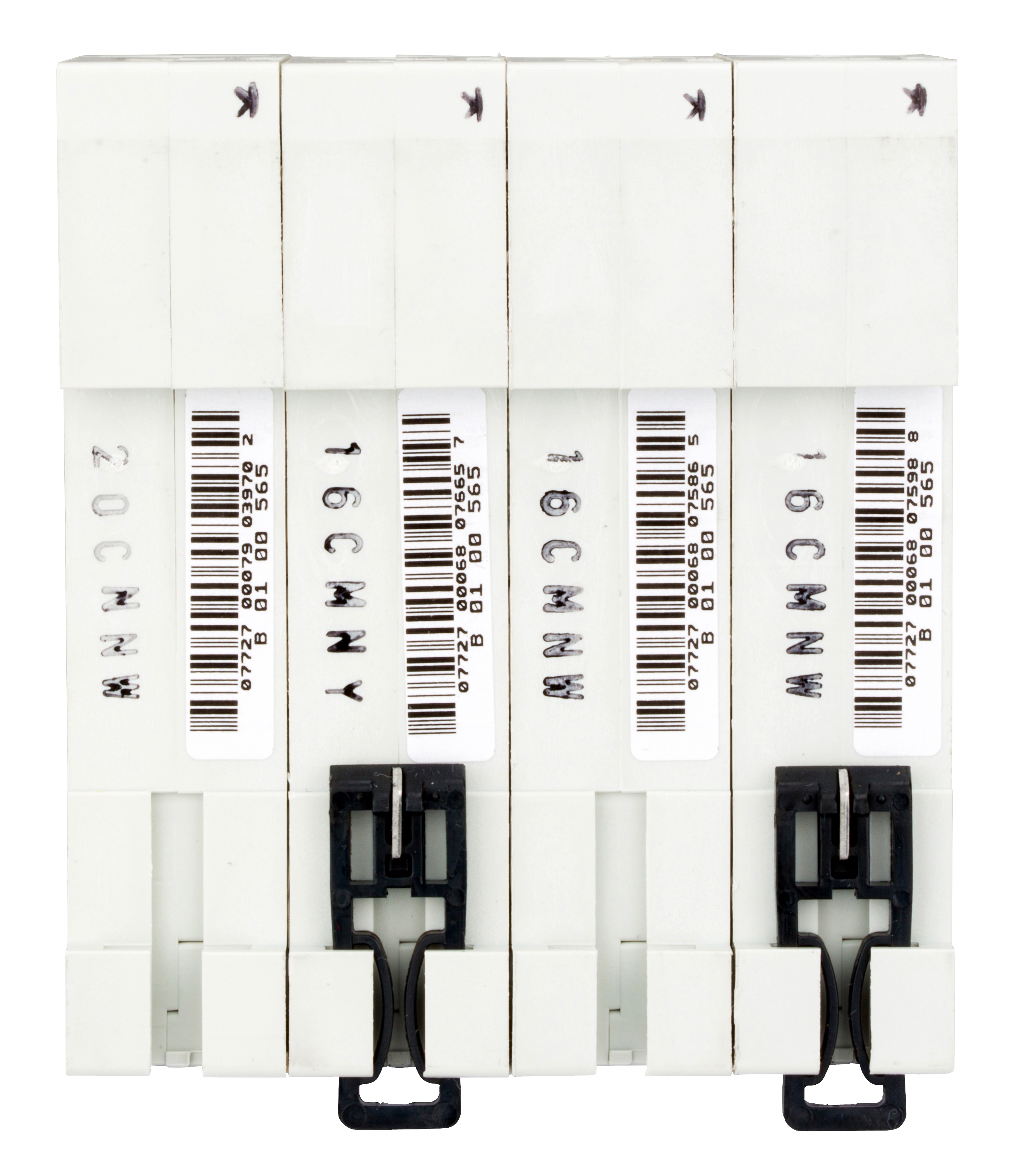

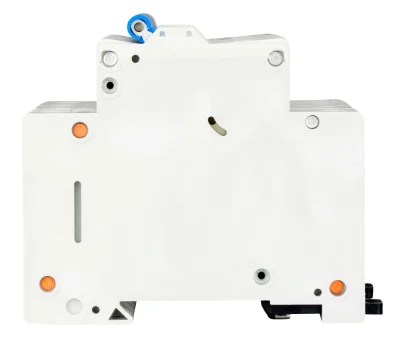

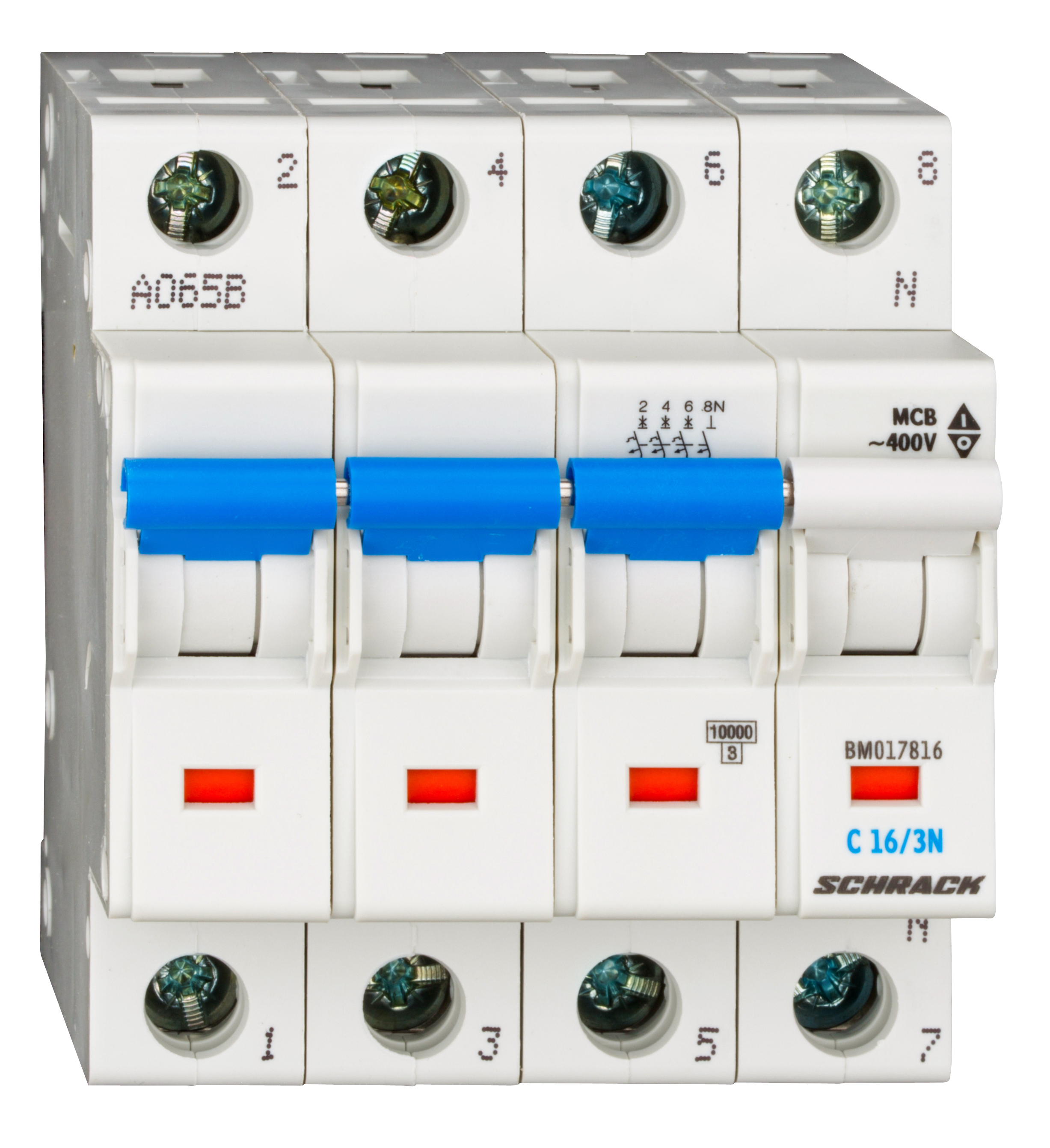

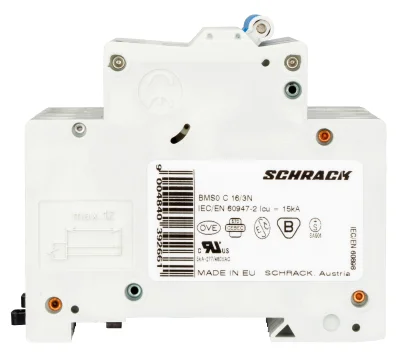

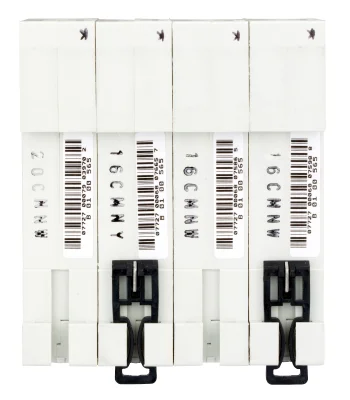

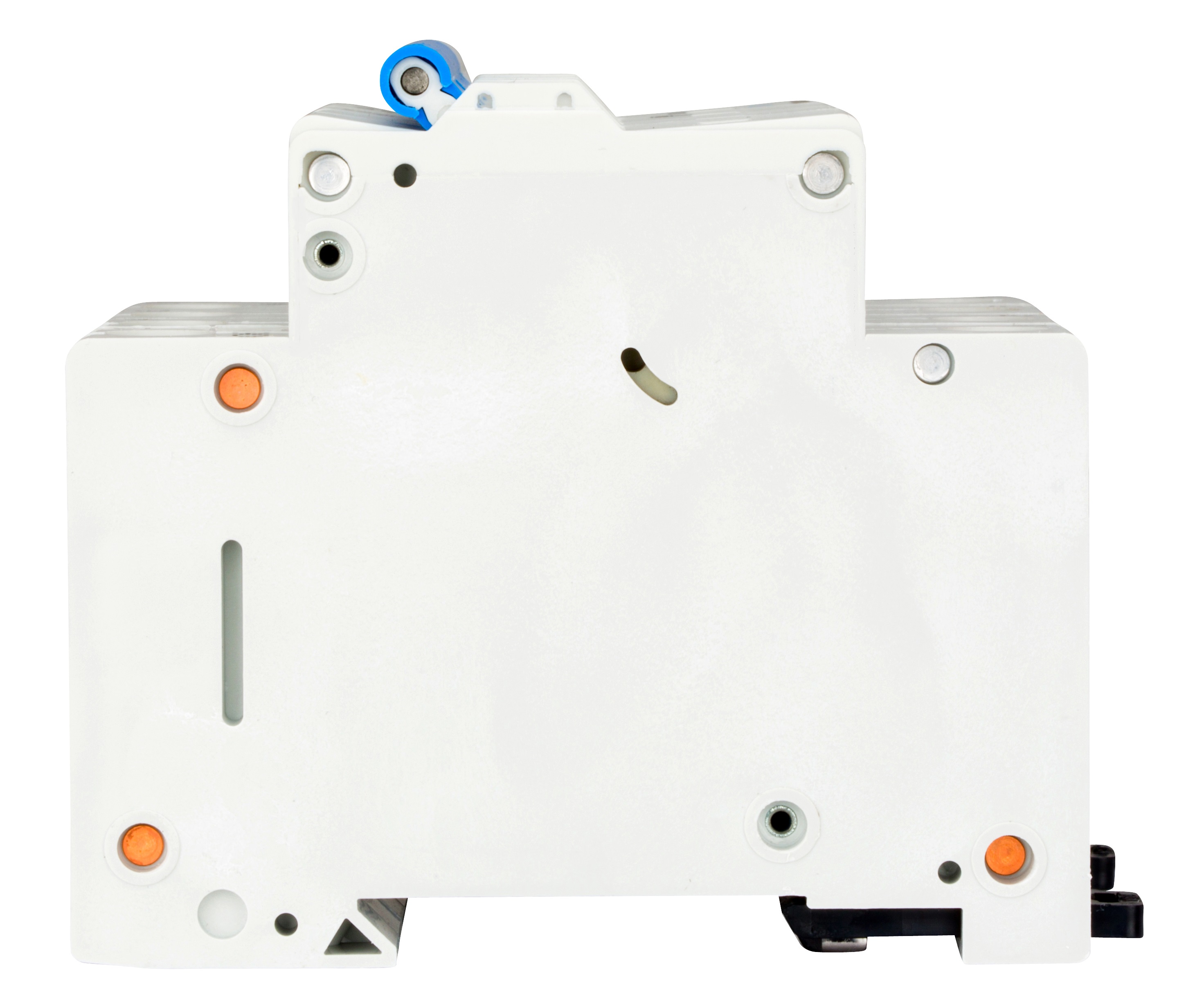

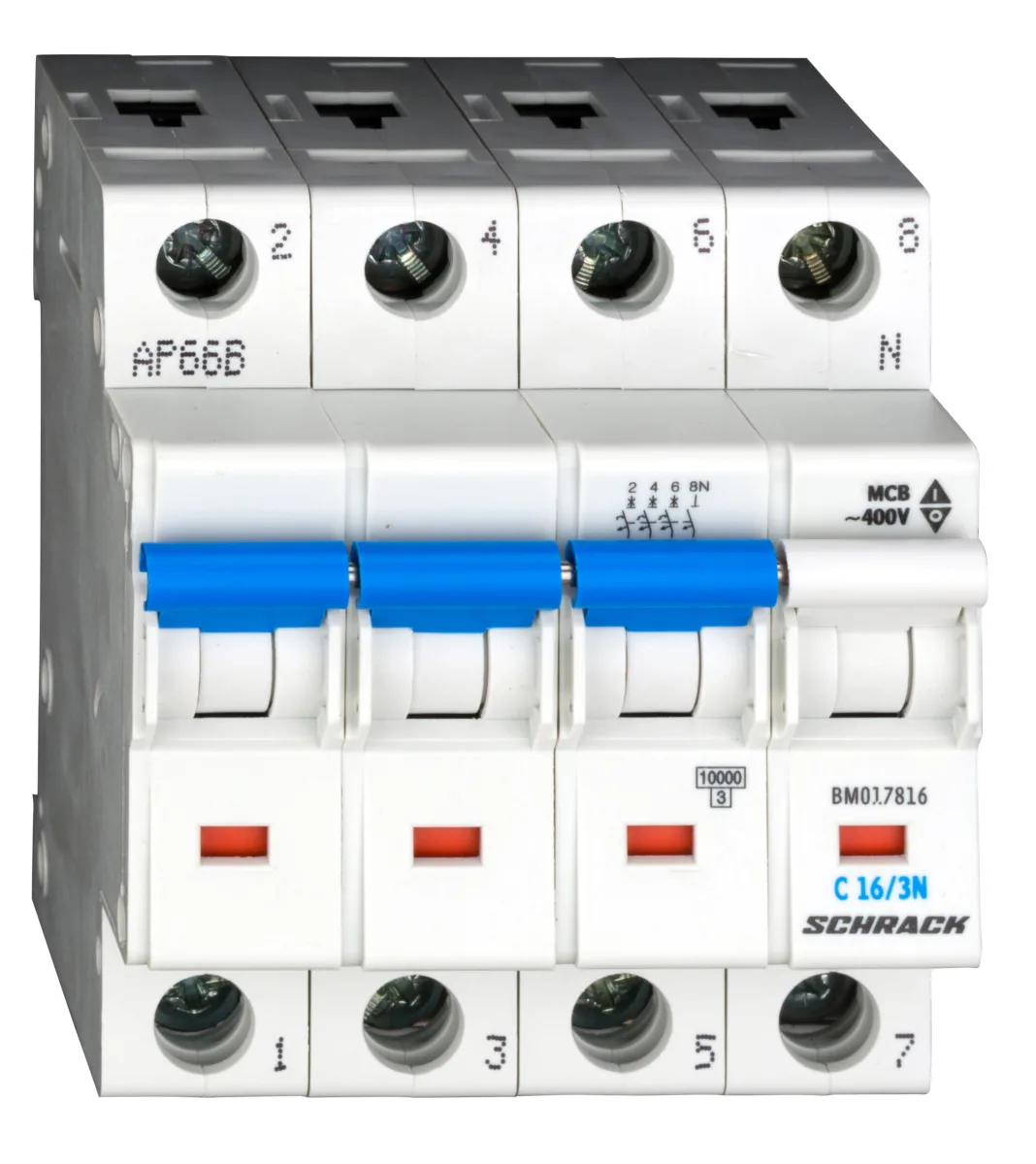

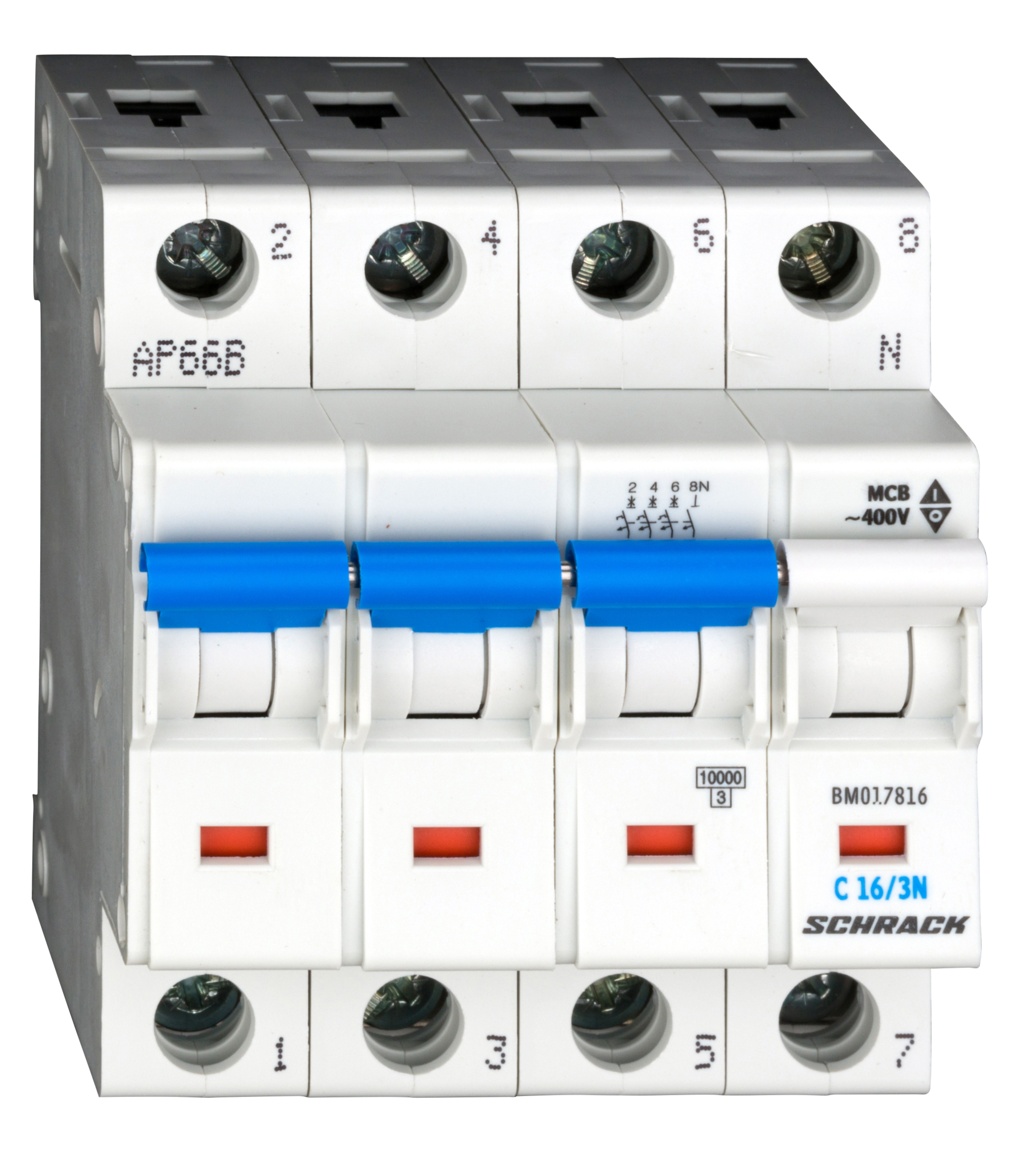

- Фото 1: Автоматты ажыратқыш BM C16/3+N, 10kA (JPG, 2.2 MB)
- Фото 2: Автоматты ажыратқыш BM C16/3+N, 10kA (JPG, 2.1 MB)
- Фото 3: Автоматты ажыратқыш BM C16/3+N, 10kA (JPG, 643 KB)

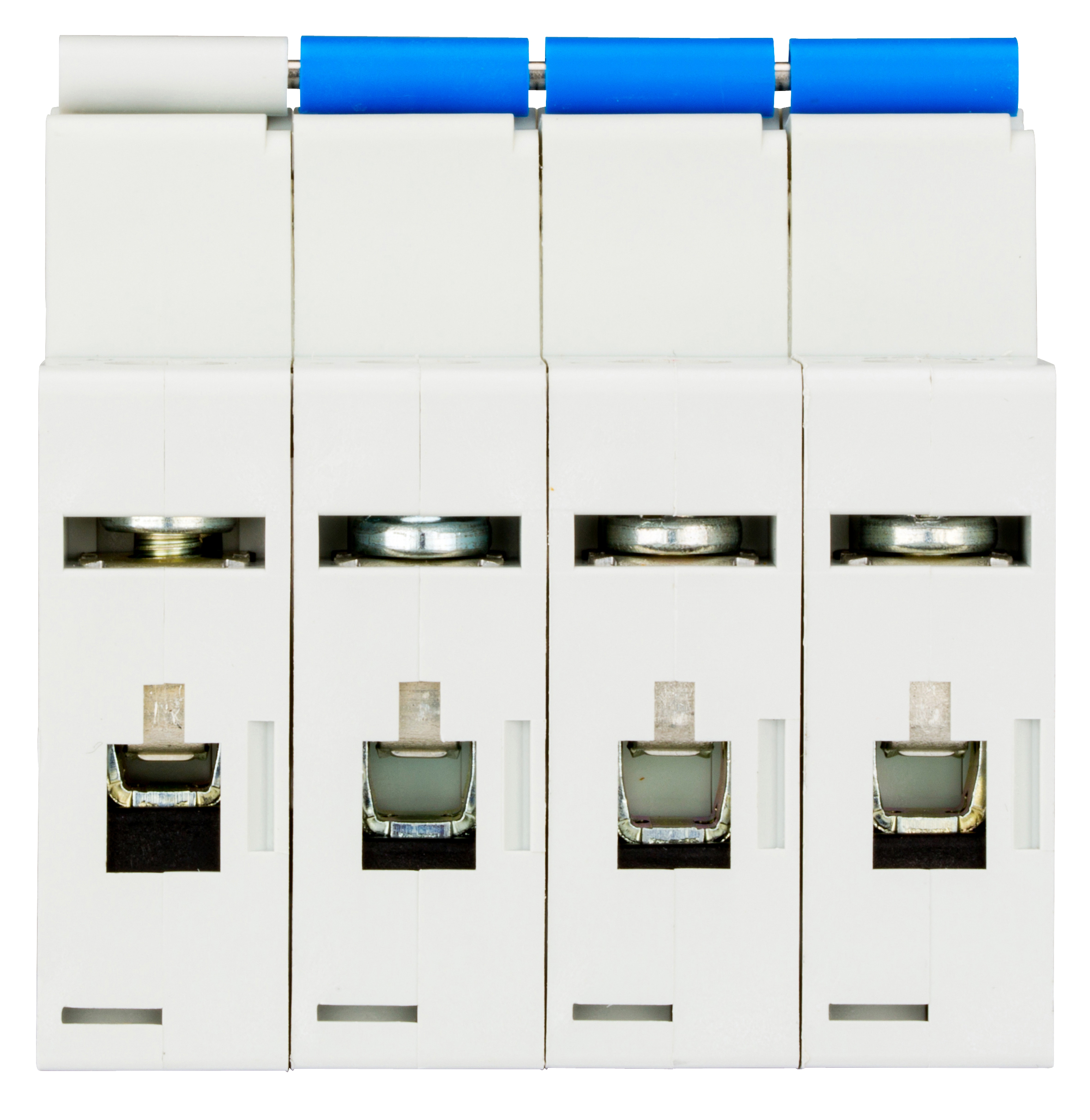

- Фото 4: Автоматты ажыратқыш BM C16/3+N, 10kA (JPG, 1.8 MB)
- Фото 5: Автоматты ажыратқыш BM C16/3+N, 10kA (JPG, 718 KB)

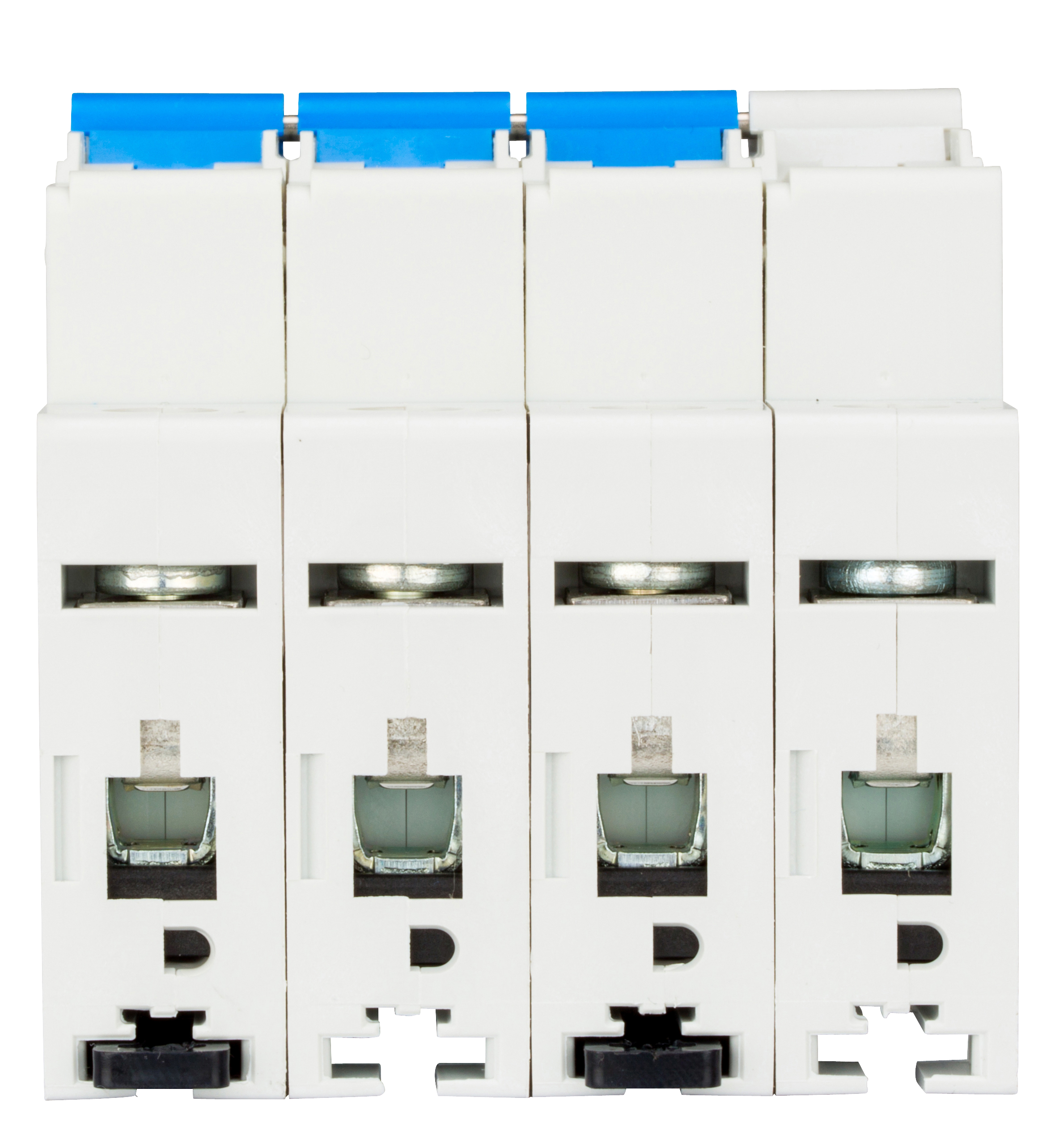

- Фото 6: Автоматты ажыратқыш BM C16/3+N, 10kA (JPG, 1.7 MB)
- Фото 7: Автоматты ажыратқыш BM C16/3+N, 10kA (JPG, 925 KB)
