Автомат защиты двигателя 6-10A/3 BE2 PB

Автомат защиты двигателя предназначен для защиты трёхфазных асинхронных двигателей от перегрузок и коротких замыканий. Устройство обеспечивает надёжное отключение при превышении установленного тока и срабатывает при возникновении короткого замыкания.

Основные характеристики:

• Диапазон регулируемого тока: 6-10A
• Номинальное напряжение изоляции: 690V
• Номинальное импульсное выдерживаемое напряжение: 8000V
• Номинальная частота: 50/60Hz
• Количество полюсов: 3
• Тип расцепителя перегрузки: Тепловой
• Ток срабатывания расцепителя короткого замыкания: 138A
• Ток отключения при AC-3: 10A

Контакты и коммутация:

• Главные контакты: 3 замыкающих контакта
• Дополнительные вспомогательные контакты: 1 замыкающий + 1 размыкающий контакт
• Механическая износостойкость главного контакта: 100 000 операций
• Механическая износостойкость вспомогательного контакта: 100 000 операций
• Максимальная частота коммутации при AC-3: 30 операций/час

Условия эксплуатации:

• Диапазон температур: -5°C до +40°C
• Относительная влажность: 50%
• Максимальная высота над уровнем моря: 2000м
• Степень загрязнения: 3
• Степень защиты: IP20
• Защита от поражения электрическим током: Защита от касания пальцем

Монтаж и подключение:

• Вид подключения: Резьбовая клемма
• Тип монтажа: U-образная шина
• Сечение кабелей: до 8,8mm²
• Момент затяжки главного кабеля: 1,7Nm
• Момент затяжки кабелей цепи управления: 1,2Nm
• Допустимое отклонение при монтаже (вертикаль): 5°
• Допустимое отклонение при монтаже (горизонталь): 5°

Физические параметры:

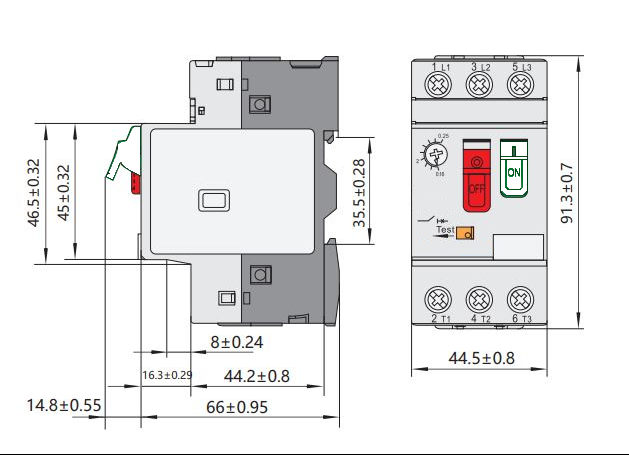

• Размеры: 44,5 × 80,8 × 91,3 мм
• Вес: 0,29 кг
• Потеря мощности: 6,0 W

Стандарты: IEC EN 60947-2, IEC EN 60947-4-1

Производитель: Schrack
