AMPARO сериясының автоматты ажыратқышы (модульды автомат) электр тізбегін перегрузка және қысқа тұйықтаудан қорғау үшін арналған. Құрылғы біріктірілген модульді орында (1TE) бір полюсты нейтраль қосылуымен (1+N) орындалған.
Негізгі сипаттамалары:
- Номиналды ток: 25 A
- Іске қосу сипаттамасы: C (орташа пусковы токтары бар тізбектер үшін)
- Коммутациялау қабілеті: 6 kA
- Полюстігі: 1+N (бір жұмыс полюсі + нейтраль)
- Форм-фактор: 1 модульді орын (1MW)
- Қуат шығыны: 7 W
- Жұмыс температуралық ауқымы: -25°C қос +70°C
Физикалық параметрлері:
- Өлшемдері (Ұ×E×B): 86 × 18 × 77 мм
- Салмағы: 0,11 кг
- EAN-коды: 9004840014198
Нормативтік база: EN 60898-1:2019, IEC 60898-1
Өндіруші: Schrack
Қол жетімді орау нұсқалары: 1 шт., 12 шт., 144 шт.
| EAN-коды | 9004840014198 |
|---|---|
| Ұзындығы (нетто) | 86,00 мм |
| Ені (нетто) | 18,00 мм |
| Биіктігі (нетто) | 77,00 мм |
| Салмағы (нетто) | 0,11 кг |
| Қуат шығыны | 7,00 W |
| Ең төмен айналасындағы температура | -25°C |
| Ең жоғары айналасындағы температура | 70°C |
| Сипаттамасы | C |
| Полюсі | 1+N |
| Номиналды ток | 25 A |
| Түрі | 1+N 1TE-де |
| Сериясы | AMPARO |
| Коммутациялау қабілеті | 6 kA |
| Орындалуы | MCB 1+N on 1MW |
| Норма | EN 60898-1:2019, IEC 60898-1 |
| Өндіруші | Schrack |
| Орау | 1 шт., 12 шт., 144 шт. |

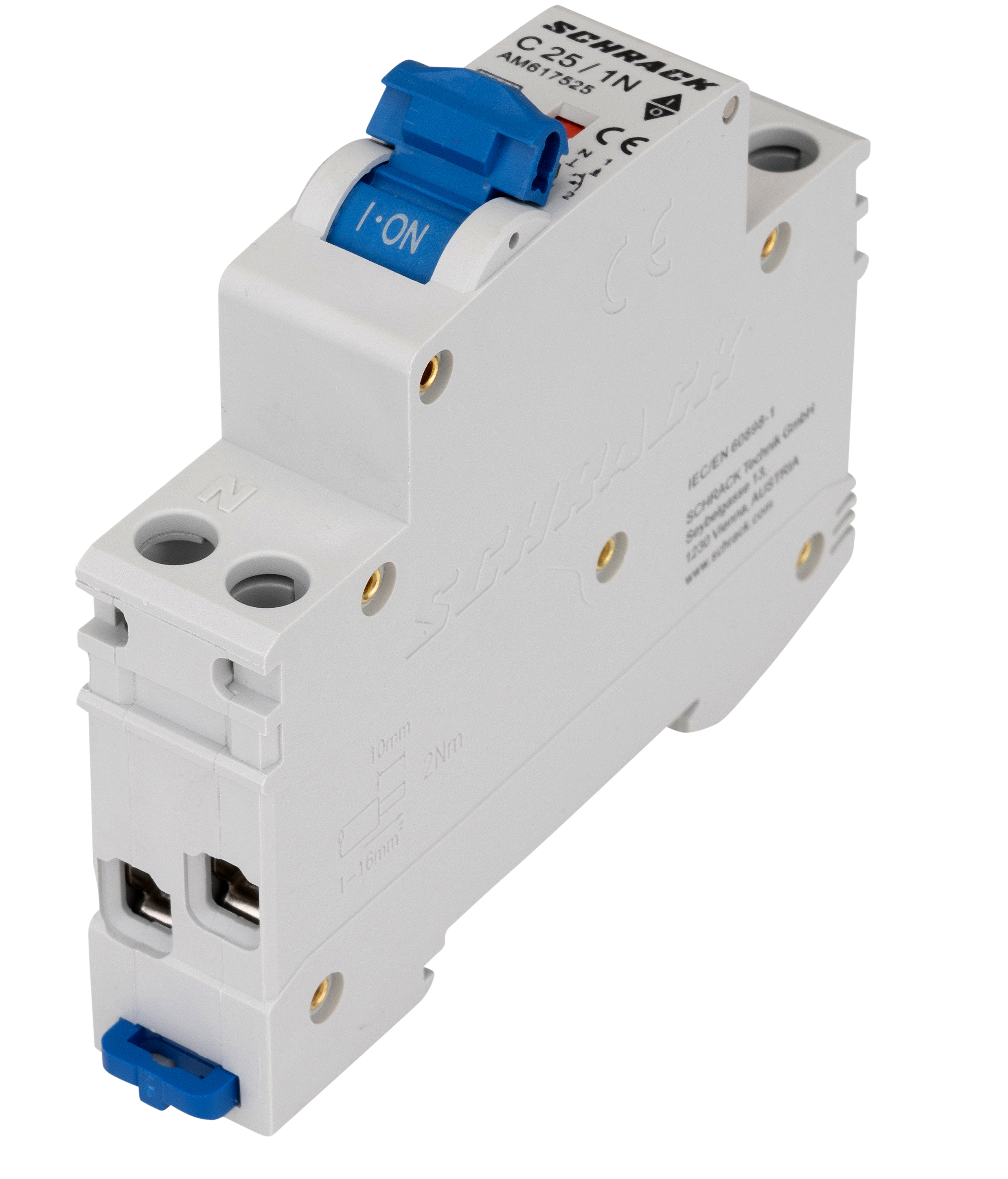

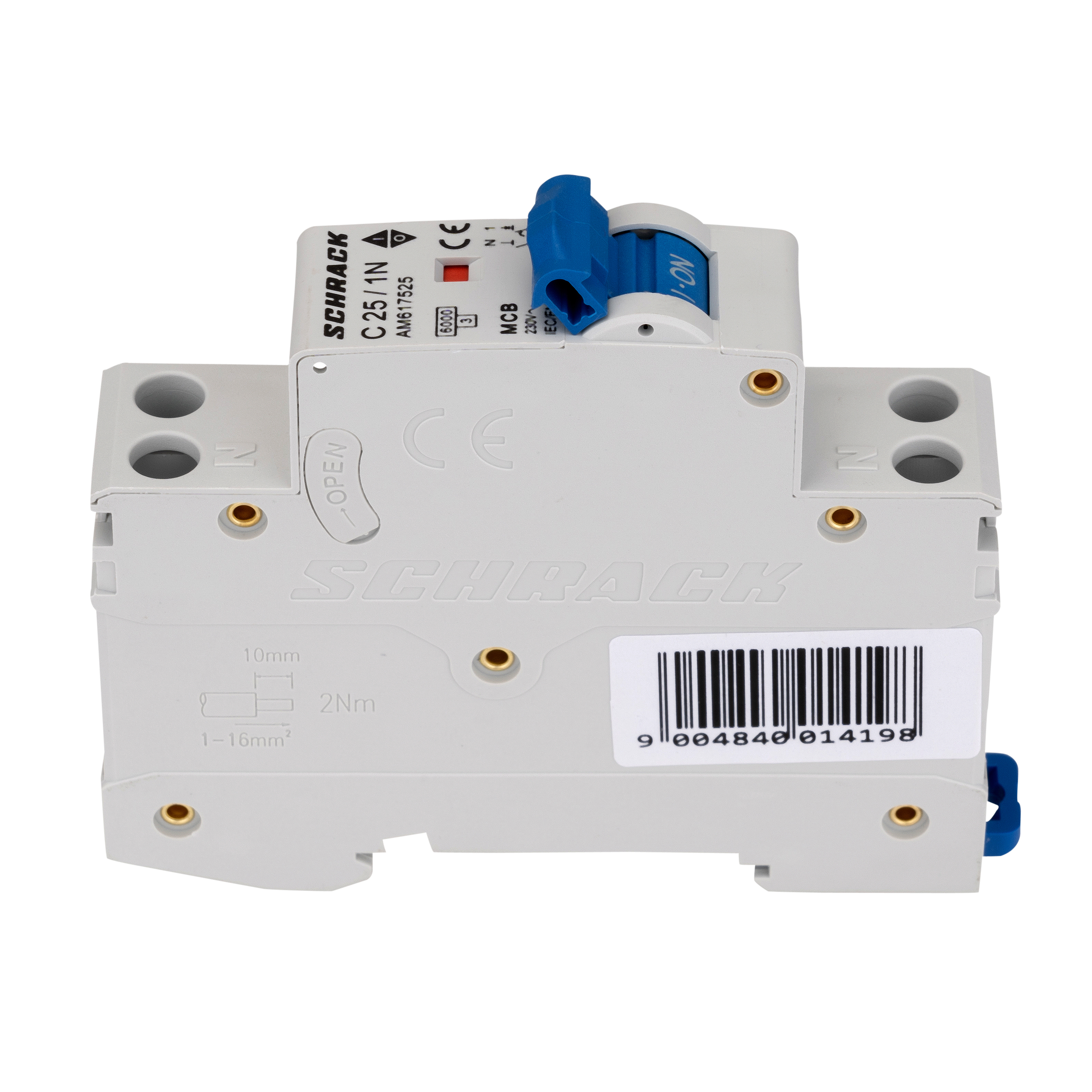

- Фото 1: Автоматты ажыратқыш C25А/1+N, 6кА, 1M (JPG, 1.0 MB)

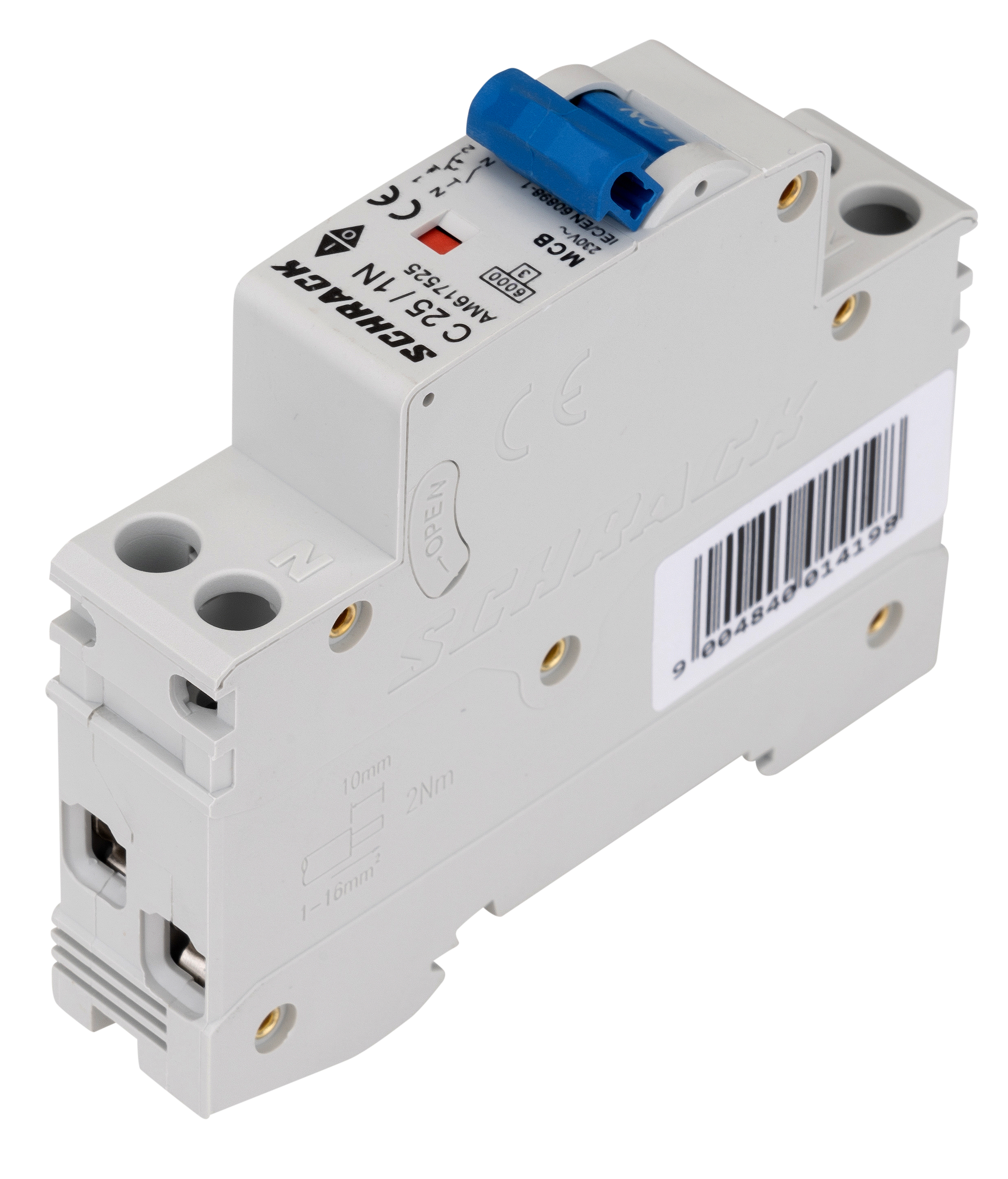

- Фото 2: Автоматты ажыратқыш C25А/1+N, 6кА, 1M (JPG, 1.8 MB)

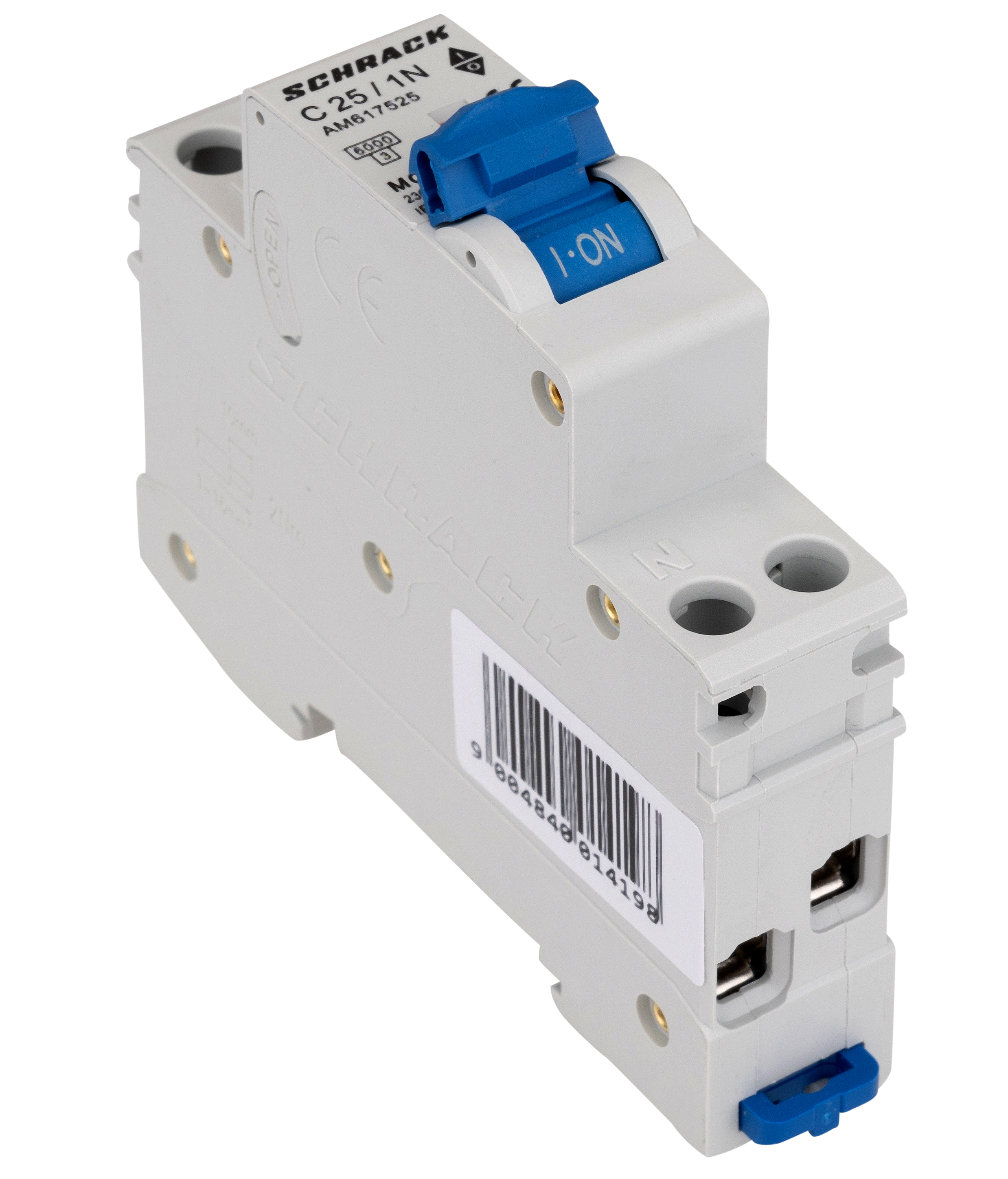

- Фото 3: Автоматты ажыратқыш C25А/1+N, 6кА, 1M (JPG, 2.9 MB)

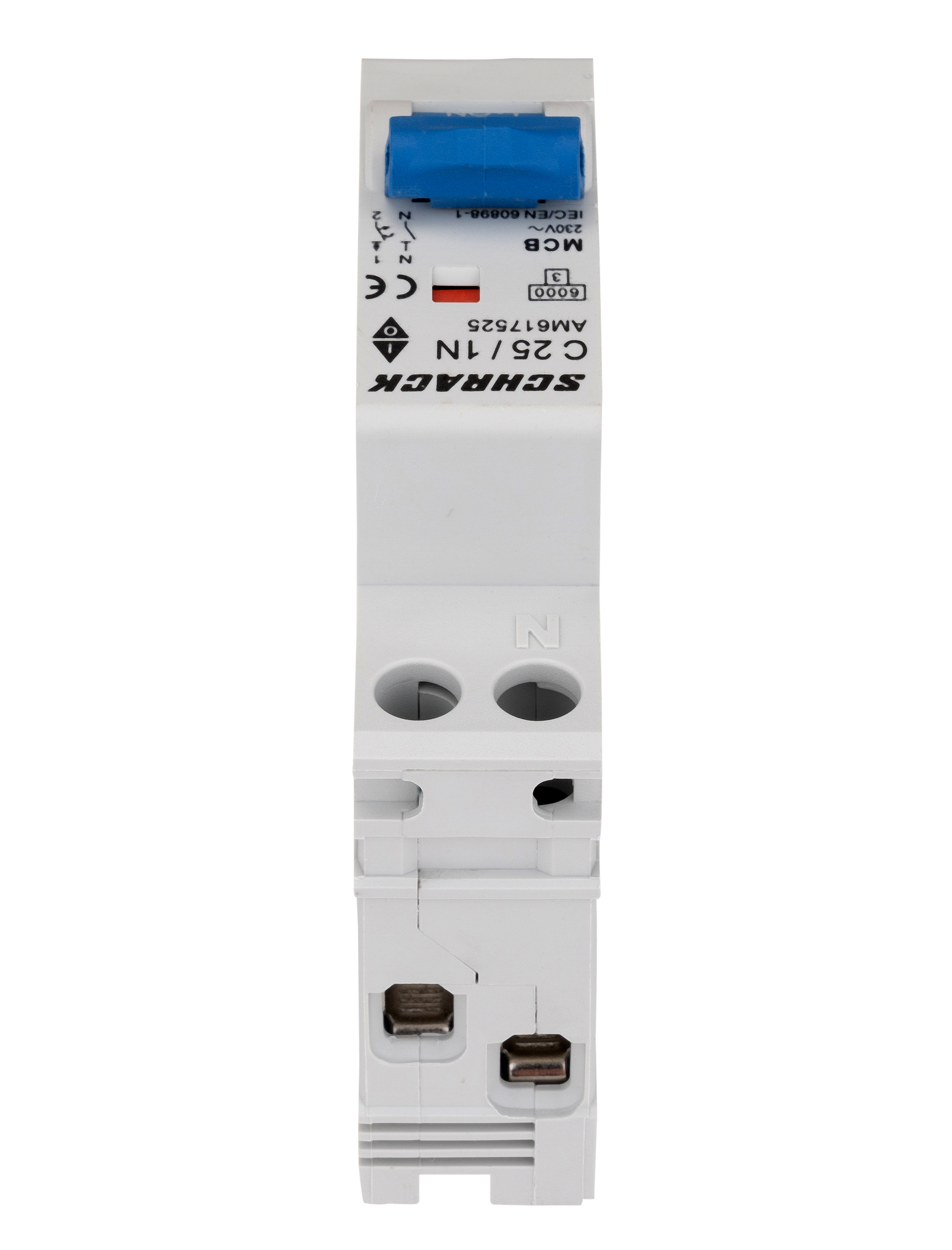

- Фото 4: Автоматты ажыратқыш C25А/1+N, 6кА, 1M (JPG, 4.1 MB)

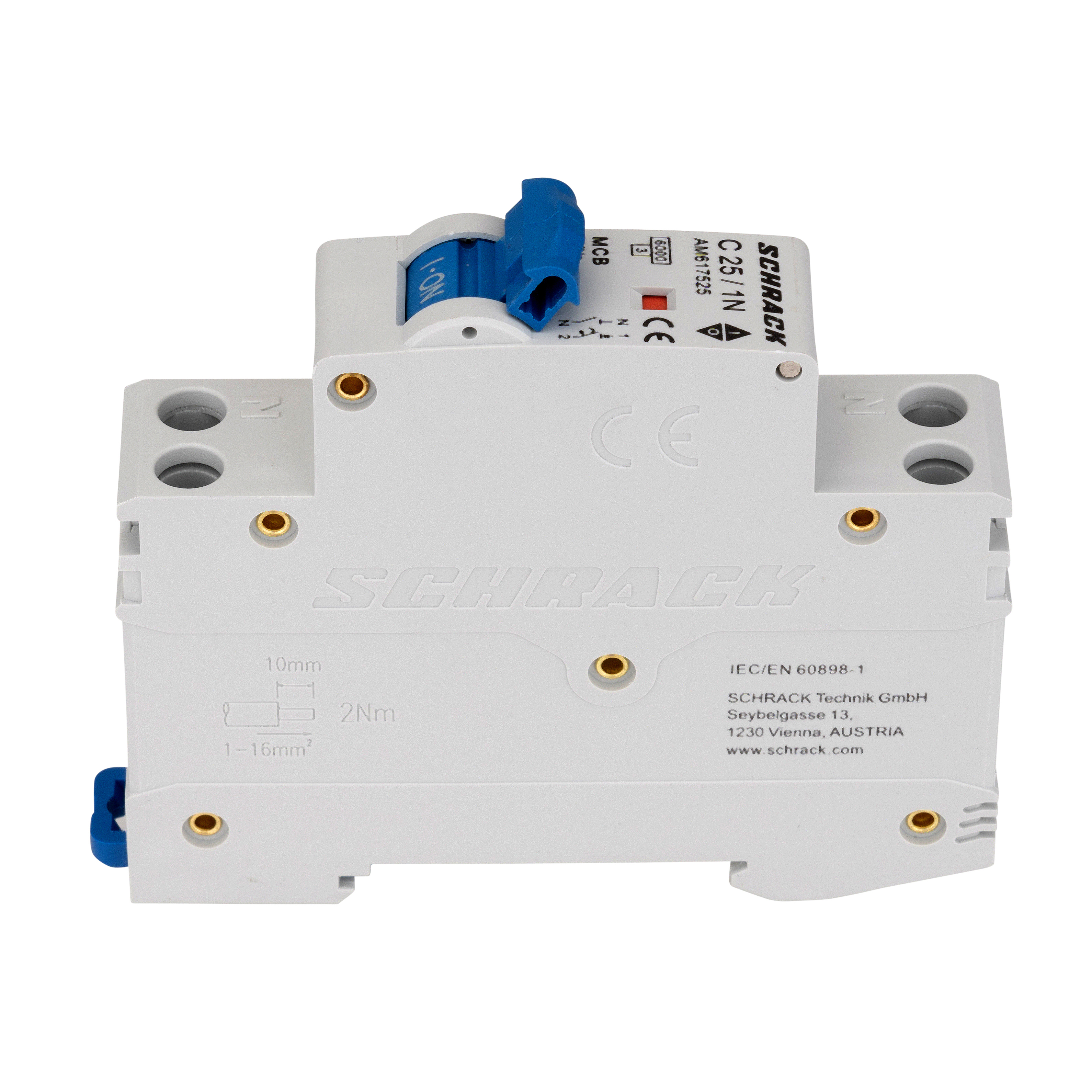

- Фото 5: Автоматты ажыратқыш C25А/1+N, 6кА, 1M (JPG, 3.1 MB)

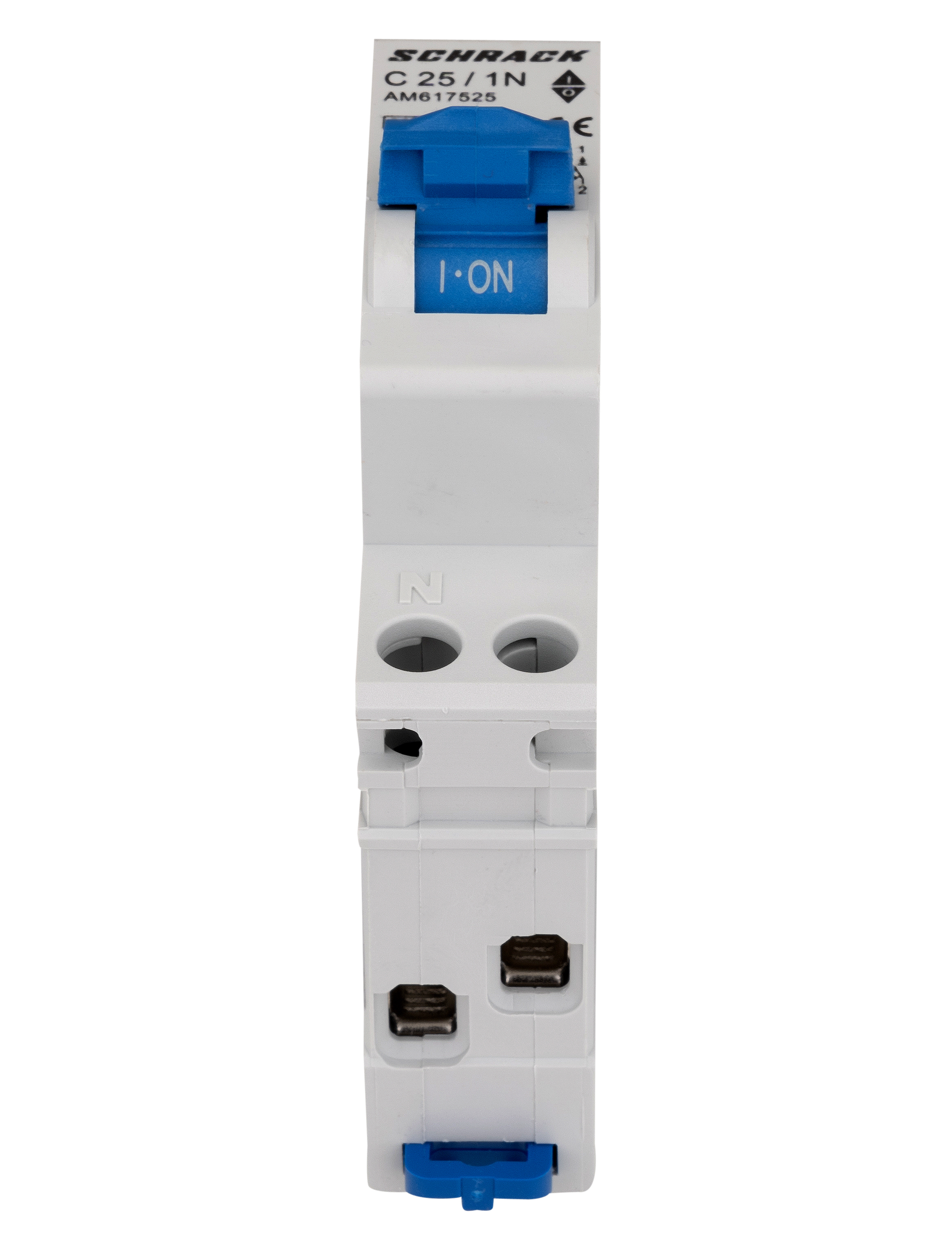

- Фото 6: Автоматты ажыратқыш C25А/1+N, 6кА, 1M (JPG, 1.7 MB)

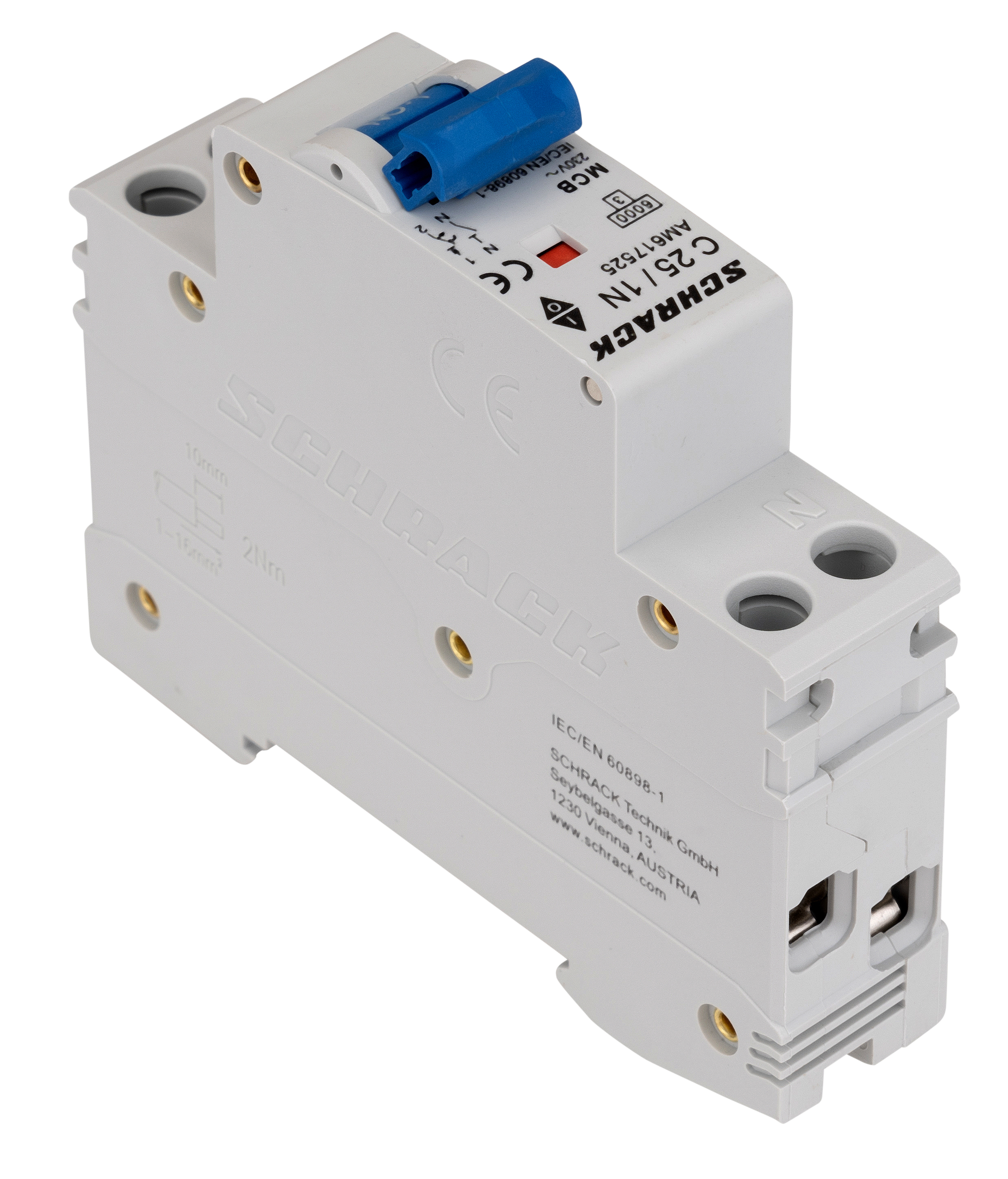

- Фото 7: Автоматты ажыратқыш C25А/1+N, 6кА, 1M (JPG, 3.4 MB)

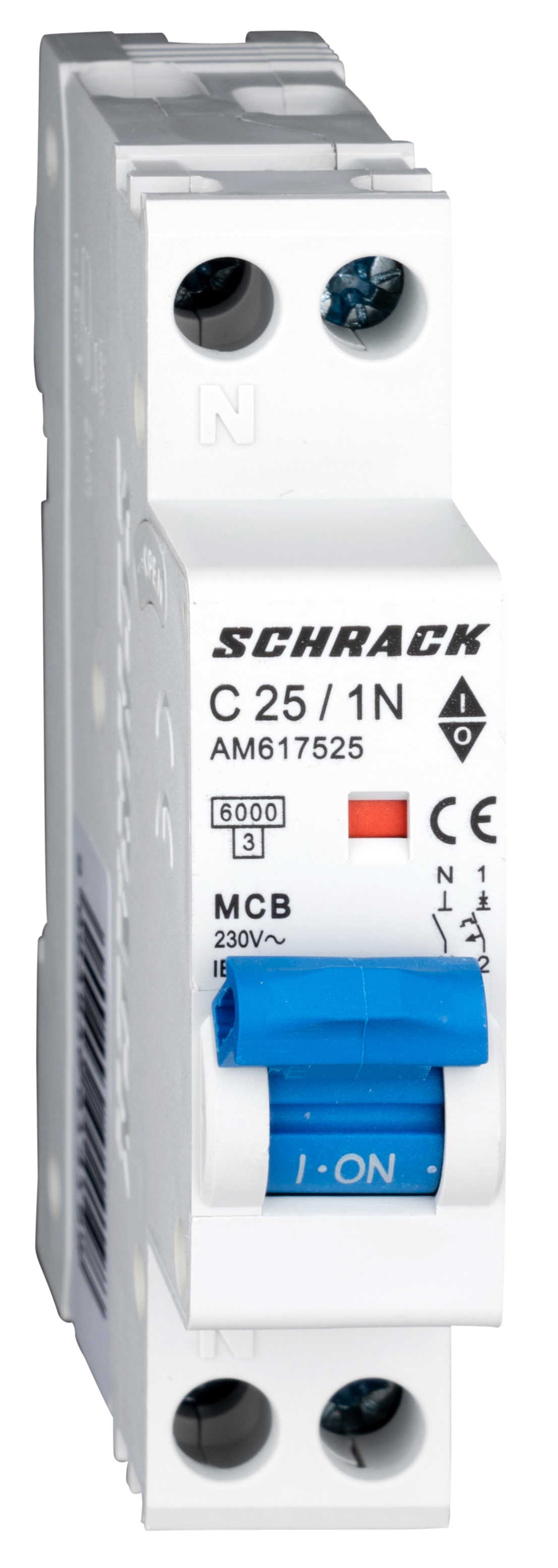

- Фото 8: Автоматты ажыратқыш C25А/1+N, 6кА, 1M (JPG, 3.7 MB)
- Фото 9: Автоматты ажыратқыш C25А/1+N, 6кА, 1M (JPG, 2.8 MB)
