AMPARO сериясының автоматты ажыратқышы электр тіндерінің перегруздан және қысқа тұйықталудан қорғау үшін ұйымдастырылған. Бір полюсты ажыратқыш нейтральмен (1+N) бір модульде (1TE) орналасқан болып, сенімді коммутация және ықшам орындалуы арқылы ерекшеленеді.
Негізгі параметрлер:
- Номиналды ток: 40 А
- Ажырату сипаттамасы: B (токтар диапазонында ажырау 3–5 In)
- Коммутациялық қабілет: 6 кА
- Конструкция: 1+N (1 фаза + нейтраль) 1 модульді орында
- Қуат шығыны: 7,0 Вт
Пайдалану шарттары:
- Жұмыс температурасының диапазоны: –25 дан +70°C дейін
- Материалдар: EN 60898-1:2019 және IEC 60898-1 стандартына сәйкес
Физикалық өлшемдер:
- Ұзындығы: 86 мм
- Ені: 18 мм
- Биіктігі: 77 мм
- Таза салмағы: 0,11 кг
Орау: 1, 12 және 144 бөлік санында қолжетімді. EAN коды: 9004840852134
| EAN коды | 9004840852134 |
|---|---|
| Ұзындығы нетто | 86,00 мм |
| Ені нетто | 18,00 мм |
| Биіктігі нетто | 77,00 мм |
| Таза салмағы | 0,11 кг |
| Қуат шығыны | 7,00 Вт |
| Ең төмен аймақ температурасы | –25°C |
| Ең жоғары аймақ температурасы | 70°C |
| Сипаттамасы | B |
| Полюсі | 1+N |
| Номиналды ток | 40 А |
| Түрі | 1+N 1TE үстінде |
| Сериясы | AMPARO |
| Коммутациялық қабілет | 6 кА |
| Орындалуы | MCB 1+N on 1MW |
| Норма | EN 60898-1:2019, IEC 60898-1 |
| Өндіруші | Schrack |
| Орау | 1 шт., 12 шт., 144 шт. |

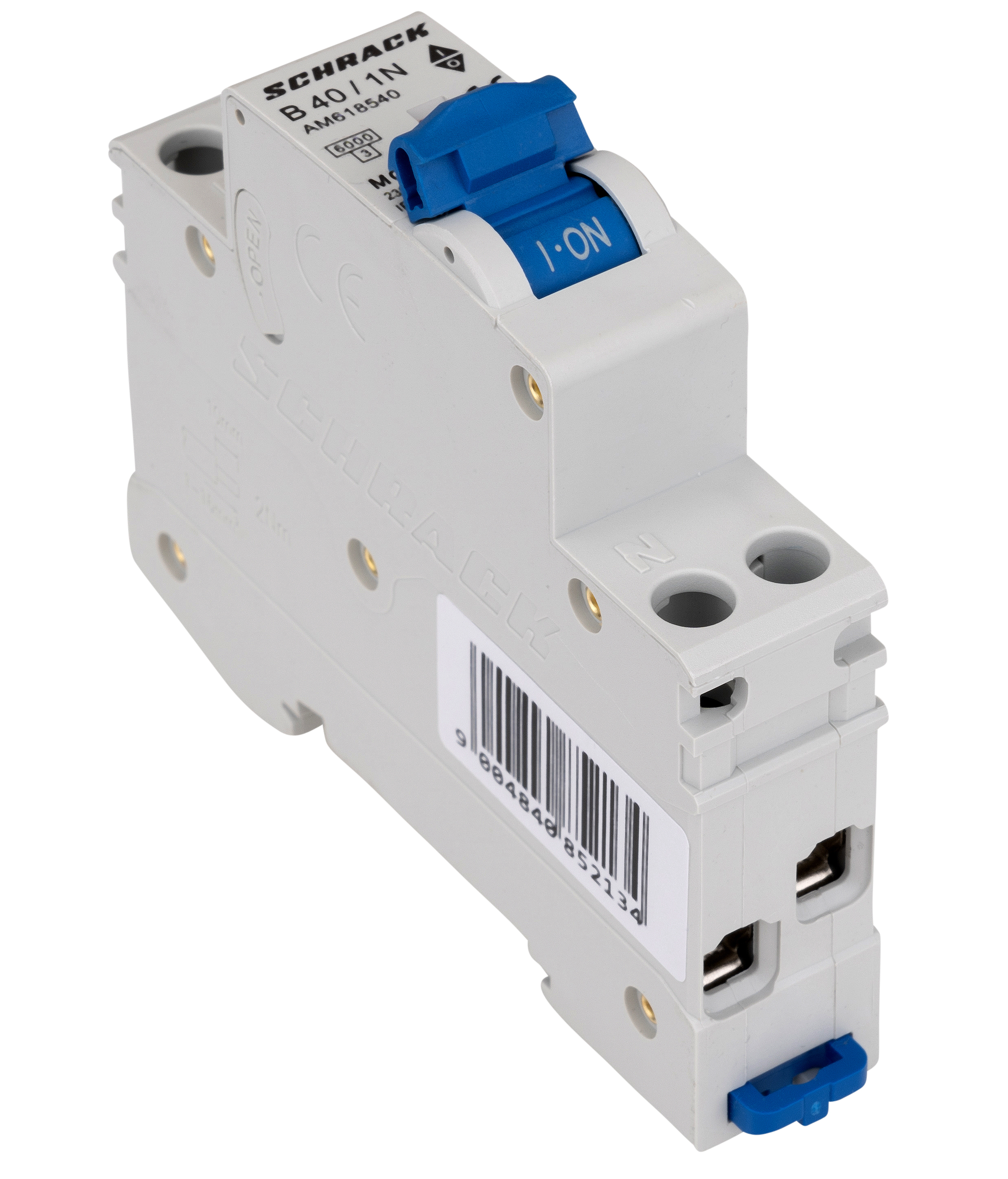

- Фото 1: Автоматты ажыратқыш B40А/1+N, 6кА, 1M (JPG, 1.0 MB)

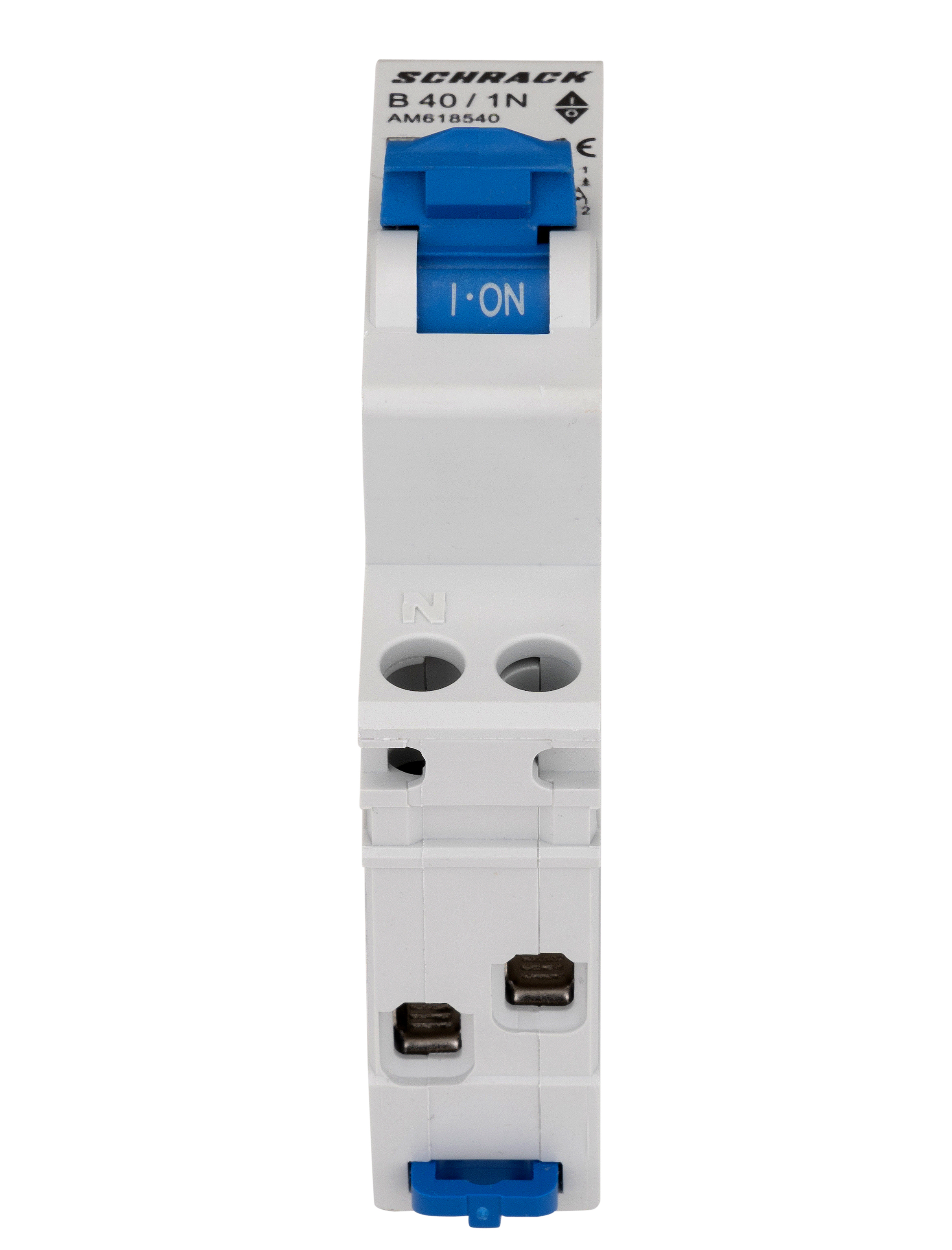

- Фото 2: Автоматты ажыратқыш B40А/1+N, 6кА, 1M (JPG, 1.8 MB)

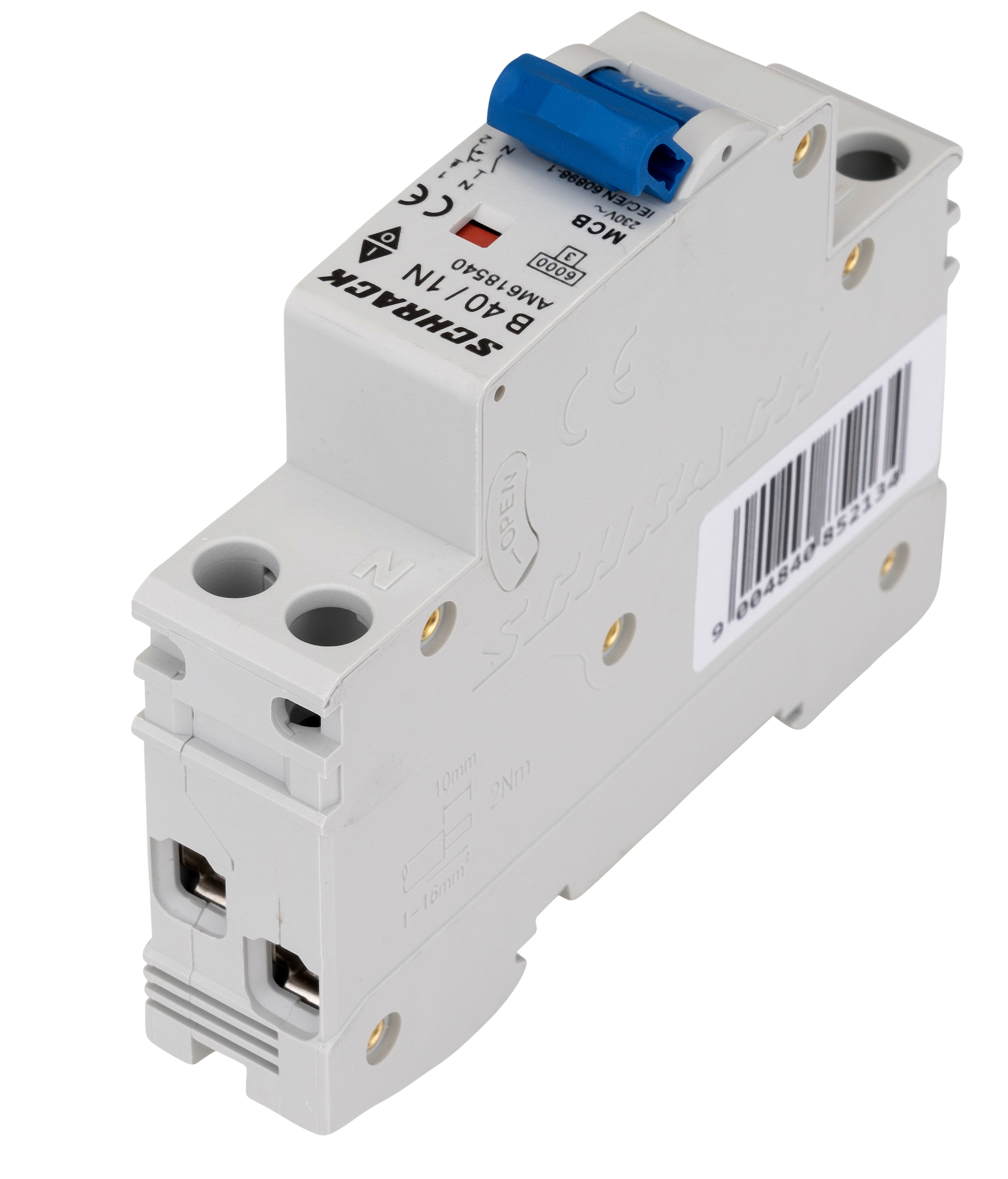

- Фото 3: Автоматты ажыратқыш B40А/1+N, 6кА, 1M (JPG, 2.9 MB)

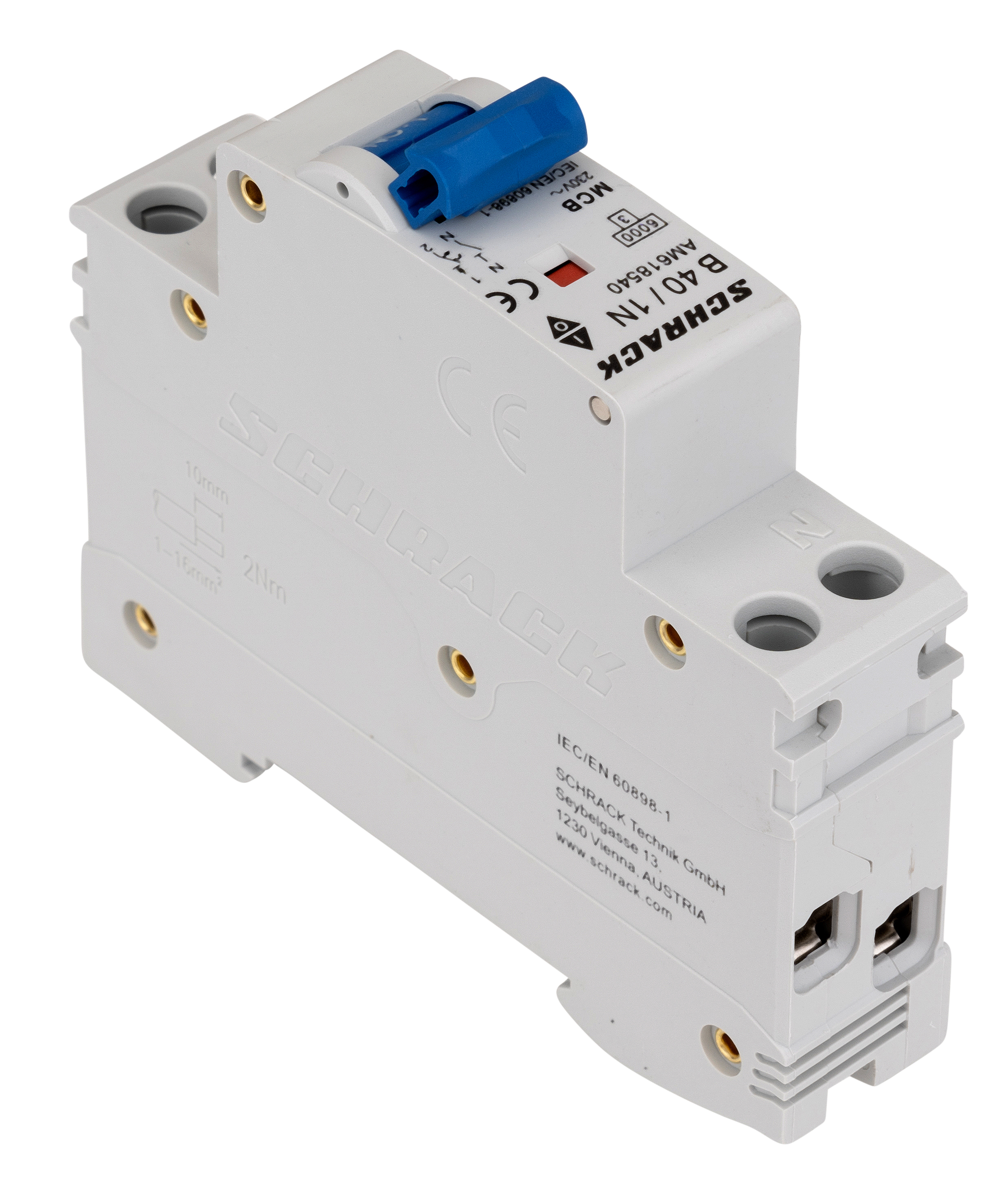

- Фото 4: Автоматты ажыратқыш B40А/1+N, 6кА, 1M (JPG, 4.1 MB)

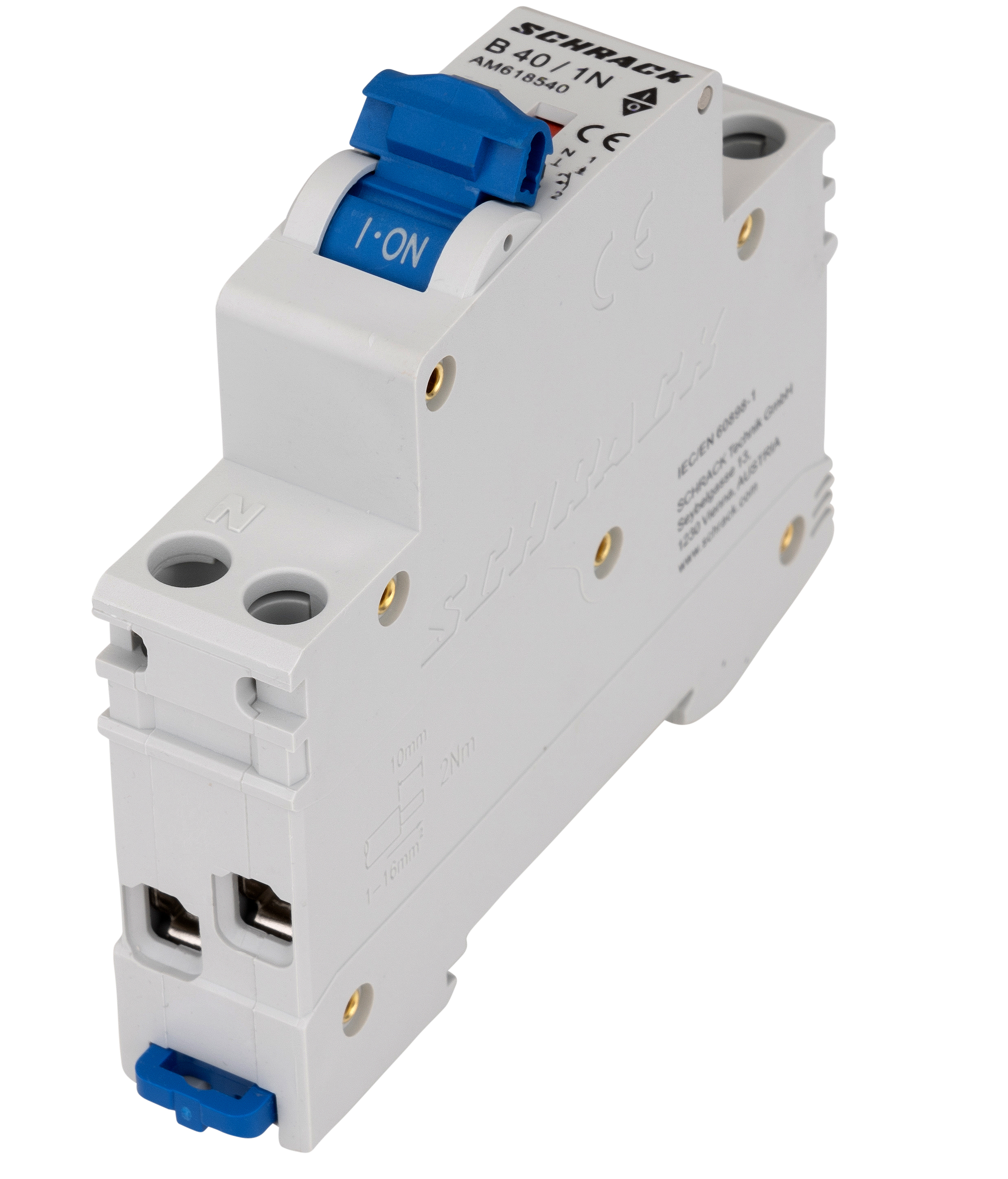

- Фото 5: Автоматты ажыратқыш B40А/1+N, 6кА, 1M (JPG, 3.1 MB)

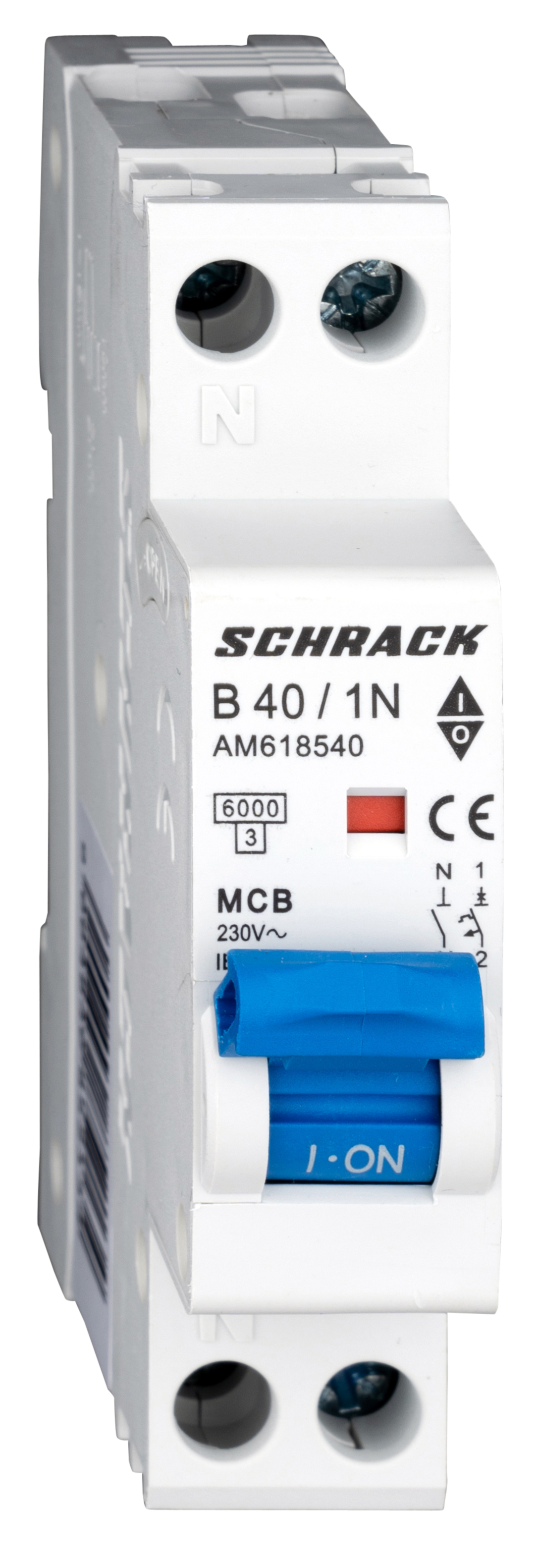

- Фото 6: Автоматты ажыратқыш B40А/1+N, 6кА, 1M (JPG, 1.7 MB)

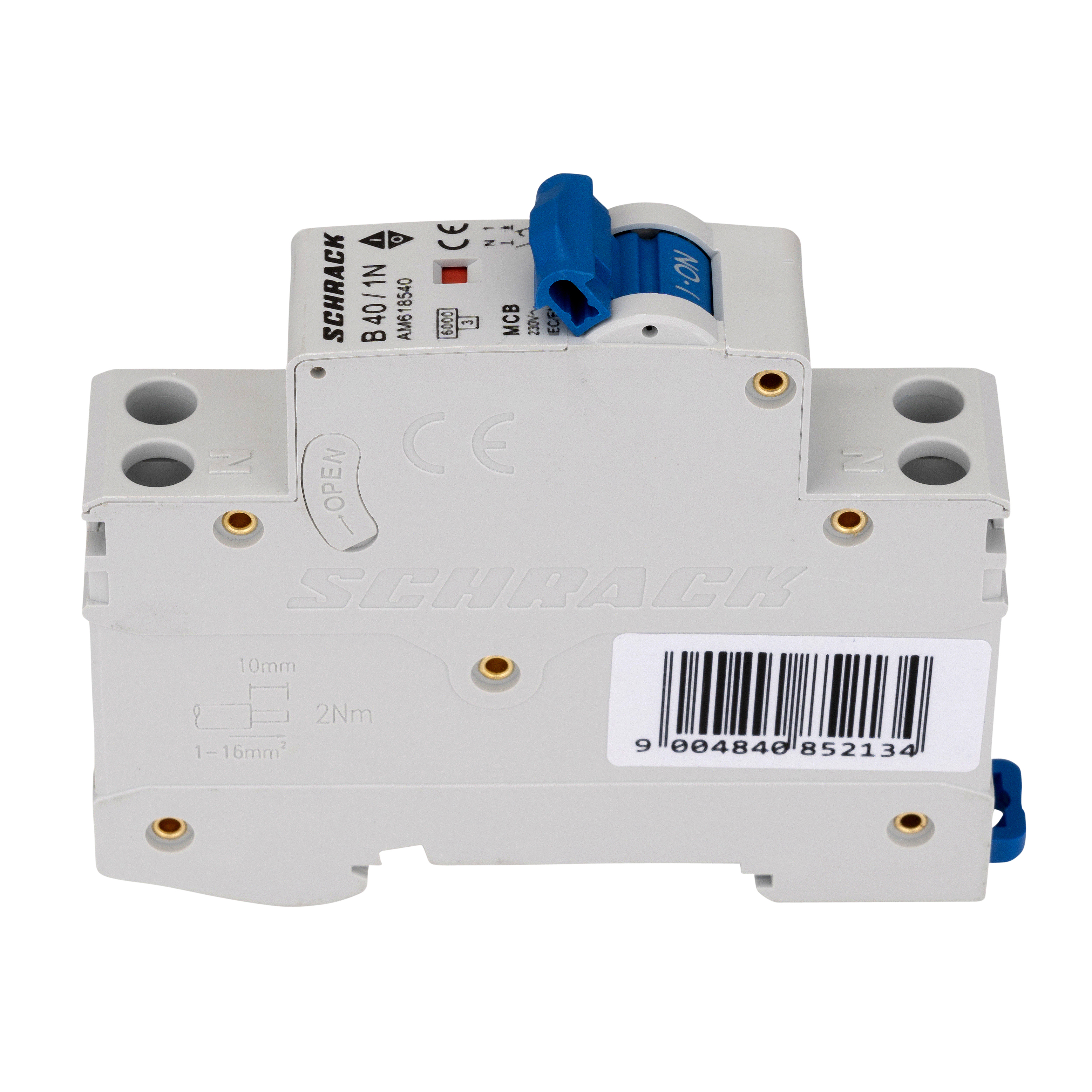

- Фото 7: Автоматты ажыратқыш B40А/1+N, 6кА, 1M (JPG, 3.2 MB)

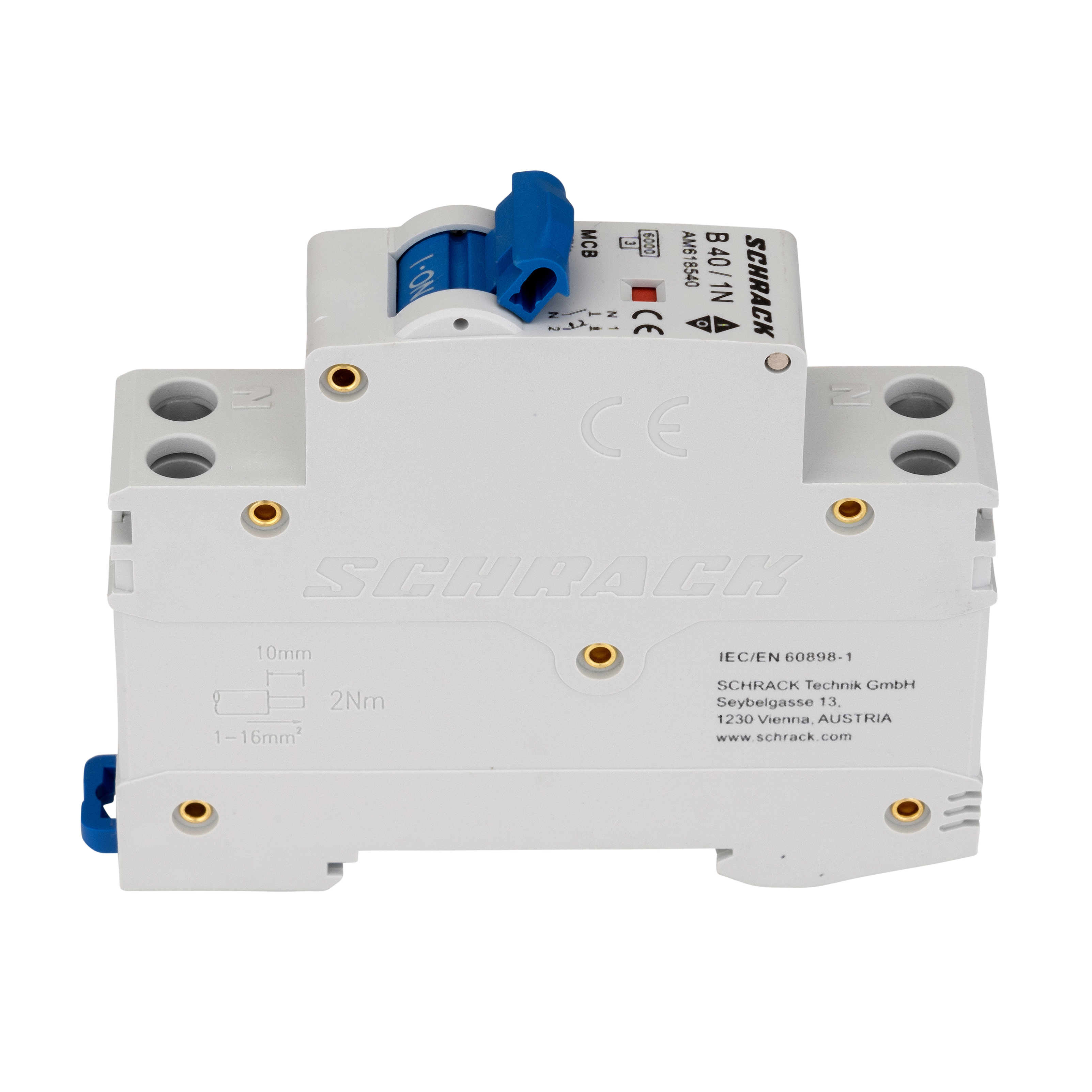

- Фото 8: Автоматты ажыратқыш B40А/1+N, 6кА, 1M (JPG, 3.8 MB)
- Фото 9: Автоматты ажыратқыш B40А/1+N, 6кА, 1M (JPG, 2.9 MB)
