Электрлік тұйқаларды перегрузкалармен және қысқа тұйқау ағымдарынан қорғау үшін арналған модульді типтегі автоматты өшіргіш. Бір фазалы айнымалы ток желілеріне бейтарап ажыратқышпен арналған.
Негізгі сипаттамалары:
- Номиналды ток: 6 А
- Полюстілігі: 1+N (1 фаза + бейтарап)
- Сөндіру сипаттамасы: B (қысқа тұйқау ағымы диапазоны 3-тен 5 In дейін)
- Коммутациялық қабілеті: 6 кА
- Кернеу: AC (айнымалы ток)
- Қуат сәндігі: 2,30 Вт
- Жұмыс температура диапазоны: -35°C-тен +70°C дейін
Конструкция және орындалуы:
Өшіргіш модульді түрде орындалған, DIN-рельске орнатылады. AM6 түрі, Schrack өндірушісінің AMPARO сериясы. EN 60898-1:2019 және IEC 60898-1 стандарттарына сәйкес.
Физикалық параметрлері:
- Ұзындығы: 86 мм
- Ені: 36 мм
- Биіктігі: 77 мм
- Салмағы: 0,19 кг
- EAN-коды: 9004840011173
Орналасу нұсқалары: бірлік бойынша, 6 және 90 дана сәйкесінде паттар.
| EAN-коды | 9004840011173 |
|---|---|
| Ұзындығы нетто | 86,00 мм |
| Ені нетто | 36,00 мм |
| Биіктігі нетто | 77,00 мм |
| Салмағы нетто | 0,19 кг |
| Қуат сәндігі | 2,30 Вт |
| Ең төмен айналасындағы температура | -35°C |
| Максимум айналасындағы температура | 70°C |
| Сипаттамасы | B |
| Полюс | 1+N |
| Номиналды ток | 6 A |
| Түрі | AM6 |
| Сериясы | AMPARO |
| Коммутациялық қабілеті | 6 кА |
| Орындалуы | AC-MCB |
| Норма | EN 60898-1:2019, IEC 60898-1 |
| Өндірушісі | Schrack |
| Орналасу | 1 дана, 6 дана, 90 дана |

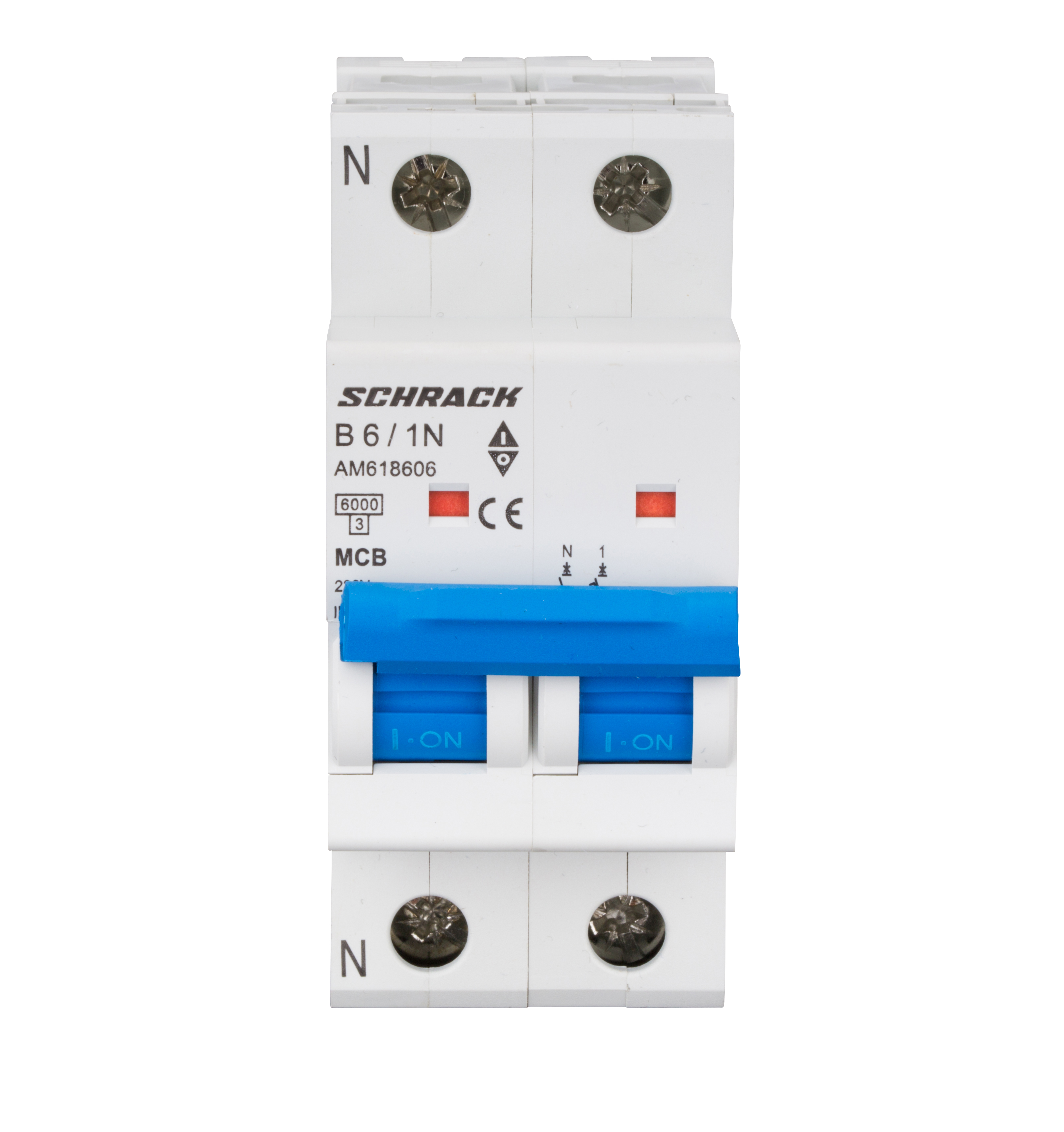

- Фото 1: Автоматты өшіргіш B6А/1+N, 6кА (JPG, 1.4 MB)

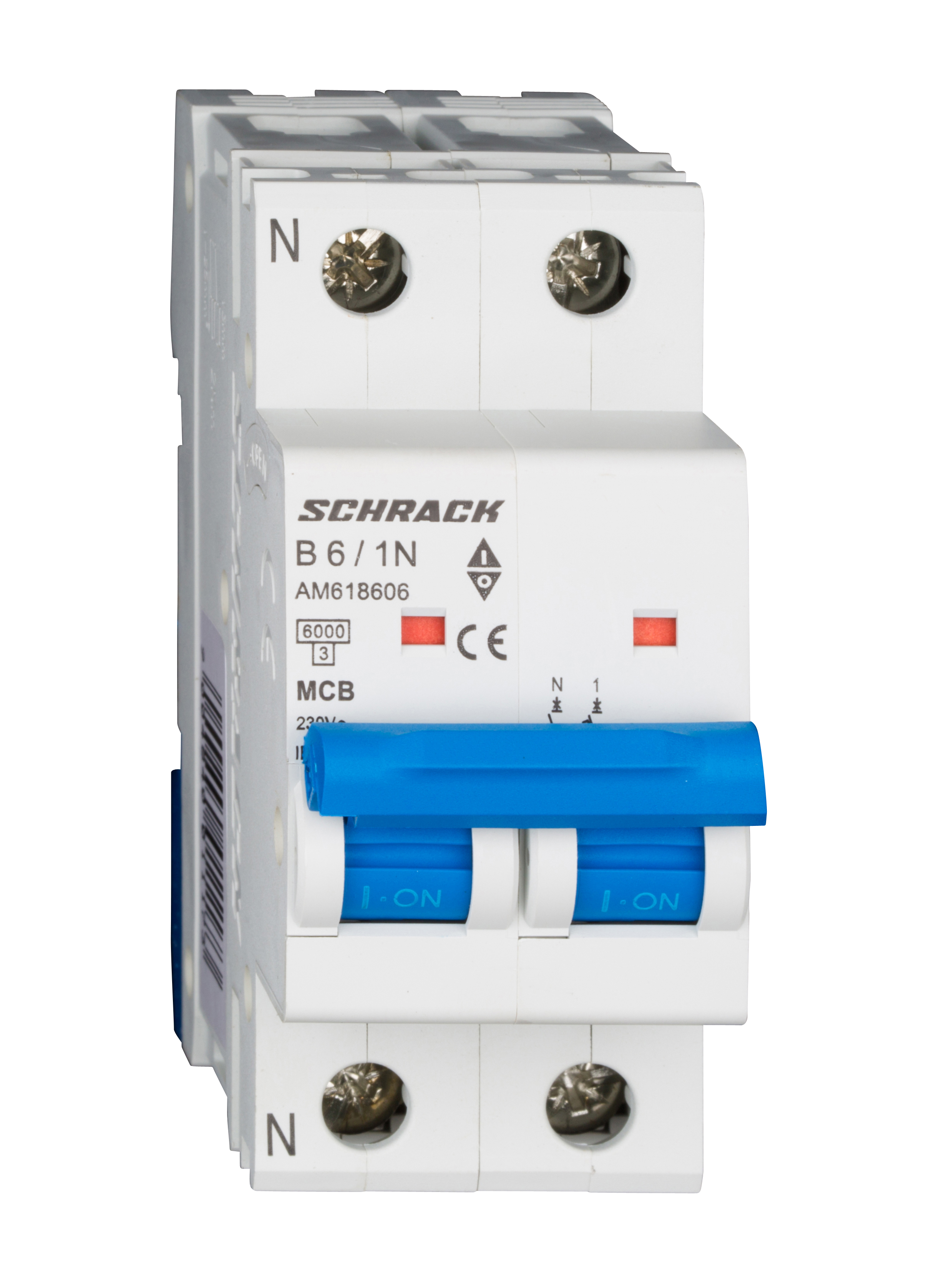

- Фото 2: Автоматты өшіргіш B6А/1+N, 6кА (JPG, 1.3 MB)

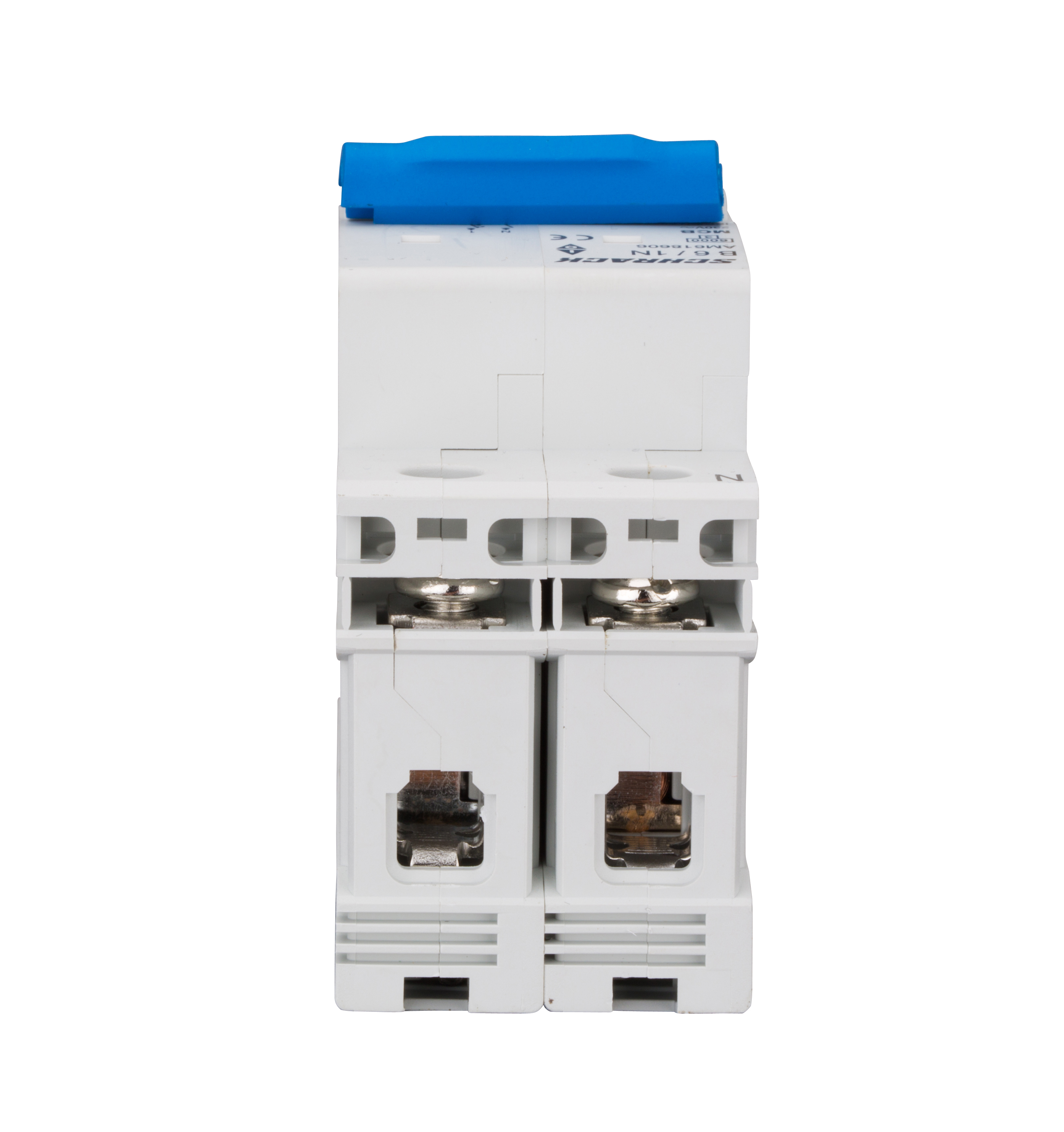

- Фото 3: Автоматты өшіргіш B6А/1+N, 6кА (JPG, 2.2 MB)

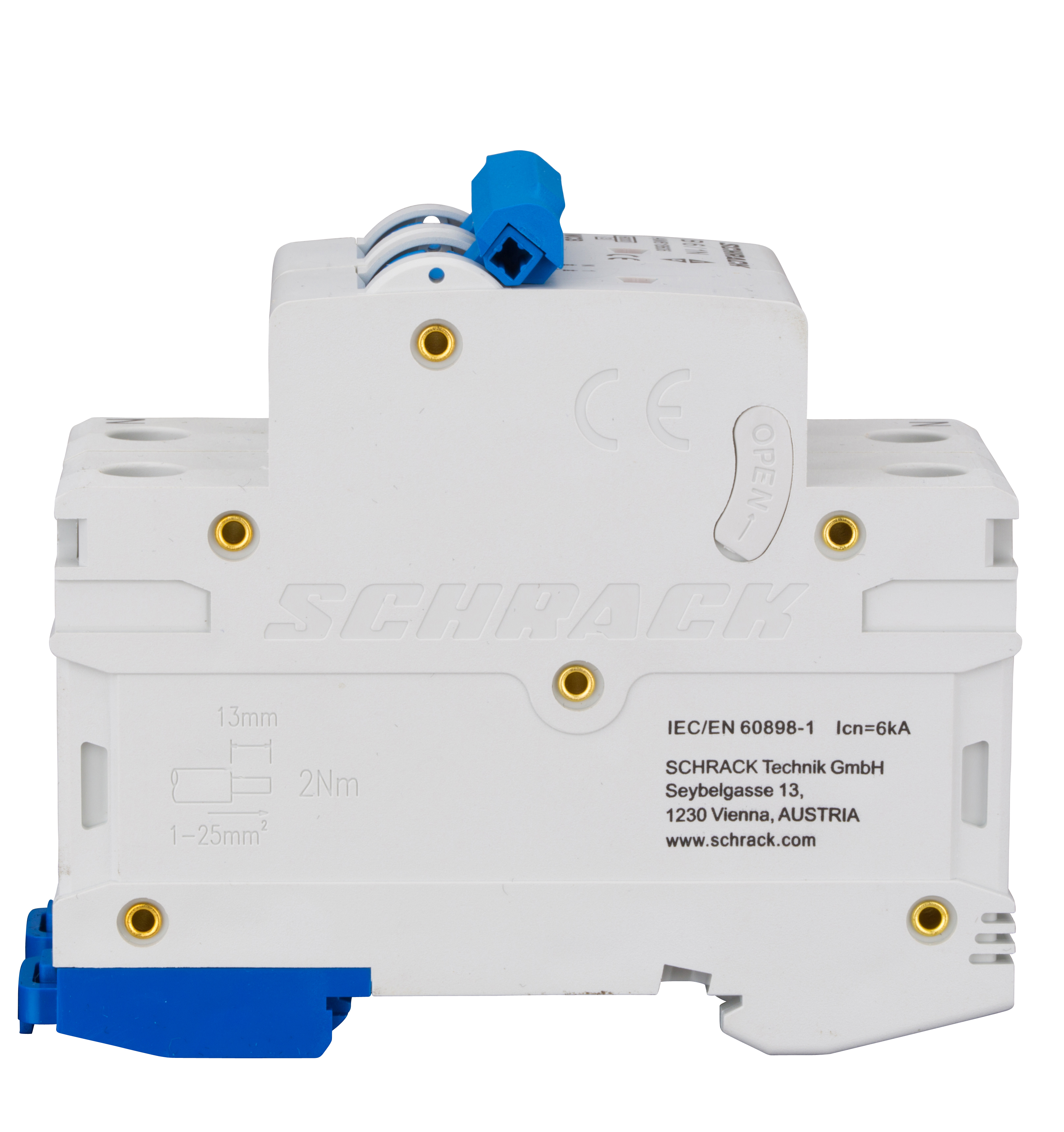

- Фото 4: Автоматты өшіргіш B6А/1+N, 6кА (JPG, 1.2 MB)

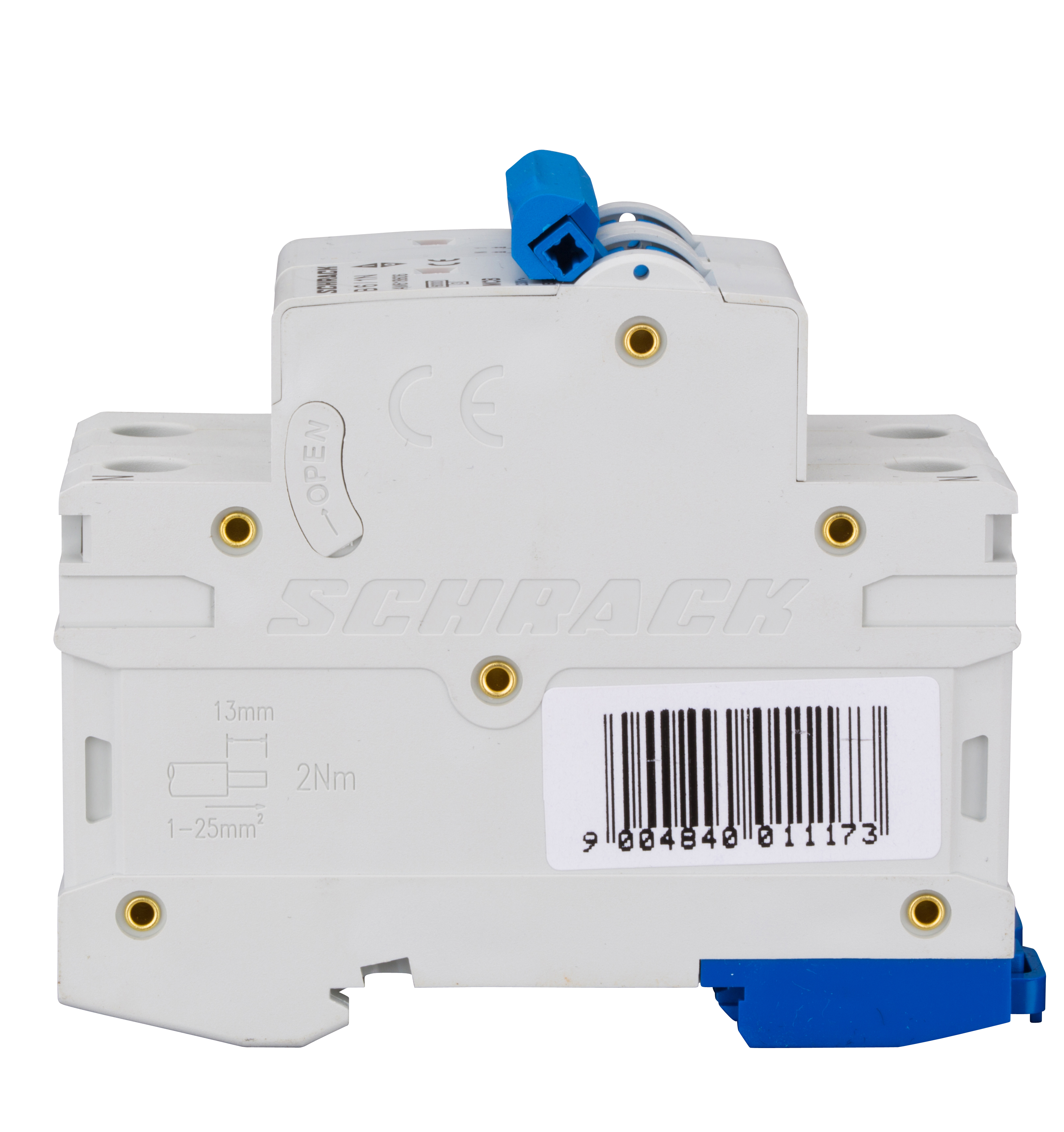

- Фото 5: Автоматты өшіргіш B6А/1+N, 6кА (JPG, 2.2 MB)

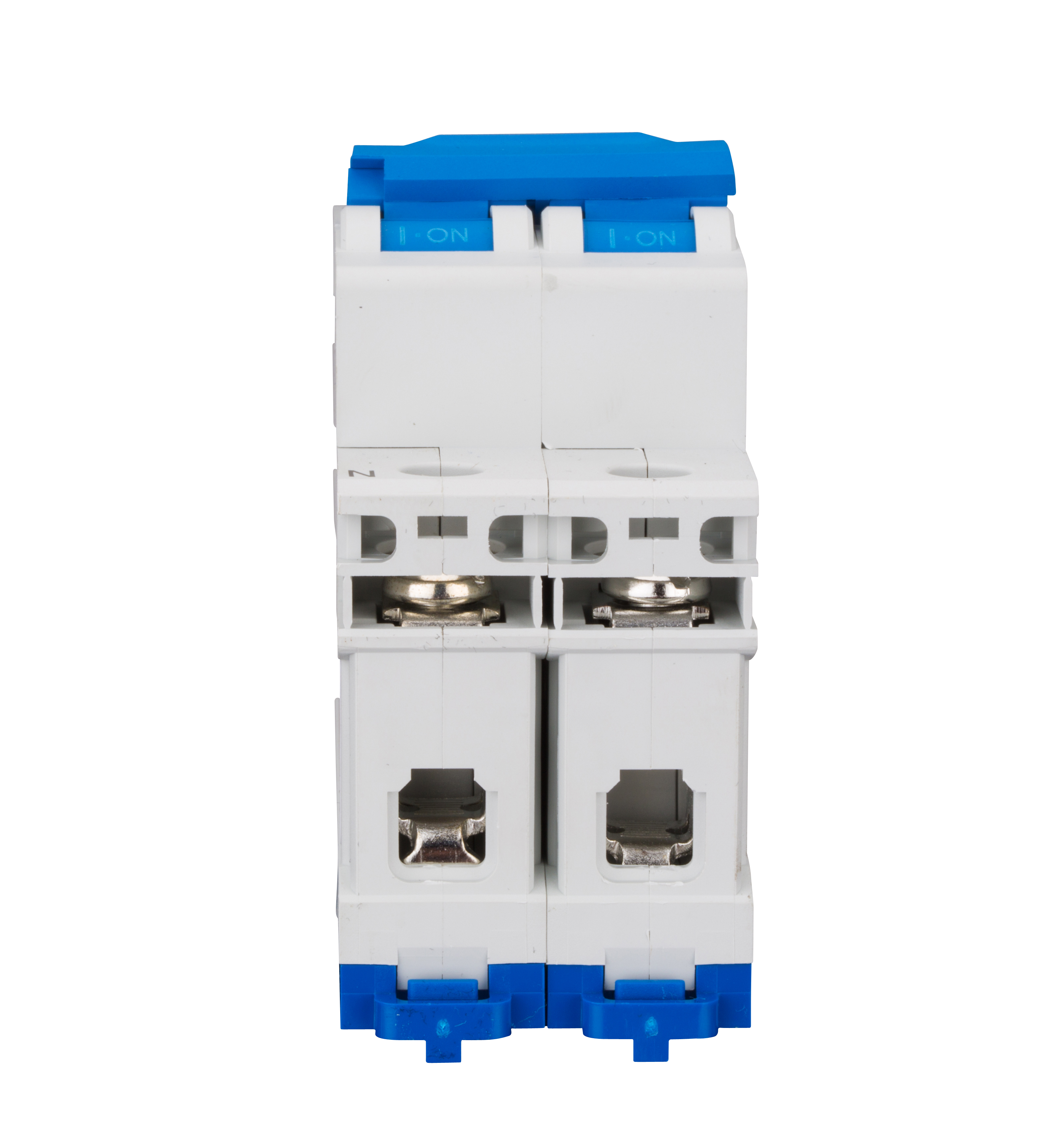

- Фото 6: Автоматты өшіргіш B6А/1+N, 6кА (JPG, 1.3 MB)
