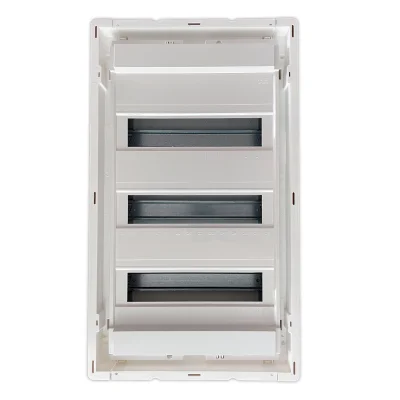

Ішіне орнатылатын щит, 3-қатарлы, 36+6 модульдер, түсінік қапы

Ішіне орнатылатын модульдік щит қабырға ништеріне орнату және модульдік электрооборудованы (автоматты ажыратқыштар, дифференциалды аппараттар, контакторлар, реле және т.б.) орнатау үшін ұйғарластырылған.

Конструкция:

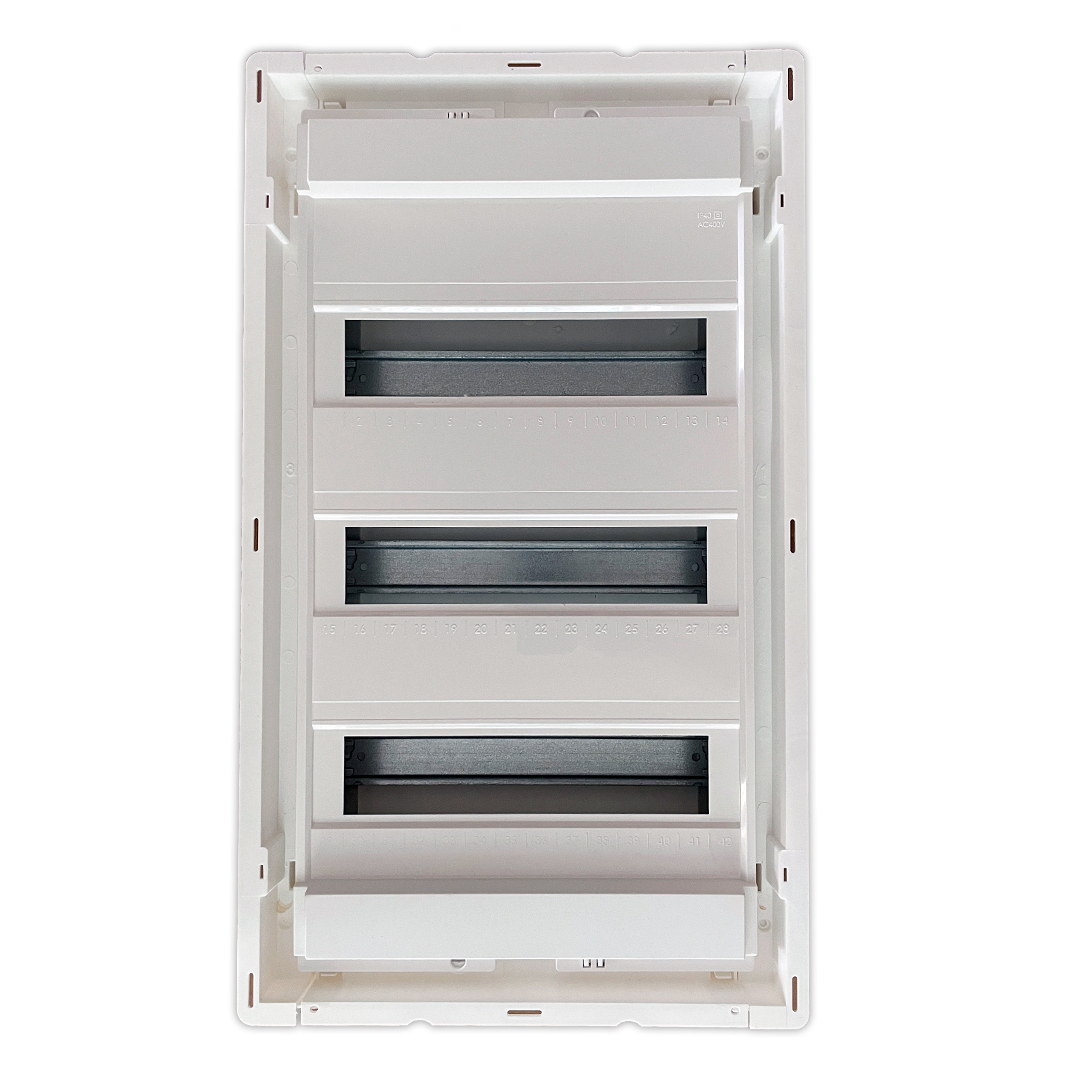

• Ұйымдастырылуы: 3 қатар
• Сыйымдылығы: негіз бөлігінің 36 модулі + қосымша секцияның 6 модулі

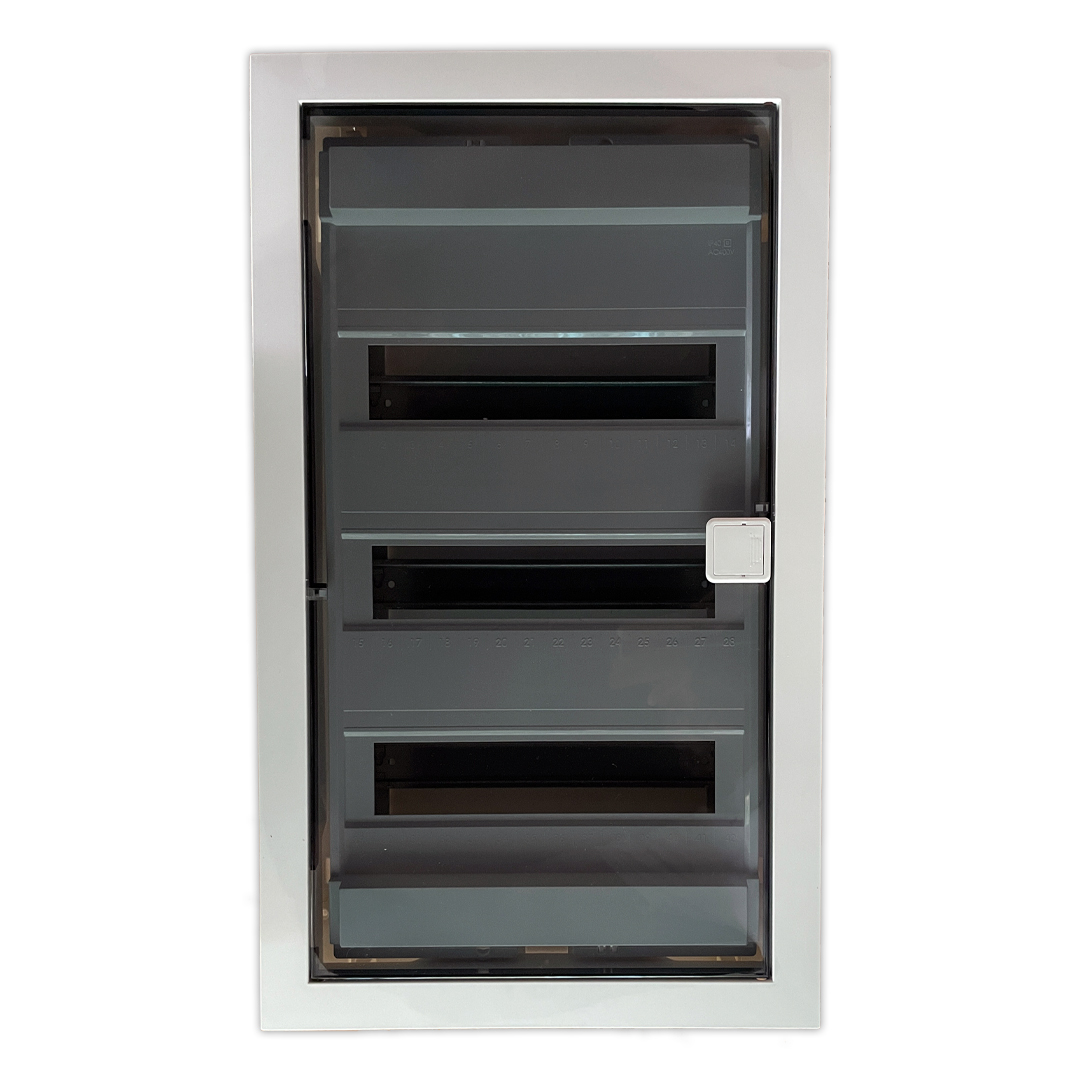

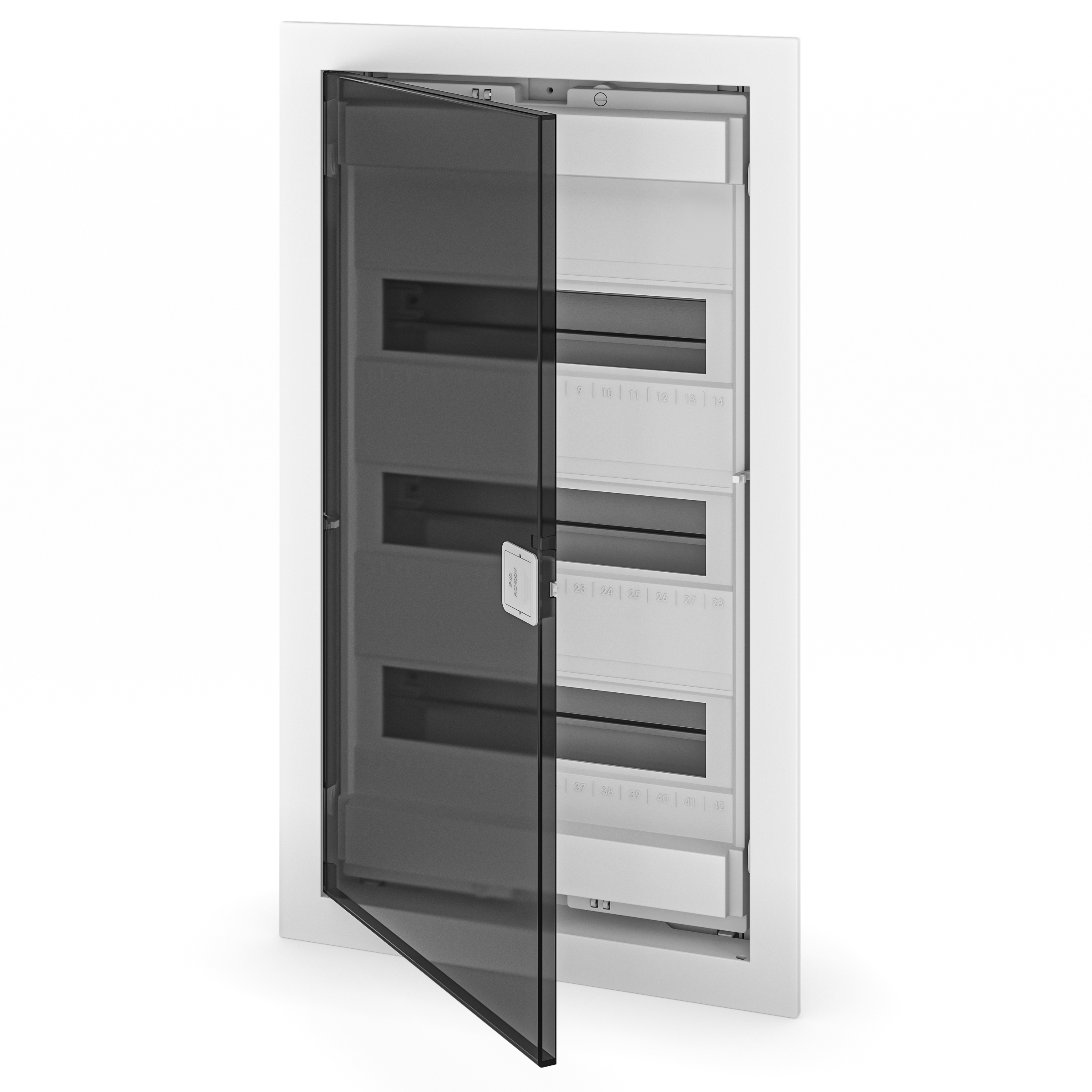

• Қапы: түсінік (поликарбонат немесе соққыға төзімді пластик), щитті ашпай аппараттардың күйін визуальды бақылауды қамтамасыз етеді
• Орнату әдісі: ішіне орнатылатын (дайындалған ништеге)

Сипаттамалары:

• Барлық позициялардың саны: 42 модульдік (модульдің стандартты ені 17,5 мм)

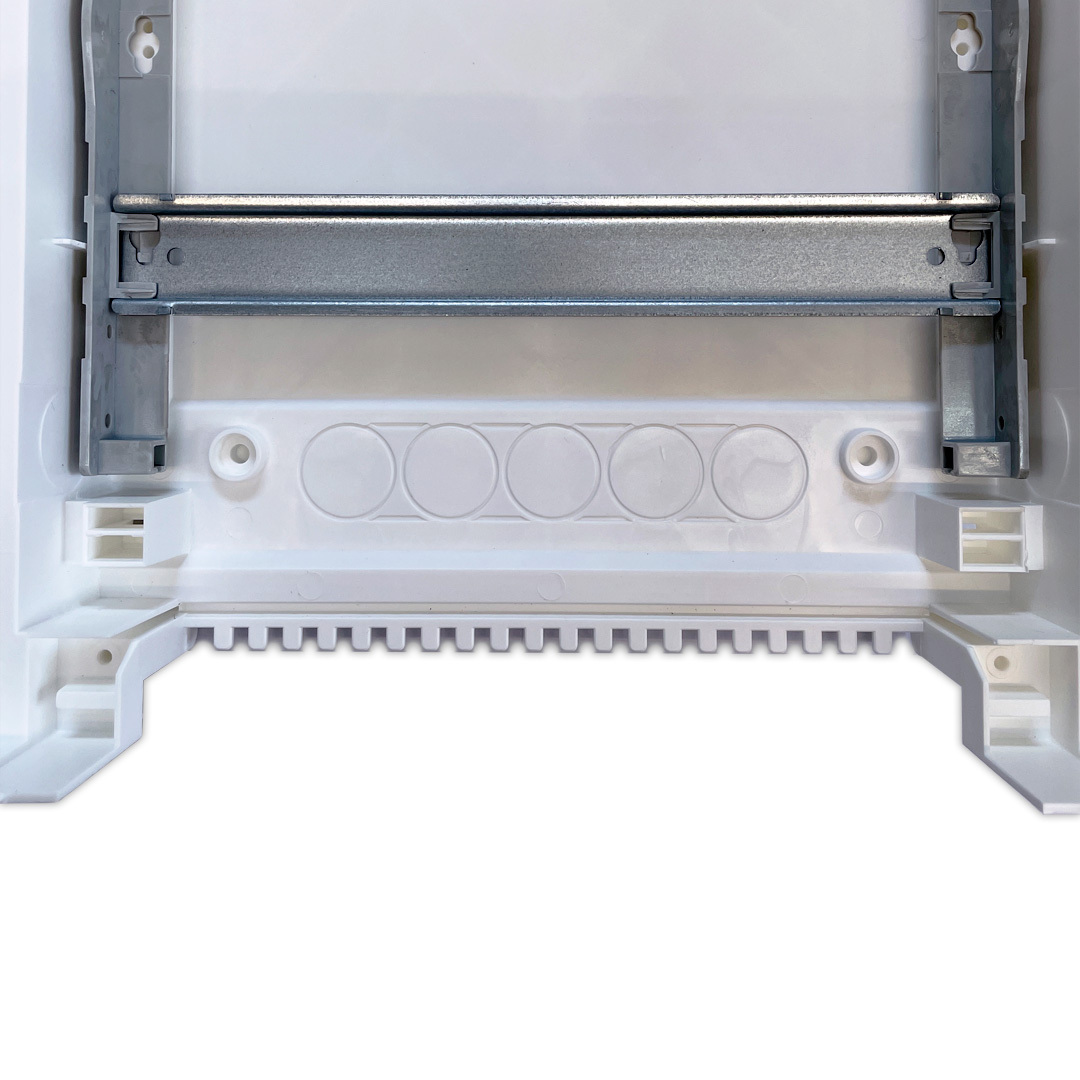

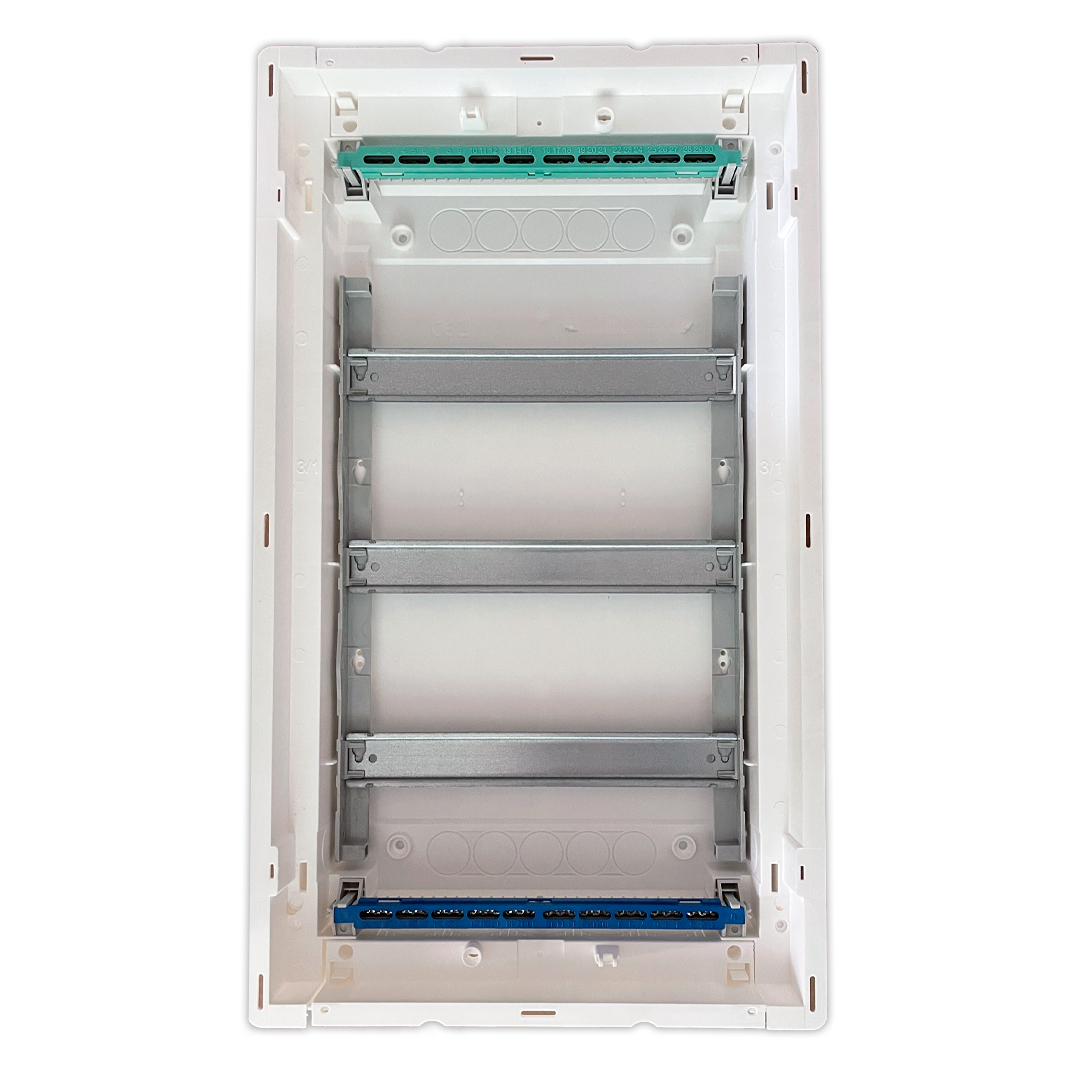

• Модульдік оборудованы қарапайым ұстапсалық үшін бағыттаушы (DIN-релстер)
• Тәуелсіз секцияларға бөлу мүмкіндігі
• Токты өткізетін бөліктермен тікелей байланысқа қарсы қорғау

Қолдану саласы:

• Тұрмыстық, коммерциялық және өндірістік объектілердегі электротізбектердің бөлінісі және қорғалуы
• Қуатты және басқару тізбектерінің басқарылуы
• Негіз электр бөлінісінің құрамындағы резервтік және функционалдық топтар

Орнату: қабырғадағы ішіне орнату ниішінің ұлғаймалы дайындығын талап етеді. Щит орнату фланштарының артында бекітіледі.
