Автомат защиты двигателя 0.43-1А/3 BE2

Автомат защиты двигателя 0.43-1А/3 BE2 — трёхполюсный выключатель защиты двигателя производства Schrack, предназначен для защиты асинхронных двигателей от перегрузок и коротких замыканий.

Основные характеристики:

• Регулируемый диапазон тока: 0,63–1,0 А
• Номинальное рабочее напряжение: 230/240 В, 400/415 В, 440 В, 500 В, 690 В
• Номинальная частота: 50/60 Гц
• Номинальное напряжение изоляции [Ui]: 690 В
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 8000 В
• Установочное значение расцепителя короткого замыкания: 13 А
• Класс выпуска: Class 10A
• Стандарты: IEC EN 60947-2, IEC EN 60947-4-1

Конструктивные особенности:

• Тип расцепителя перегрузки: Тепловой

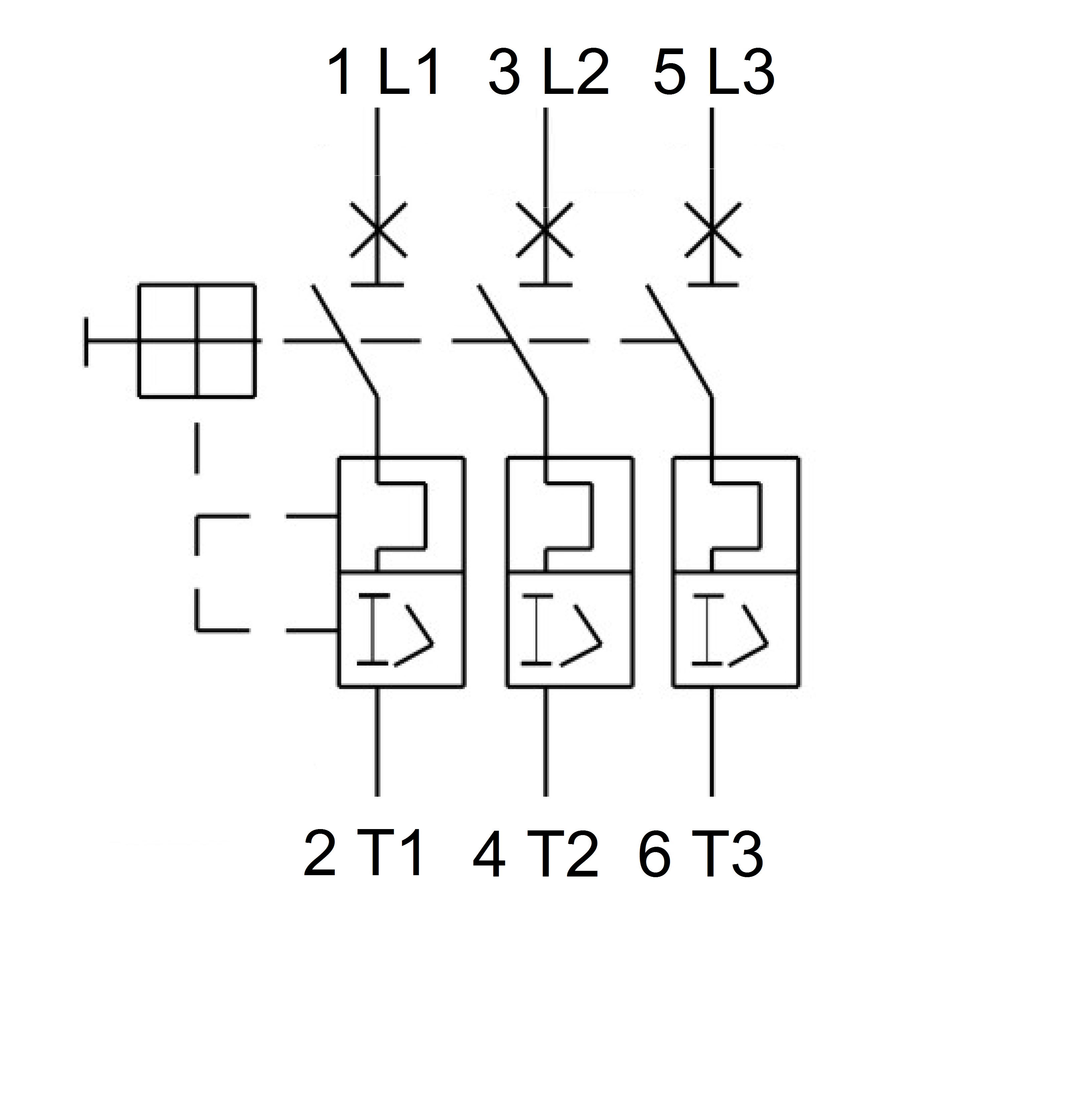

• Главные контакты: 3 замыкающих контакта
• Вспомогательные контакты: 1 замыкающий + 1 размыкающий
• Вид подключения: Резьбовая клемма
• Сечение проводников для главных контактов: 8,8 мм²
• Механическая выносливость основных контактов: 100 000 циклов
• Механическая выносливость вспомогательных контактов: 100 000 циклов
• Максимальная частота коммутирования при AC-3: 30 операций в час
• Монтаж: U-образная шина

Условия эксплуатации:

• Температура окружающей среды: от –5 °C до +40 °C
• Относительная влажность: 50 %
• Степень защиты: IP20
• Класс загрязнения: 3
• Защита от поражения электрическим током: Исключающая прикосновение пальцем
• Максимальная высота над уровнем моря: 2000 м

Физические параметры:

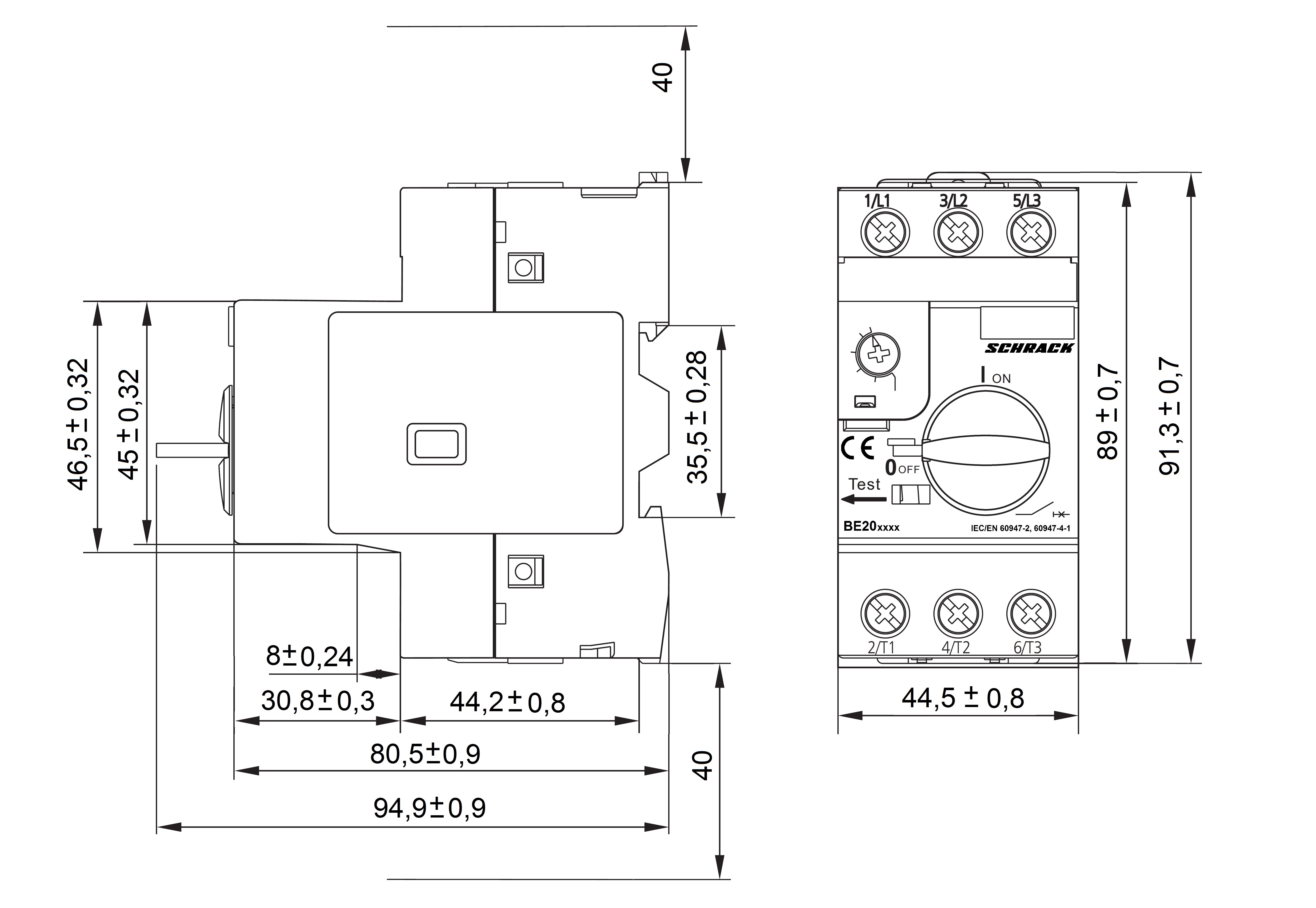

• Размеры нетто: 44,50 × 91,30 × 94,90 мм
• Вес нетто: 0,24 кг
• Потеря мощности: 6,00 Вт

Крутящие моменты затяжки:

• Главные кабели: 1,7 Нм
• Кабели цепи управления: 1,2 Нм

Требования к монтажу:

• Максимальное отклонение по вертикали: 5°
• Максимальное отклонение в горизонтальной плоскости: 5°

Упаковка: 1 шт., 60 шт.
