Держатель предохранителя 50А/3+N, 14x51

Артикул: IS506145-A

Предохранители

19 240 ₸

Под заказ
WhatsAppTelegram

Держатель предохранителя для модульного распределительного устройства серии ARROW. Предназначен для установки и защиты электрических цепей от перегрузок и коротких замыканий. Исполнение в виде разъединителя с предохранителями позволяет безопасно отключать защищаемую цепь под нагрузкой.

Основные параметры:

  • Номинальный ток: 50A
  • Количество полюсов: 3+N (три фазы + нейтраль)
  • Размер предохранителя: 14x51
  • Характеристика плавления: gG (общего применения)
  • Номинальное напряжение изоляции: 690V
  • Диапазон рабочих частот: 45–62Hz

Условия эксплуатации:

  • Температурный диапазон окружающей среды: от -25°C до +60°C
  • Потеря мощности при номинальном токе: 3,60W

Габариты и масса:

  • Ширина: 108,00мм
  • Высота: 94,00мм
  • Глубина: 69,00мм
  • Вес нетто: 0,45кг

Доступная комплектация: поставляется упаковками по 1, 3 или 24 штуки.

EAN-код9004840999655
Ширина нетто108,00мм
Высота нетто94,00мм
Глубина нетто69,00мм
Вес нетто0,45кг
Производительность (циклов без нагрузки)1700
Произодительность (циклов под нагрузкой)300
ИсполнениеРазъединитель с предохранителями
Макс. вращающий момент2,5-3Nm
Монтаж35mm DIN-Rail
ХарактеристикаgG
Номинальный ток предохранителя400VAC: 50A gG/50A aM <br/> 500VAC: 50A gG <br/> 690VAC: 25A gG/25A aM
макс. температура окружающей среды60°C
СерияARROW
Напряжение пробоя изоляции8kV
Температура окружающей среды при хранении-25 / +55°C
Величина тока короткого замыканияgG: 120kA/500V (50A gG) <br/> aM: 50kA/400V (50A aM)
Частота45 - 62Hz
Номинальный ток50A
Потеря мощности3,60W
Полюс3+N
Диэлектрическая прочность изоляции8kVV
Размер14x51
Степень защитыIP20
Максимальная потеря мощности предохранителя (Вт)gG: 5W/aM: 3W
Номинальное напряжение изоляции [Ui]690V
Ток термической стойкости600A/1s
Возможность пломбированияOn-position or Off-position
Температурный диапазон эксплуатации (°C)-5 to +40°C
Категория перенапряжения/степень загрязненияIII
мин. температура окружающей среды-25°C
Размер предохранителя14x51
Категория примененияAC-22B at 690V/50A
Упаковка1 шт., 3 шт., 8 шт.

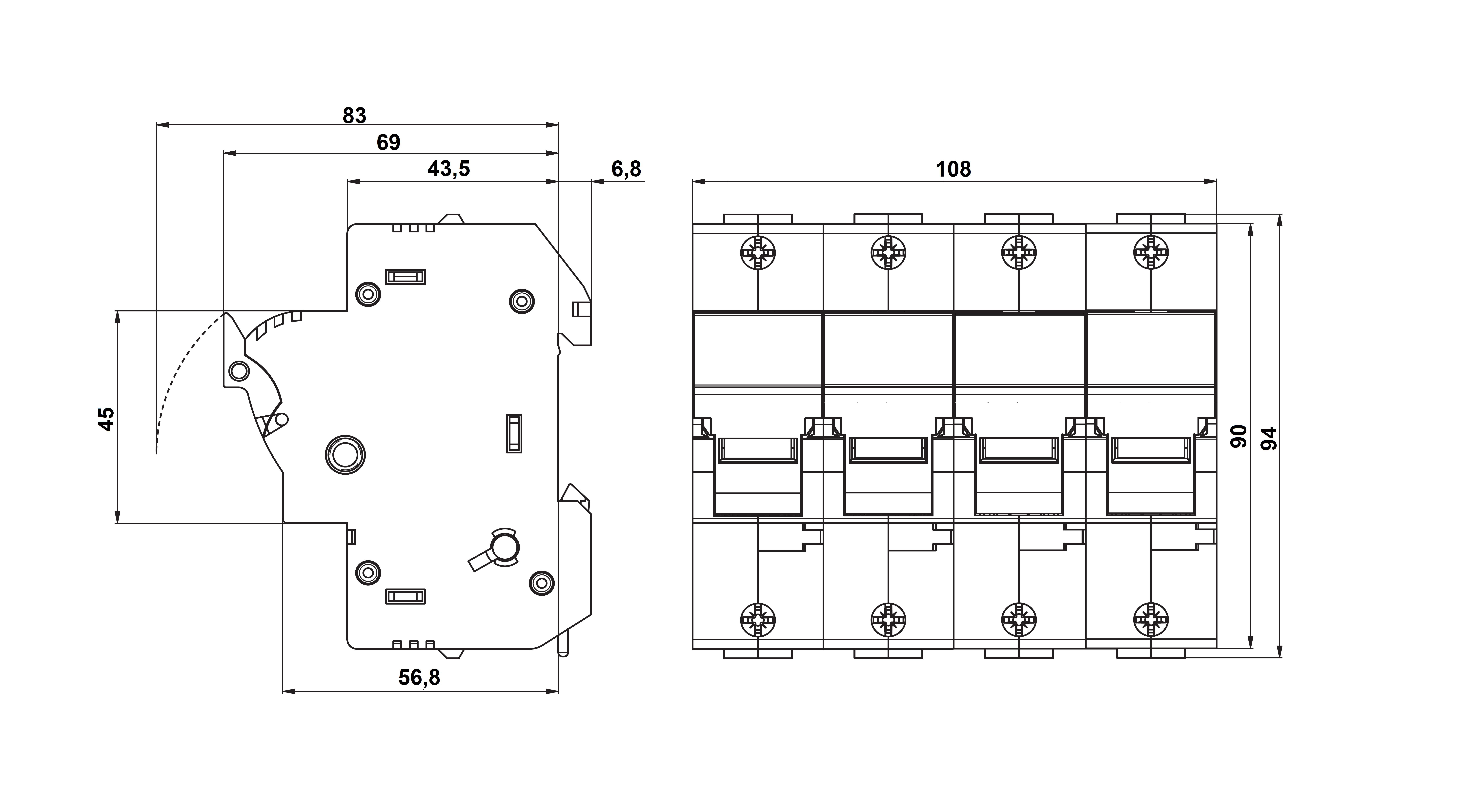

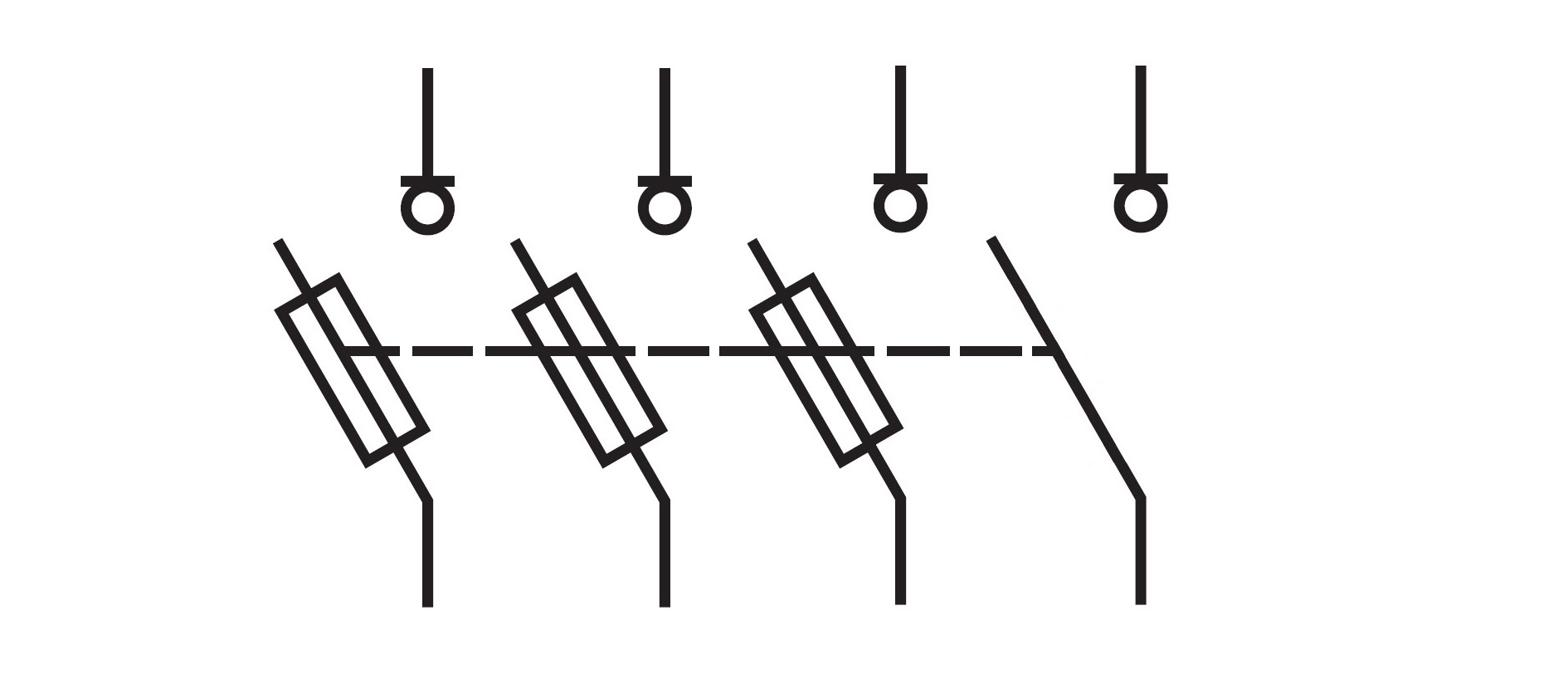

Чертежи и схемы
